四分之一刻度P40鼻锥结构设计方案

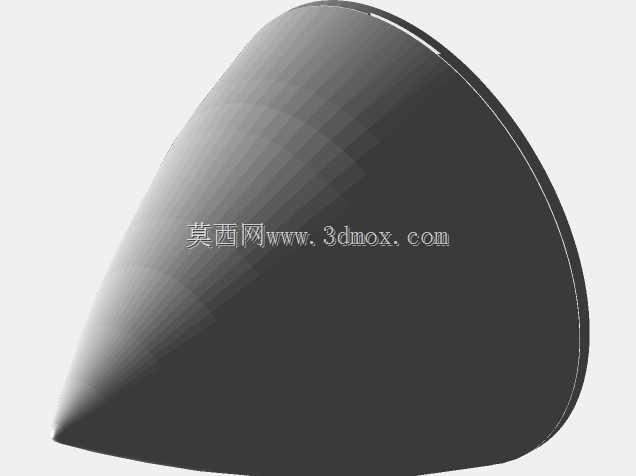

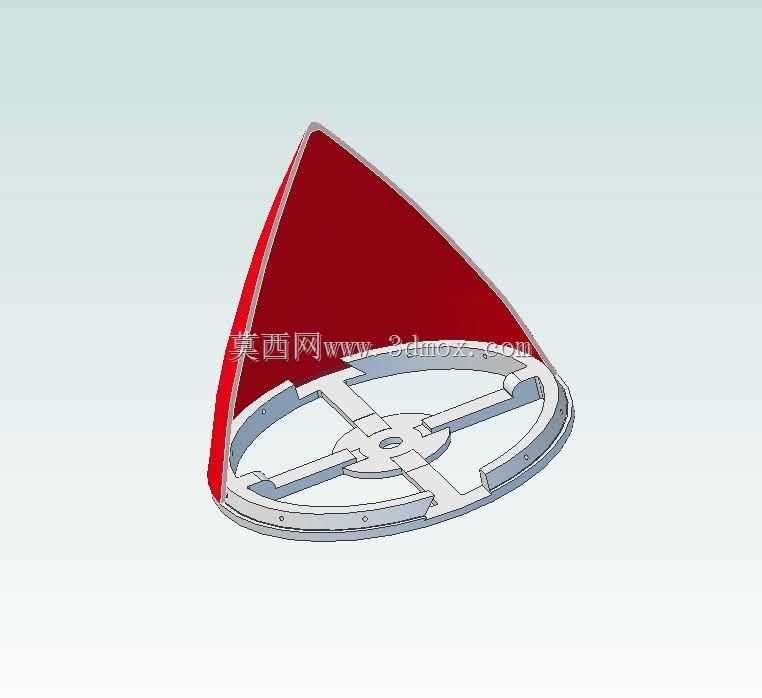

该鼻锥部件为四分之一刻度规格的P40机型配套前端构件，主要应用于轻型螺旋桨飞机的机头前端区域，承担整流减阻、内部机载设备防护的核心作用，在实际飞行工况中可梳理机头迎面气流，降低飞行过程中的压差阻力，同时为前端空速管、传感元件提供稳定的安装基准面。从结构设计逻辑来看，构件采用分体组合式构型，锥面部分与底座安装环采用独立加工后装配的方案，锥面背部做了适配铝制基材的安装贴合面，可与印刷成型的圆锥外罩完全贴合，装配过程中通过配重校准保证构件整体质心落在安装轴线上，避免高速飞行状态下因质心偏移引发的振动问题。底座安装环采用十字辐条式支撑结构，在保证整体结构刚度的前提下尽可能降低构件自重，辐条交汇处设置中心定位孔，可与机头前端的定位轴精准配合，安装环边缘均匀分布沉头安装孔，螺丝可从底座侧旋入，将锥面部分与底座环牢牢锁紧为整体，安装孔位的位置度公差控制在0.1mm以内，保证装配后锥面与机身轴线的同轴度符合气动设计要求。从安装边界来看，该鼻锥构件的底座安装环外径与机头前端的安装口完全适配，锥面的母线斜率与机身前段的线型平滑过渡，不会出现阶差引发的气流分离，锥面壁厚根据不同区域的受力情况做了差异化设计，前缘区域适当加厚以应对飞行过程中可能遇到的鸟撞、砂石冲击，后部与底座衔接区域做了圆角过渡，降低应力集中系数。在实际装机应用中，该鼻锥的分体式设计可单独更换受损的锥面外罩，无需整体拆解底座结构，降低地勤维护的工作量，锥面与底座的贴合面做了密封槽设计，可填充密封胶防止雨水、灰尘进入机头内部的设备舱，十字辐条的间隙可预留走线空间，方便前端传感设备的线路布设。设计过程中充分考虑了不同工况下的形变问题，铝制基材的选用兼顾了轻量化与结构强度需求，在1.2倍最大飞行速度的载荷工况下，锥面最大形变量不超过0.2mm，不会影响气动外形的精度，平衡校准工序可保证构件在高转速工况下（适配螺旋桨前置的机型布局）不会产生额外的离心载荷，延长前端连接结构的疲劳寿命。
