湾流II型公务喷气式飞机外形结构

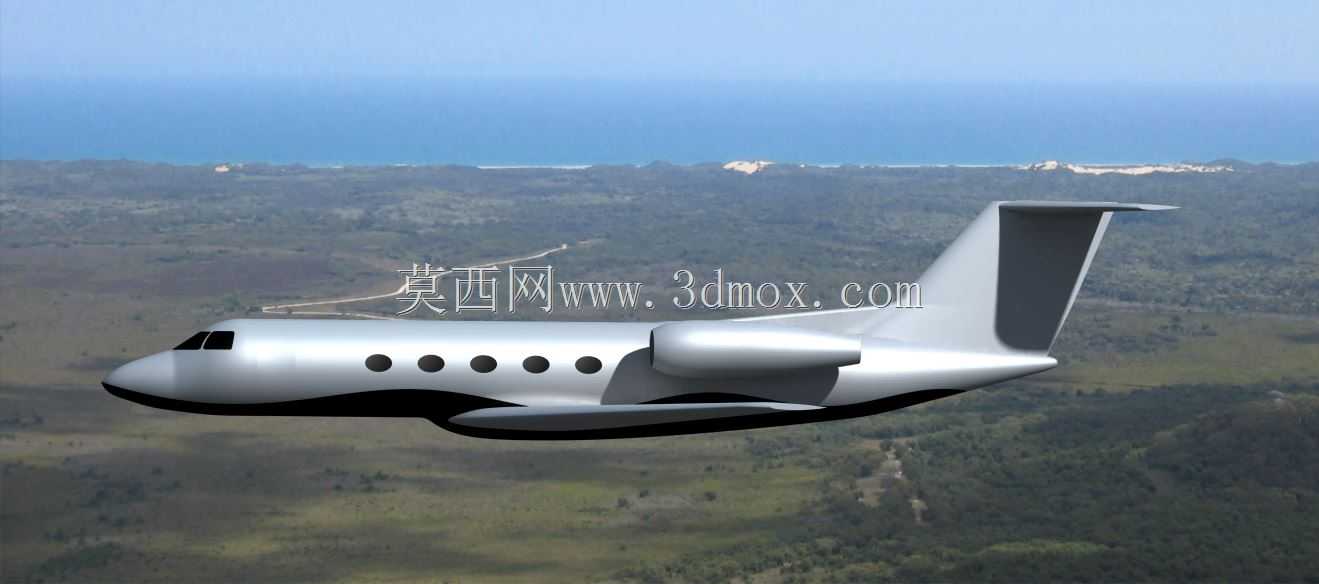

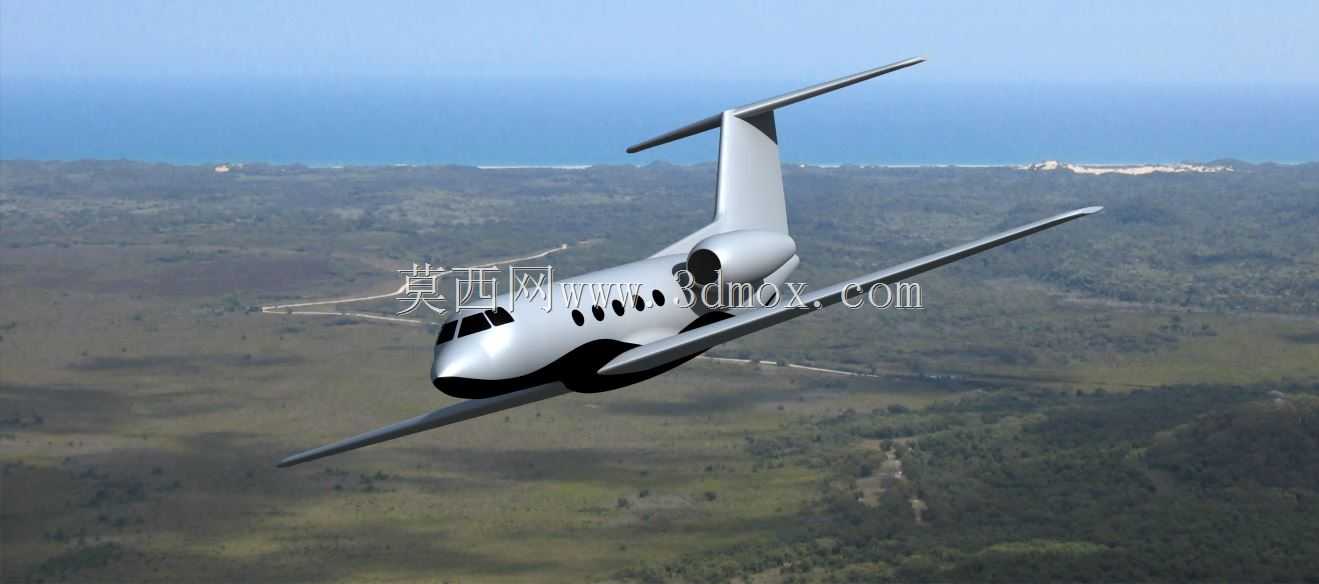

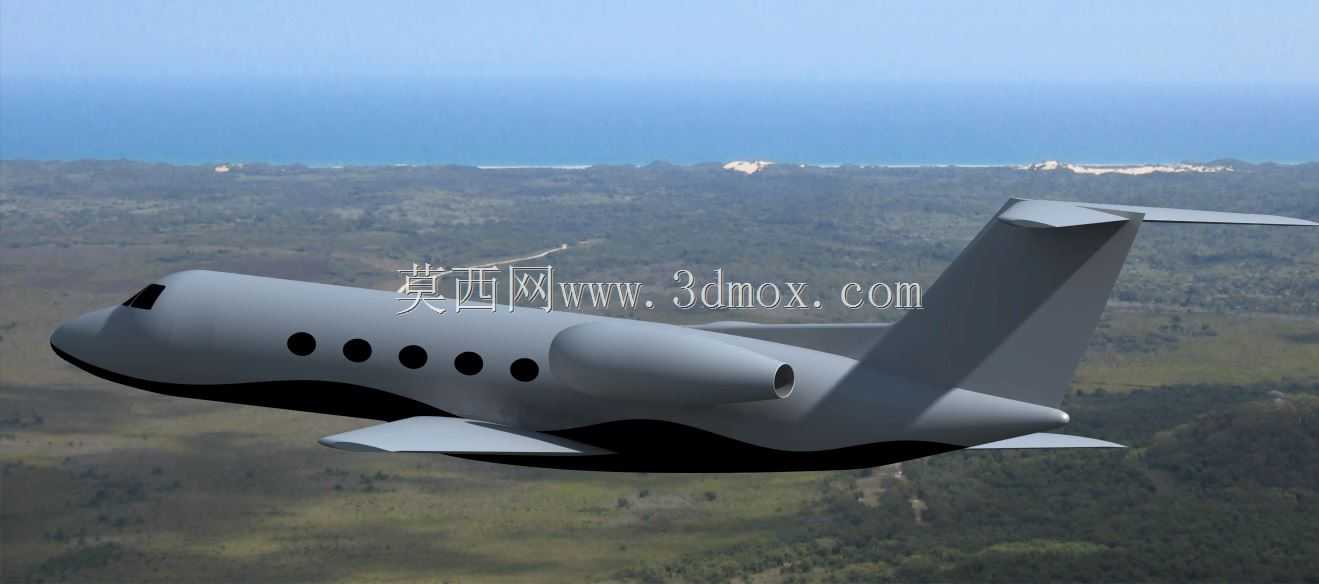

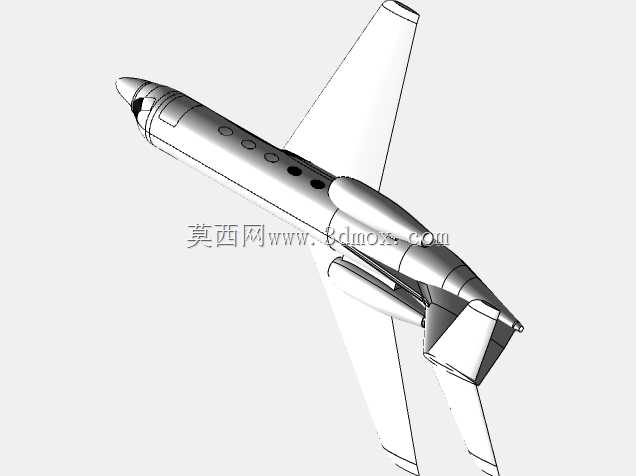

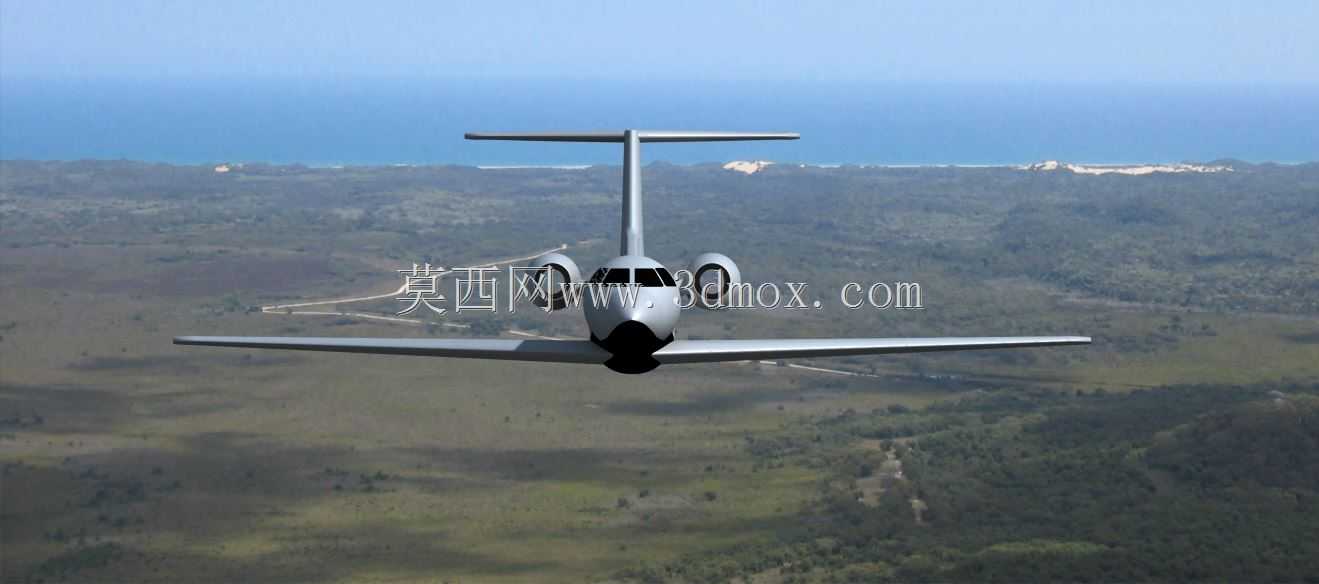

这款湾流II型公务机的三维结构设计，首先围绕中短程商务航空的实际运营场景展开，适配企业高管跨城商务出行、小型包机客运、特殊通航作业等多类使用需求，机身整体采用下单翼加尾吊发动机的经典布局，在保证客舱内部空间利用率的同时，有效降低客舱区域的发动机噪音传递，提升乘坐舒适度。从设计思路来看，整机气动外形经过多轮曲面优化，机头采用钝圆型剖面设计，在亚音速飞行状态下可有效降低压差阻力，同时为机头雷达设备预留充足的安装空间；机身截面为近似圆形的加压客舱构型，可满足高空飞行时的舱内压力维持要求，客舱侧部均匀排布的舷窗位置，严格匹配内部座椅布局的视线高度，兼顾采光与结构强度要求。尾翼部分采用T型尾翼布局，平尾布置在垂尾顶端，可避开发动机尾流的直接干扰，提升低速飞行与起降阶段的操纵稳定性，垂尾后缘预留的操纵面安装边界，可直接匹配方向舵作动机构的装配尺寸。发动机吊舱采用流线型包覆设计，与机翼后缘、机身侧部的曲面顺滑过渡，既减少了气动干扰阻力，也为发动机维护预留了充足的拆装操作空间。起落架舱的轮廓完全贴合机身下部曲面，收放状态下的舱门闭合间隙控制在合理公差范围内，保证飞行过程中的外形完整性。整机的外形尺寸边界严格参照实机比例还原，翼展、机身长度、垂尾高度的比例关系符合工程设计的实际参数，机翼的后掠角度、翼型厚度分布均匹配亚音速公务机的气动设计要求，机翼前缘的缝翼、后缘的襟翼安装位置都预留了对应的结构接口，可用于后续的机构运动仿真、气动性能模拟等工作。对于三维建模从业者而言，该模型的曲面构建逻辑可作为民用飞机外形建模的参考案例，尤其是机身大曲面与尾翼、发动机吊舱等小部件的曲面衔接处理方式，能够为同类航空产品的外形设计提供建模思路参考，也可用于航空科普展示、虚拟场景搭建等场景的素材使用。
