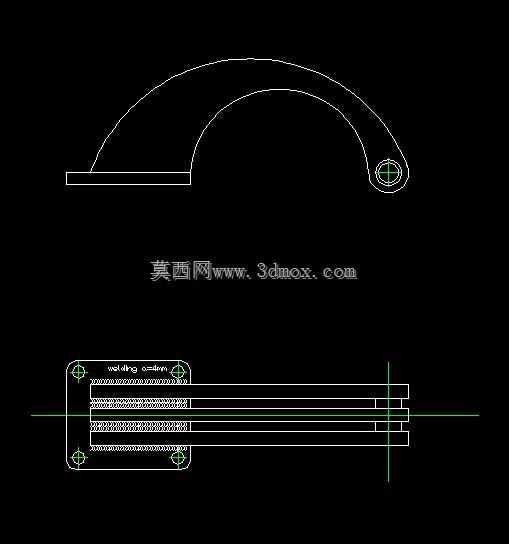

弧形弯臂式安装固定连接支架结构

这类弧形弯臂式连接支架，常应用在需要跨距避让、弧形走线或曲面贴合的设备装配场景中，比如小型检测设备的外置传感器安装、机箱内部板件的跨接固定、轻型工装的辅助支撑点位，都能见到这类结构的身影。不同于直臂式连接件，弧形弯臂的设计核心是在有限安装空间内，避开设备内部的管线、凸起结构或运动部件，不需要额外增加垫高块或者转接件就能完成两个安装面的连接，能有效压缩装配所需的空间占比。从结构设计逻辑来看，弯臂的圆弧过渡段做了等壁厚处理，避免截面突变带来的应力集中，在承受垂向载荷或者轻微侧向拉扯时，应力能沿着圆弧轮廓均匀分散，不会在弯折位置出现断裂隐患。端部的带孔安装端做了局部加厚，孔位周边预留了平垫安装的沉台空间，装配时紧固件不会突出安装面，避免和周边部件产生干涉。下方配套的矩形安装板设置了四个对称布置的安装孔，孔位间距按照通用轻型安装的标准节距设计，能适配多数常见的型材安装面或者设备壳体预装孔位，不需要现场重新打孔就能完成固定。安装边界上，弯臂的弧形最高点距离底部安装板的垂直高度控制在常规轻型配件的适配范围内，横向伸出长度刚好覆盖常见的小跨距避让需求，不会因为伸出过长导致结构刚性不足，也不会因为长度不够无法完成避让。安装板的厚度经过载荷校核，在承受常规静态载荷时不会出现翘曲变形，四个安装孔的位置距离板件边缘预留了足够的边距，锁紧紧固件时不会出现板件边缘开裂的问题。实际使用中，这类支架不需要做额外的表面处理就能直接用于室内设备的装配，若用于户外或者有腐蚀的场景，也可以在建模基础上调整材质参数做对应的表面防护结构优化。建模过程中，圆弧段的曲率是经过反复调整的，既保证了避让空间足够，也控制了弯臂的整体长度，避免材料浪费。端部的铰接孔位和安装板的孔位做了同轴度与位置度的公差约束，装配时不会出现孔位错位无法安装的问题，能有效提升现场装配的效率，减少二次修配的工作量。
