涡轮增压器叶轮作为增压系统的核心做功部件,广泛搭载于车用柴油、汽油动力单元,也可用于固定式发电机组、工程作业机械的动力增压回路中,核心作用是通过高速旋转对进入气缸前的新鲜空气进行预压缩,提升进气充量密度,在不增加发动机排量的前提下大幅提升输出扭矩与功率,同时优化燃油燃烧效率,降低尾气排放中的有害物占比。

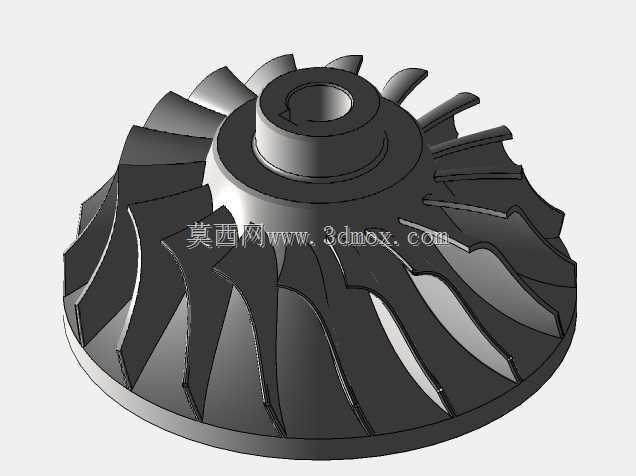

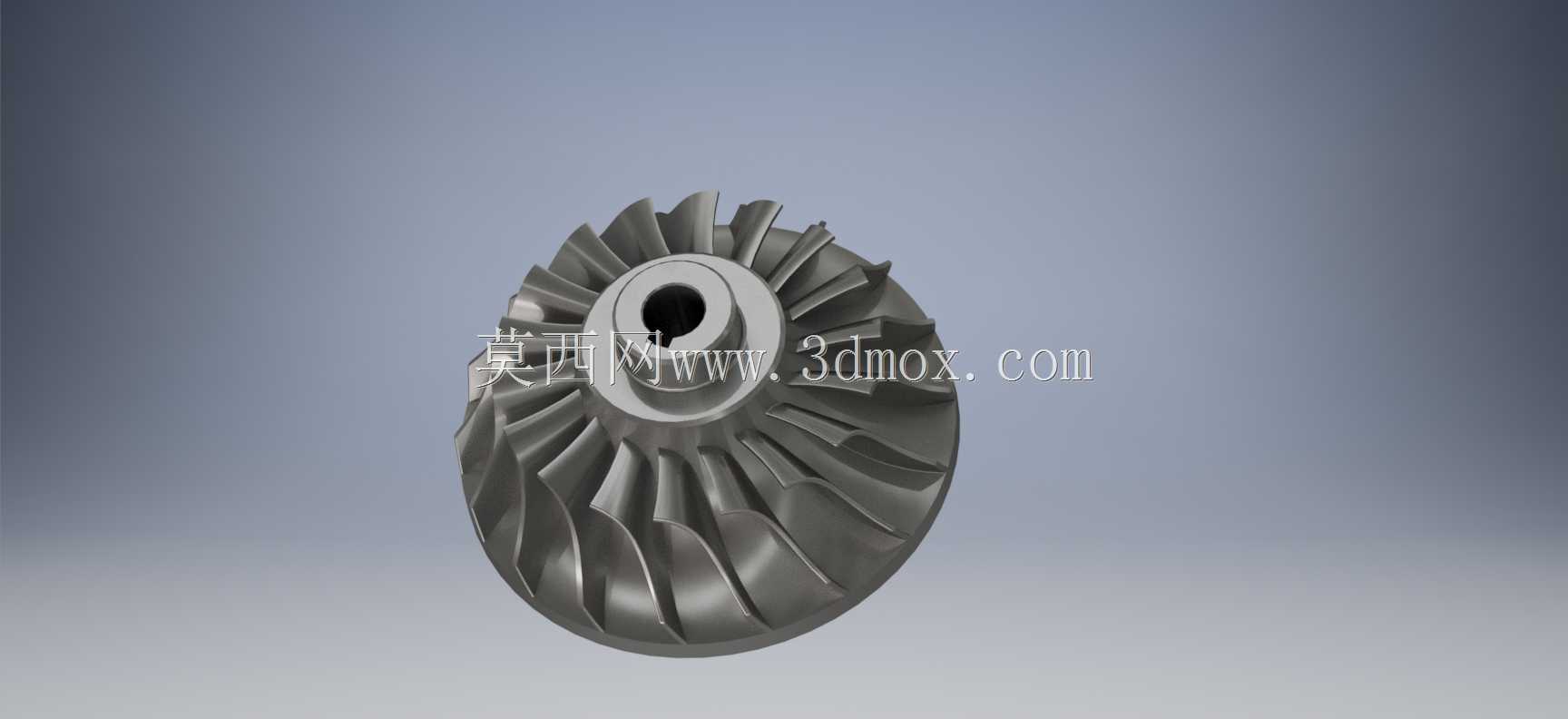

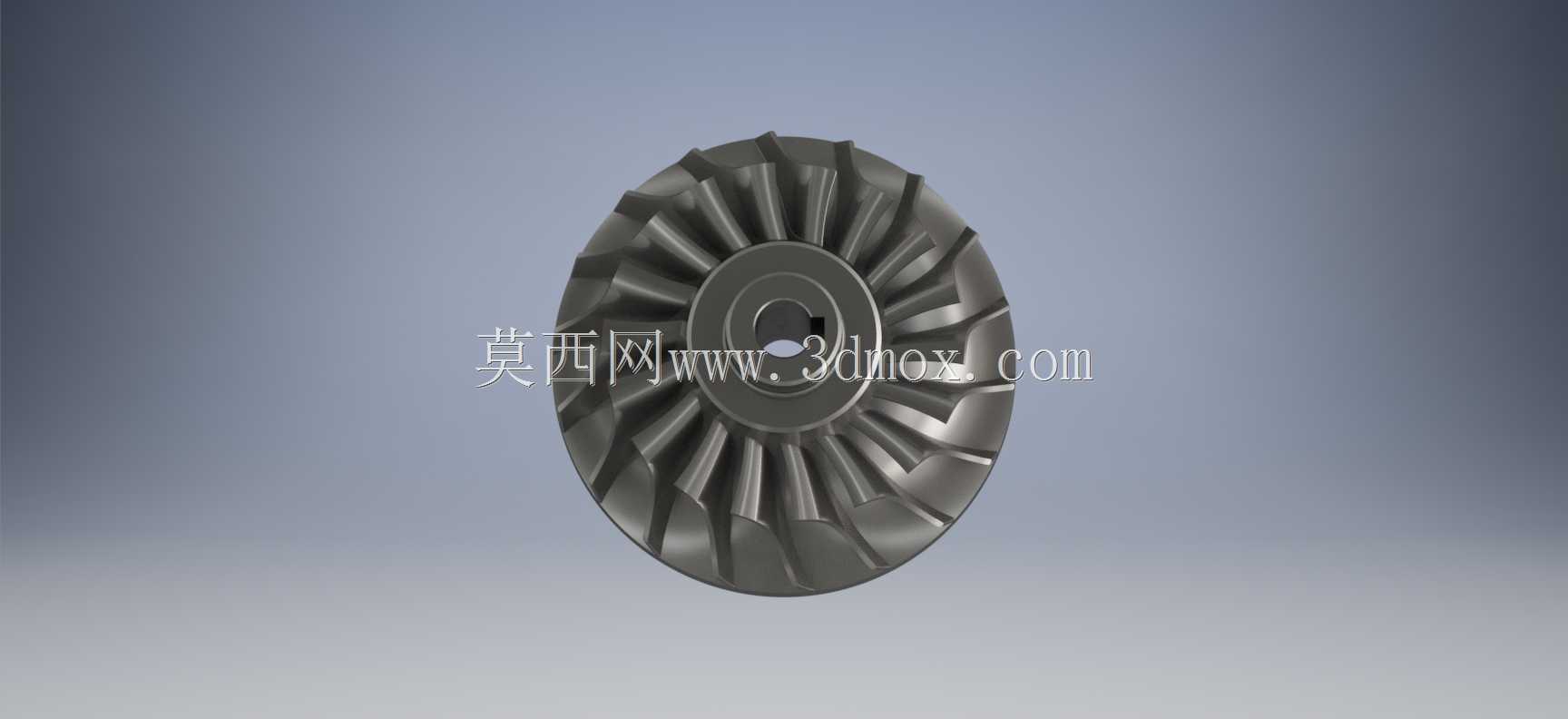

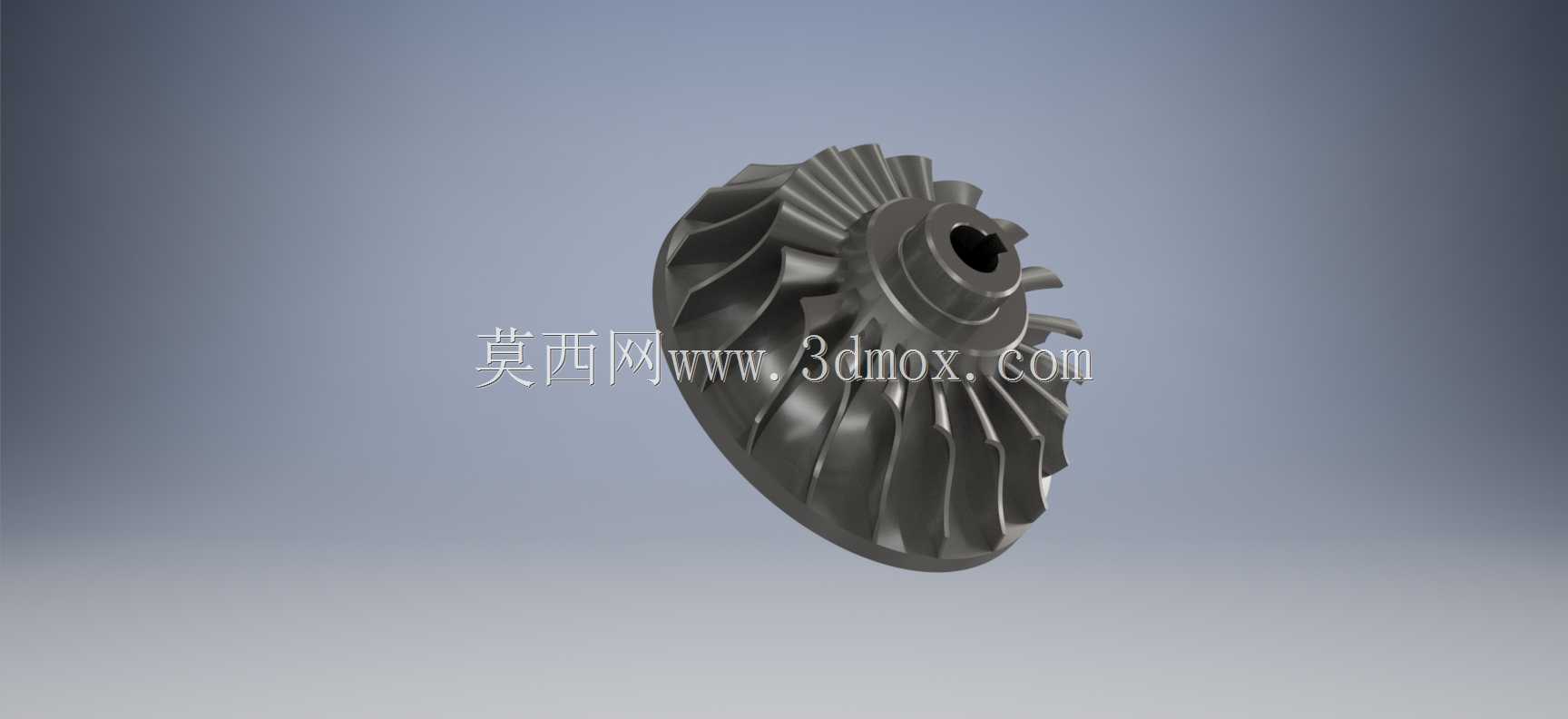

从实际工况适配角度出发,这类叶轮的设计首先要匹配对应增压器的转速区间,常规车用工况下叶轮工作转速可达每分钟十多万转,因此叶片的型线设计采用后弯式三元流构型,每一片叶片的进出口安装角、叶型厚度分布都经过流场迭代优化,既保证气流在叶轮流道内的顺畅转向,减少气流分离带来的流动损失,也能兼顾高转速下的结构强度冗余。叶轮中心的安装孔与轴系采用过盈配合定位,孔内的定位槽用于传递扭矩,安装端面的平面度公差控制在微米级,避免高速旋转时出现动平衡超差问题。
设计过程中需要先明确压气机的目标压比、流量范围,再反推叶轮的进出口直径、叶片数、轮盖与轮盘的型面参数,叶片前缘做了小圆角钝化处理,降低异物冲击下的叶片断裂风险,轮盘部分从中心到外缘采用等强度渐变厚度设计,在保证离心力承载能力的前提下尽可能降低转子整体转动惯量,提升增压器的瞬态响应速度,减少动力输出的迟滞感。
在安装边界上,叶轮装入压气机壳后,叶顶与壳体之间保留有极小的均匀间隙,间隙值过大会导致压气效率下降,间隙过小则容易在热态工况下出现叶尖刮蹭壳体的故障,因此叶轮的外径尺寸公差、径向跳动公差都设置了严格的管控要求。叶轮背部与密封件配合的轴颈位置,表面粗糙度要求极高,避免长期运行后出现密封件磨损导致的漏油问题。这类叶轮的三维建模过程需要兼顾气动性能与结构可制造性,无论是采用铣削加工还是精密铸造工艺,模型的曲面连续性、壁厚均匀性都要满足工艺要求,避免出现铸造缩孔、加工振纹等缺陷,影响最终的动平衡精度与使用寿命。
