适配无人机起降的集成式门闩盒结构设计

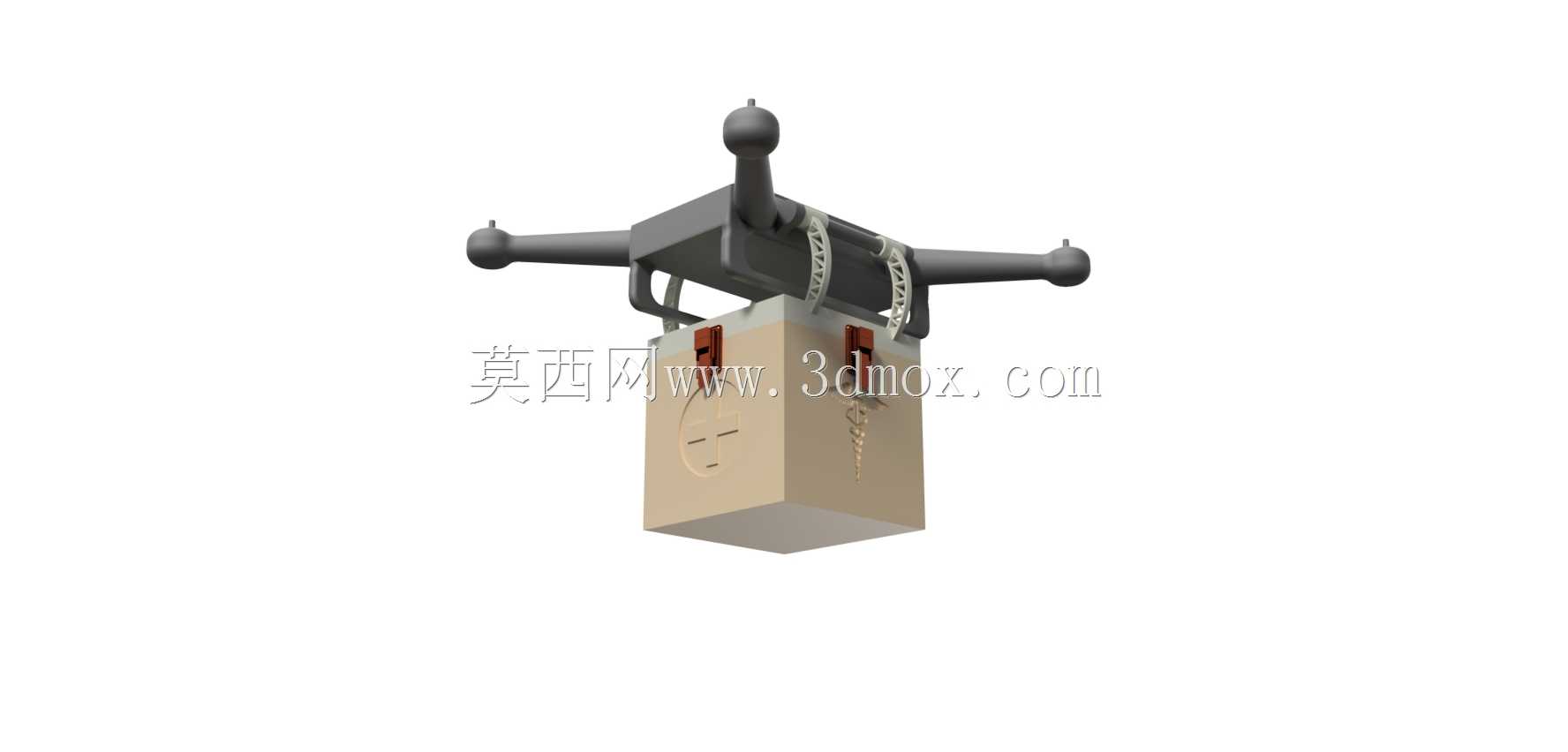

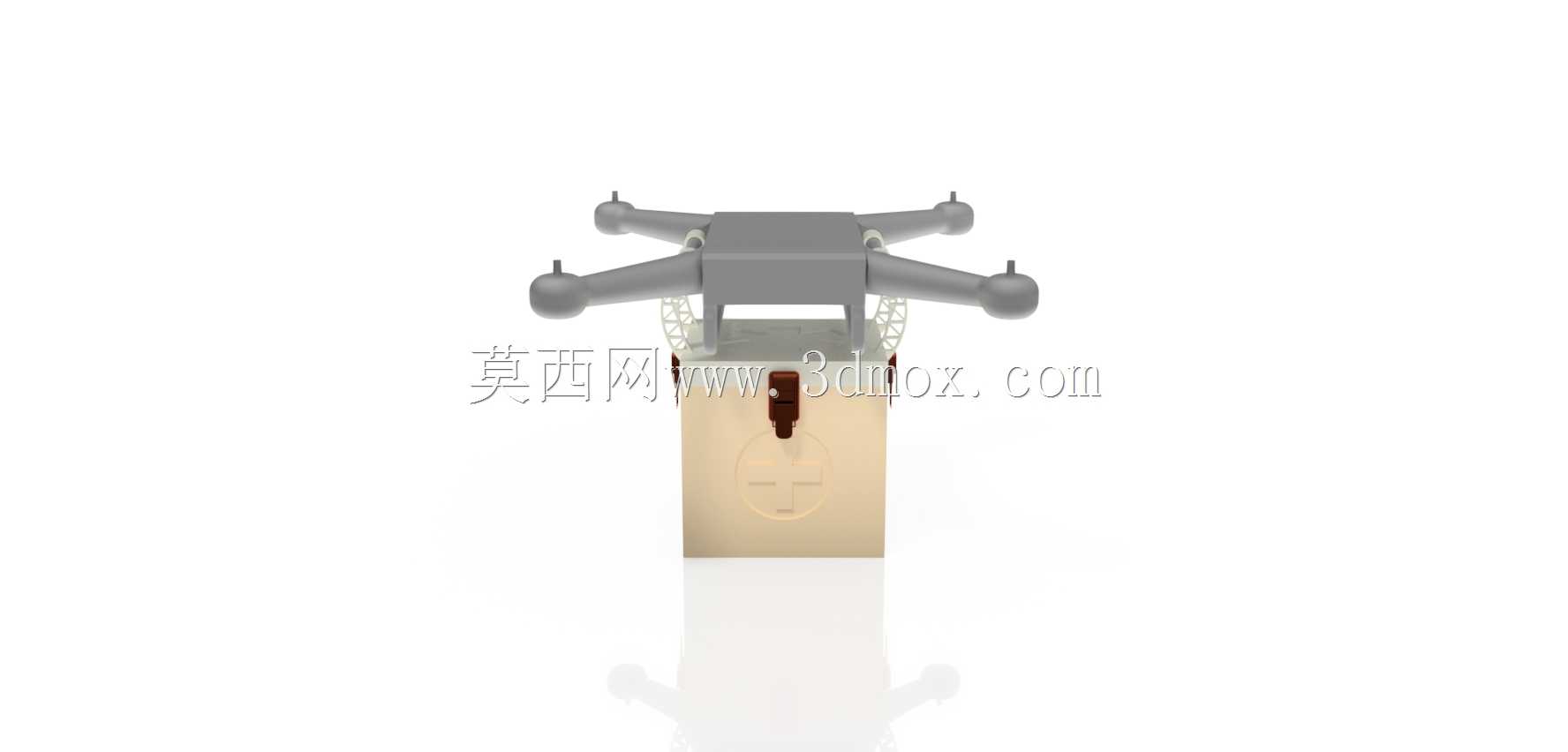

这款门闩盒结构主要面向小型多旋翼无人机的便携收纳与快速起降场景，解决日常作业中无人机与收纳箱体衔接不牢、起降阶段易偏移、收纳后锁止结构冗余的实际问题。日常作业场景里，外业测绘、短途巡检的作业人员常需要将无人机直接固定在收纳箱顶部完成临时起降，无需额外架设起降平台，这款结构刚好适配这类高频次的快速转场需求，锁止状态下可抵消无人机起降时的旋翼下洗气流冲击，避免机体侧滑偏移。

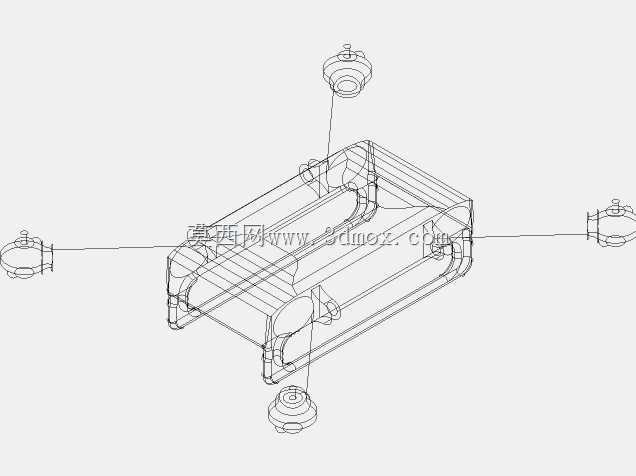

结构设计上采用了一体化集成思路，将锁止卡扣、机体定位柱、盒体衔接筋位全部整合在单一构件上，没有额外的拼接紧固件，减少装配环节的公差累积。定位柱的排布完全匹配对应四旋翼无人机的机脚间距，机脚卡入后可实现X、Y两个方向的限位，锁止卡扣采用弹性悬臂结构，按压即可完成解锁，扣合后可提供足够的预紧力，避免运输途中颠簸导致的机体松脱。考虑到3D打印的加工特性，整体壁厚控制在均匀的1.5mm区间，所有转角位置都做了R2的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，非受力区域做了局部挖空处理，在不降低结构强度的前提下尽可能压缩构件重量，实际打印后整体重量控制在0.05磅左右，不会给收纳箱体增加额外的负重负担。

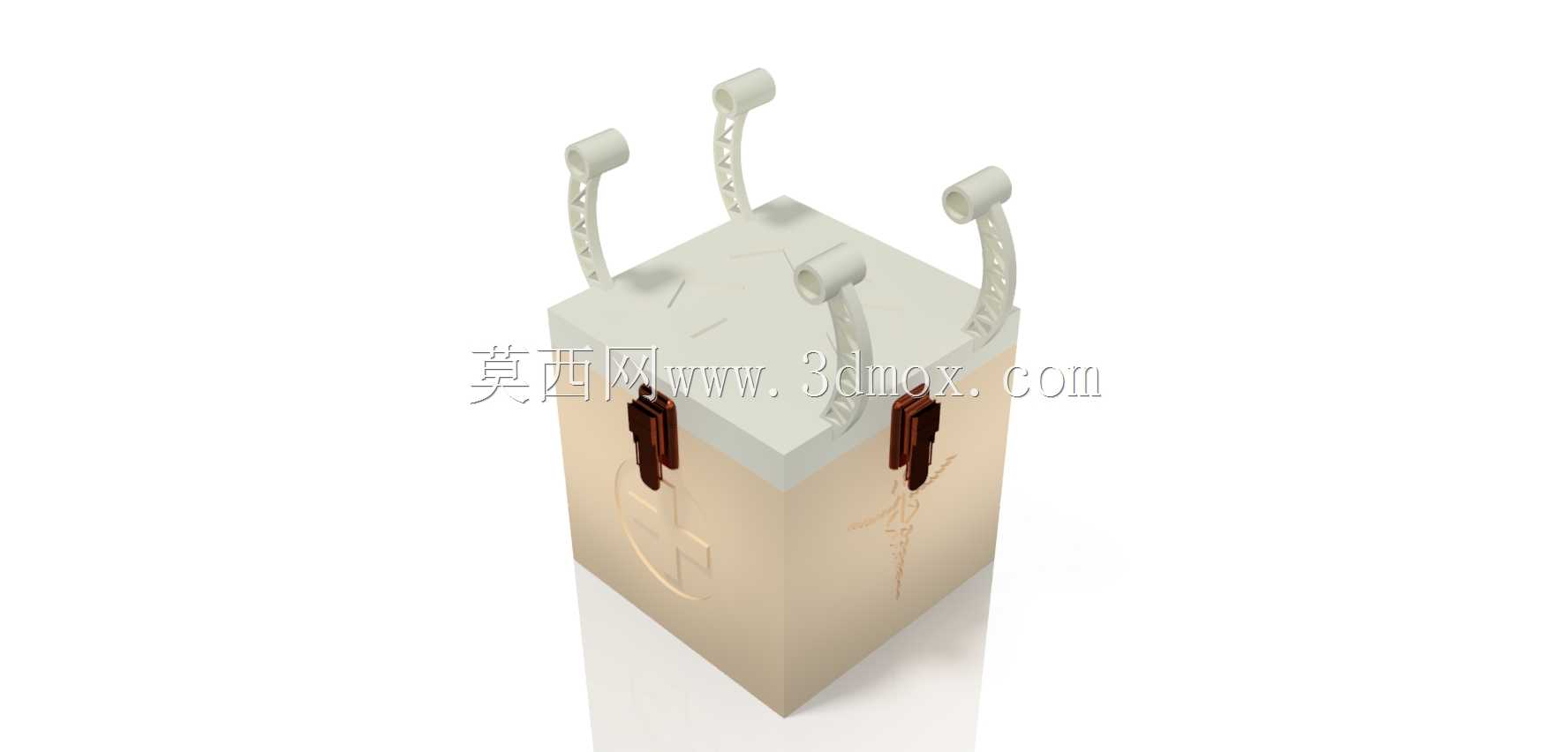

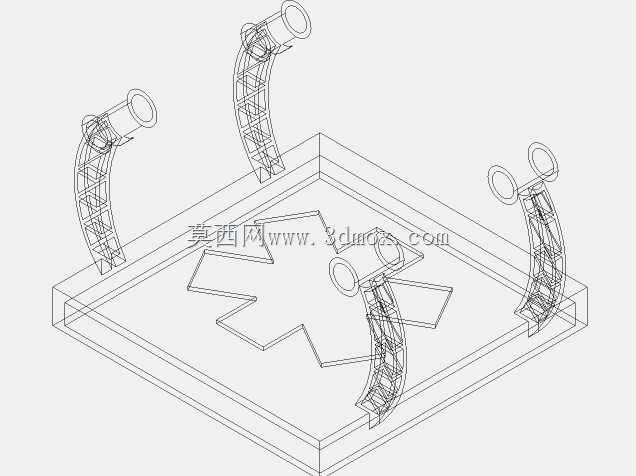

安装边界上，构件底部的定位凸台完全匹配标准收纳箱的盒盖预设卡槽，无需额外打孔即可完成嵌装，凸台与盒盖的配合间隙控制在0.2mm，既保证安装时的顺畅度，也不会出现安装后的旷量。构件顶部的机脚支撑面做了细微的防滑纹理处理，无人机放置后可增大接触摩擦力，即使在微风环境下也不会出现机体滑移。锁止卡扣的行程设置为8mm，解锁时的按压力度控制在15N左右，操作人员单手即可完成解锁操作，无需额外工具辅助。

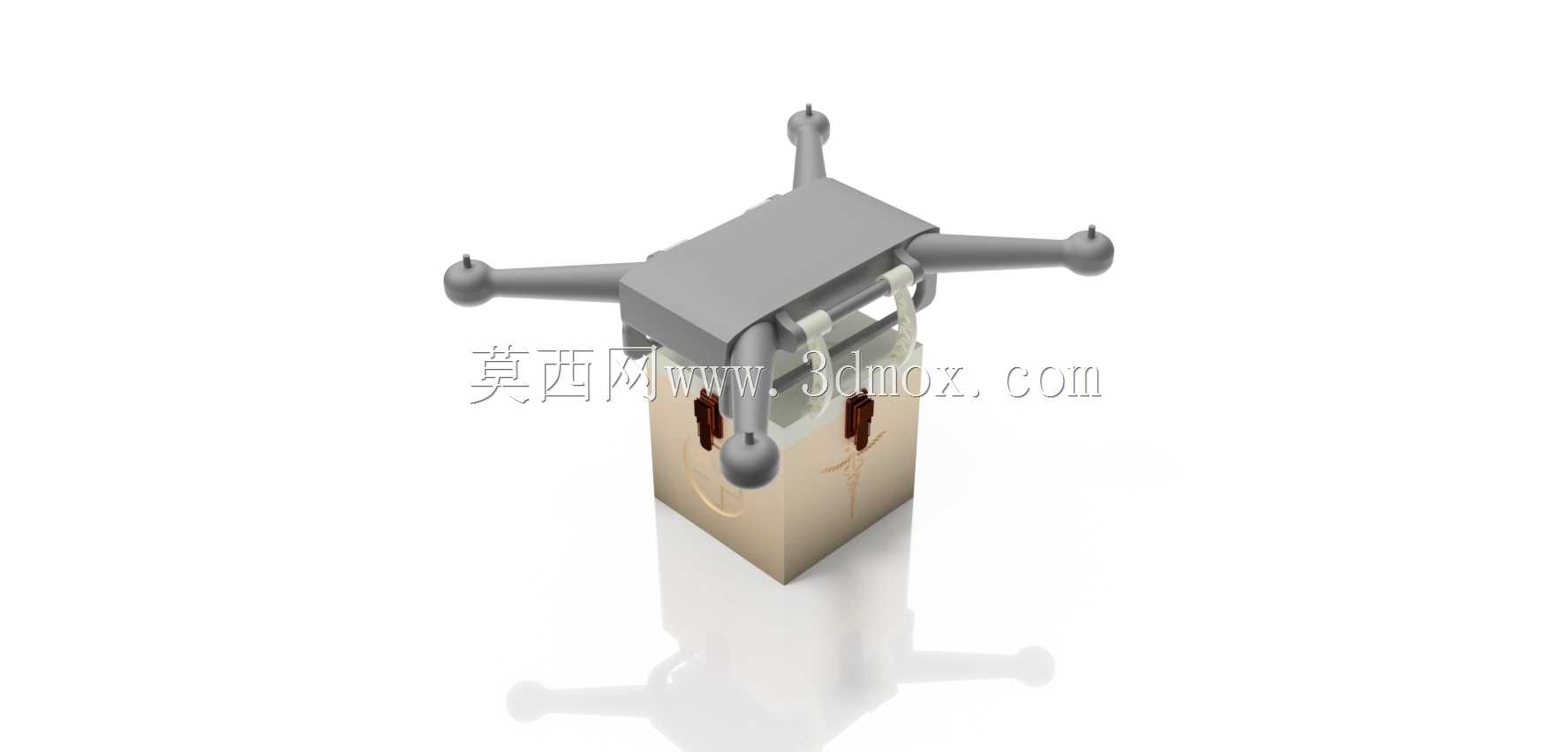

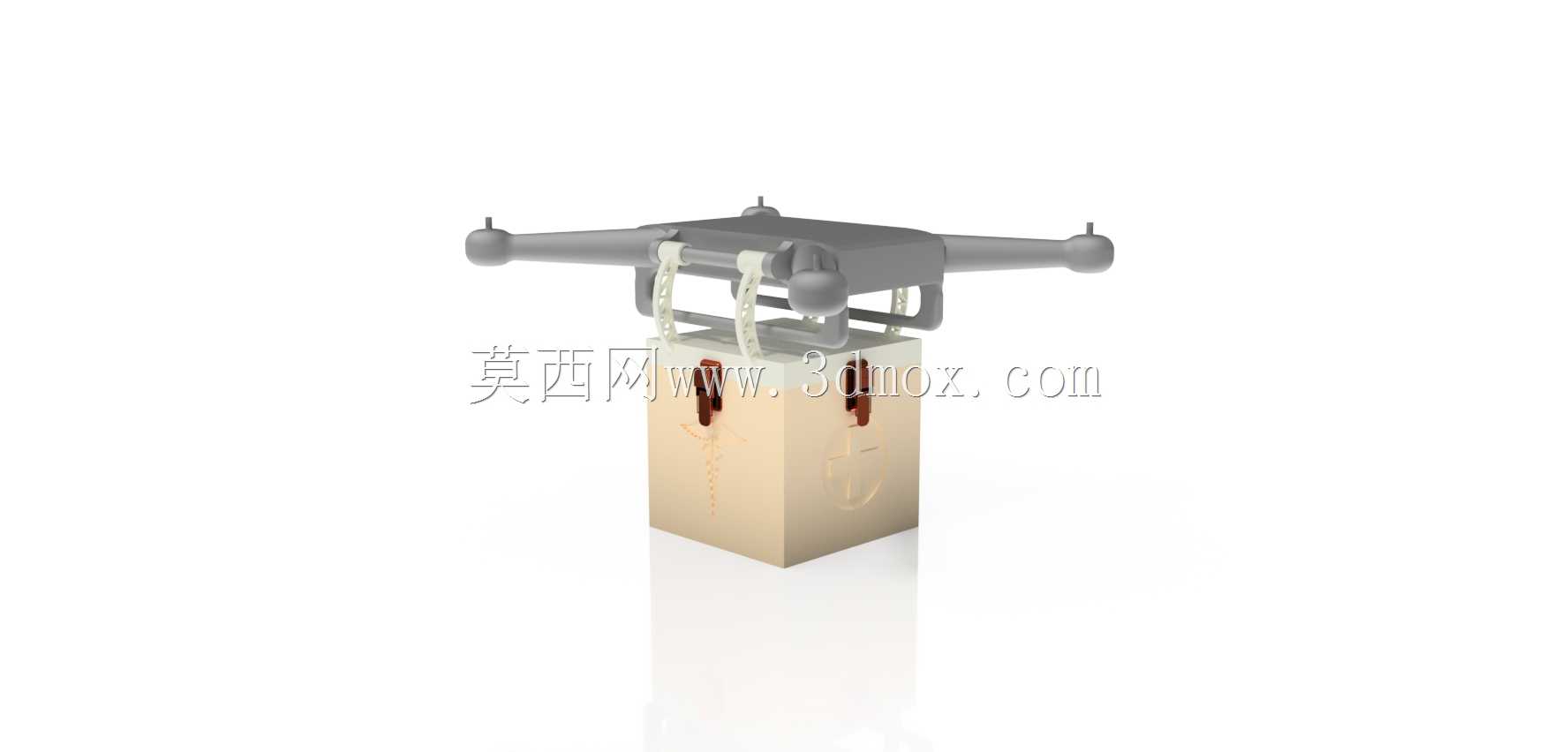

实际使用中，这款结构可适配轴距在300mm级别的小型四旋翼无人机，锁止后可承受3级风况下的旋翼反冲力，起降过程中不会出现结构形变。日常收纳时，扣合锁扣后无人机可牢牢固定在盒盖位置，转场运输时无需将无人机装入箱内，可直接拎取箱体移动，到达作业点后松开卡扣即可直接起飞，大幅压缩外业作业的准备时间。结构的所有受力筋位都沿着旋翼下洗气流的冲击方向做了斜向加强，避免长期受气流冲击出现筋位断裂的问题，材料适配常规的ABS打印耗材，无需特殊工程材料即可满足使用强度要求。
