四涵道垂直起降飞行器结构设计方案

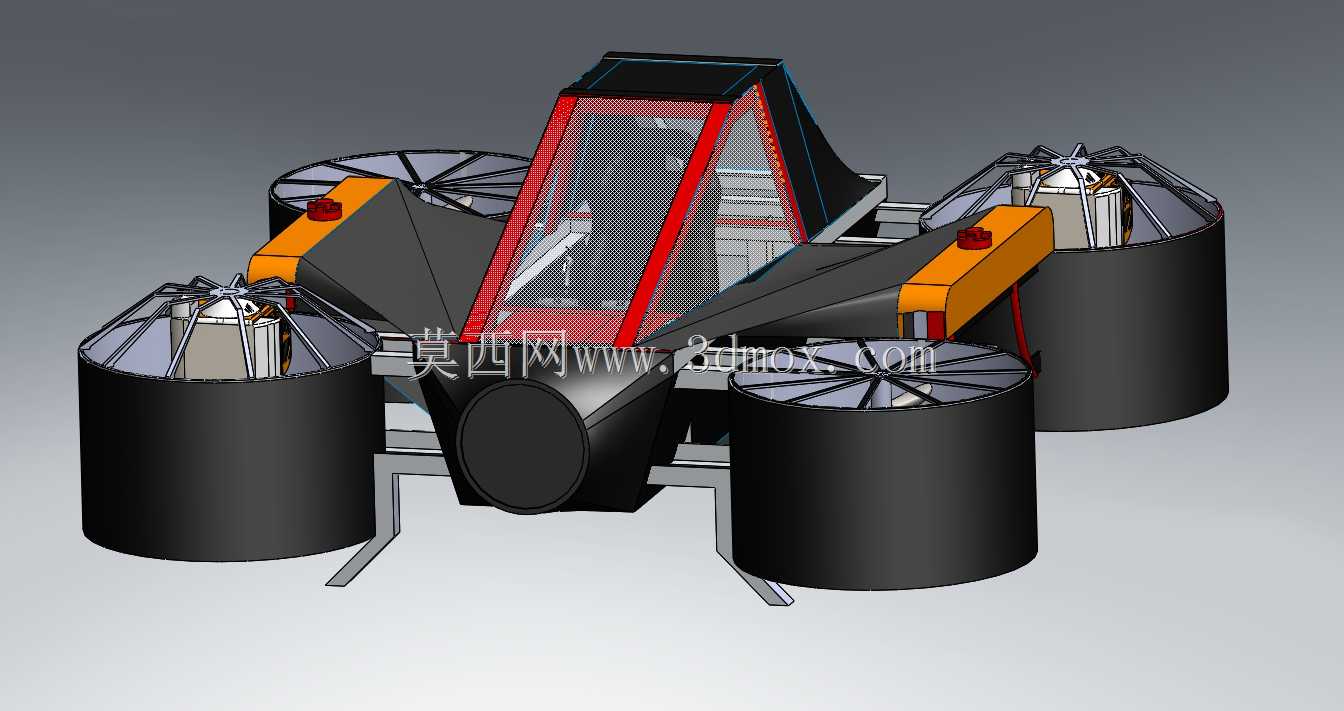

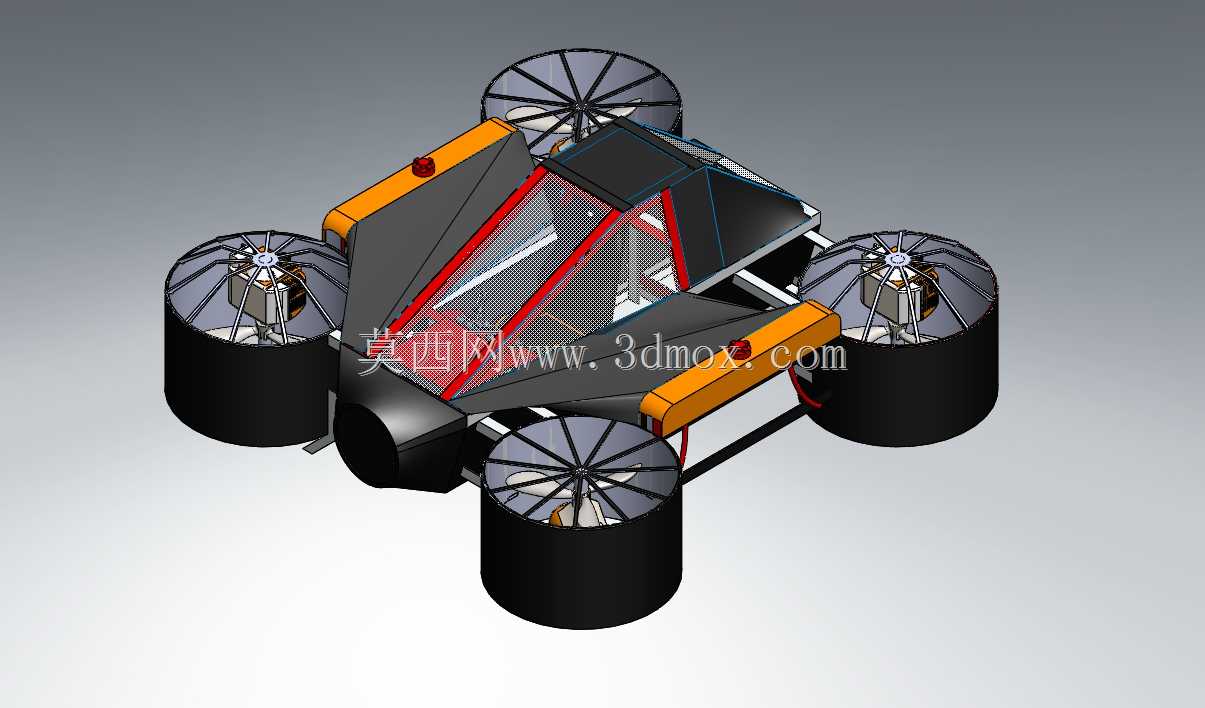

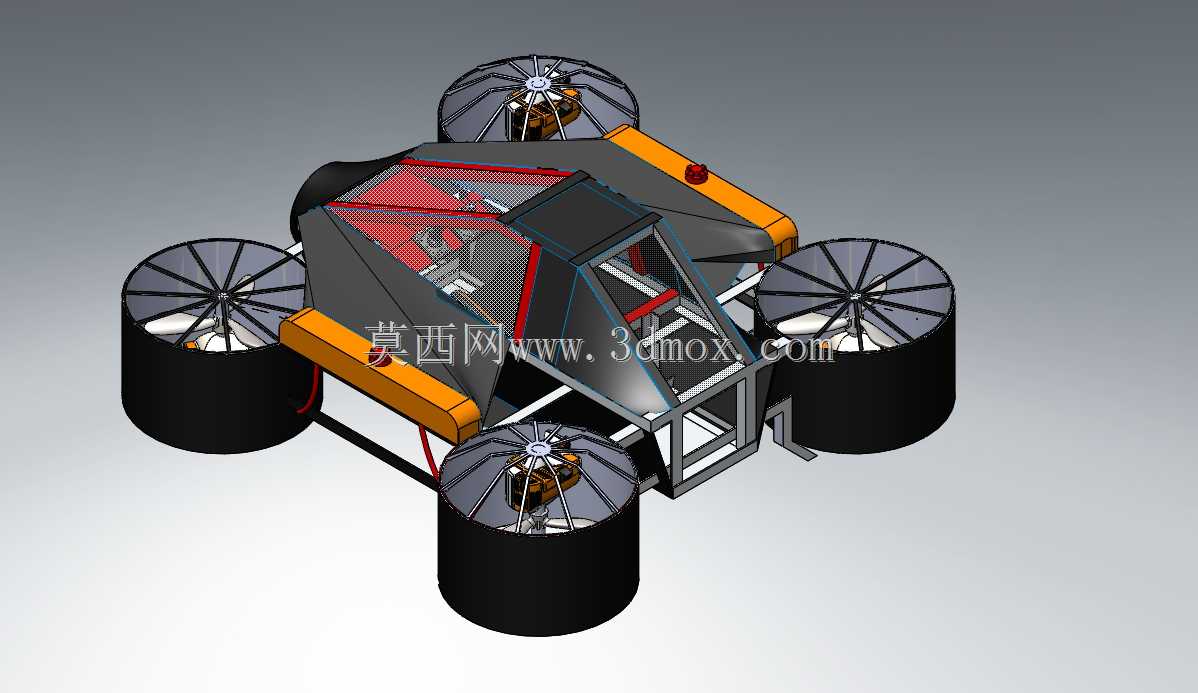

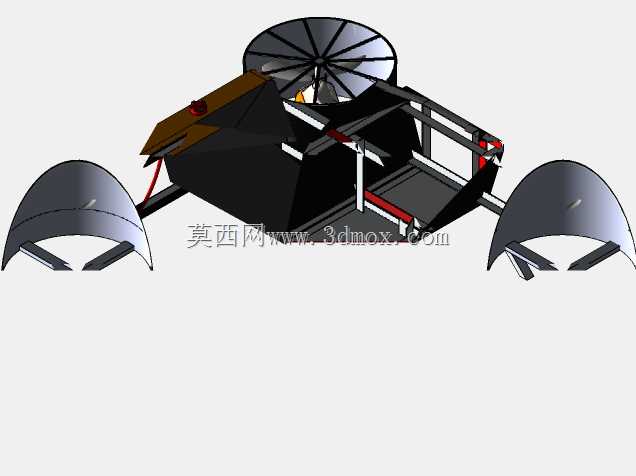

这款四涵道布局的垂直起降飞行器，在结构设计阶段就优先考虑了狭小空间作业的适配性，涵道外圈的防护结构能避免旋翼剐蹭障碍物，适配楼宇巡检、密林区域探查、室内空间测绘这类常规开放旋翼无人机难以开展作业的场景，作业过程中即便贴近墙体、树枝等障碍物，也不会因旋翼碰撞引发坠机风险。四个涵道动力单元采用对称式矩形布局，分别布置在机体框架的四个延伸臂末端，每个涵道内部集成独立的旋翼动力组件，涵道壁采用等壁厚曲面设计，既可以约束旋翼下洗气流提升动力效率，也能为旋翼提供周向防护，降低高速旋转部件外露带来的安全隐患。机体主体采用棱线收窄的楔形造型，前端做圆弧过渡处理，能够降低前飞过程中的空气阻力，主体框架采用分层式结构设计，上层预留航电设备、飞控模块、电池组的安装空间，中层设置承力主梁连接四个涵道延伸臂，下层可根据作业需求挂载摄像模块、小型采样装置或者应急抛投组件，不同功能模块的安装接口统一采用标准快拆结构，无需改动主体承力结构即可快速切换作业载荷。设计过程中对涵道与主体的连接臂做了受力优化，连接臂采用中空矩形截面结构，在保证抗弯抗扭强度的前提下尽可能降低结构重量，内部预留走线空间，将动力线、信号线全部收纳在结构内部，避免飞行过程中线材外露引发的气流扰动或者线材剐蹭问题。机体两侧设置的橙色条状结构为设备安装导轨，可扩展搭载避障传感器、信号增强天线或者辅助照明组件，导轨沿机体纵向布置，扩展设备的安装位置可根据重心需求前后调整，方便不同载荷配置下的整机重心配平。整机的安装边界控制在紧凑范围内，涵道外径统一，收纳时无需拆卸旋翼即可放入常规防护箱，四个涵道的安装平面度公差控制在合理区间，保证动力输出的一致性，降低飞控的姿态修正压力。涵道底部与机体底部保持齐平，可在平整地面稳定停放，无需额外设计起落架结构，进一步降低整机重量与飞行风阻，机体前端预留的前置空间可安装前视感知设备，视角不会被涵道结构遮挡，能够满足前向飞行过程中的环境感知需求。
