JX1109MG微型舵机结构三维建模

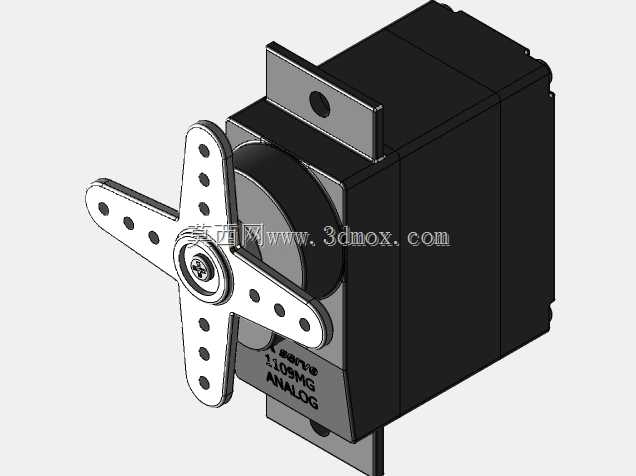

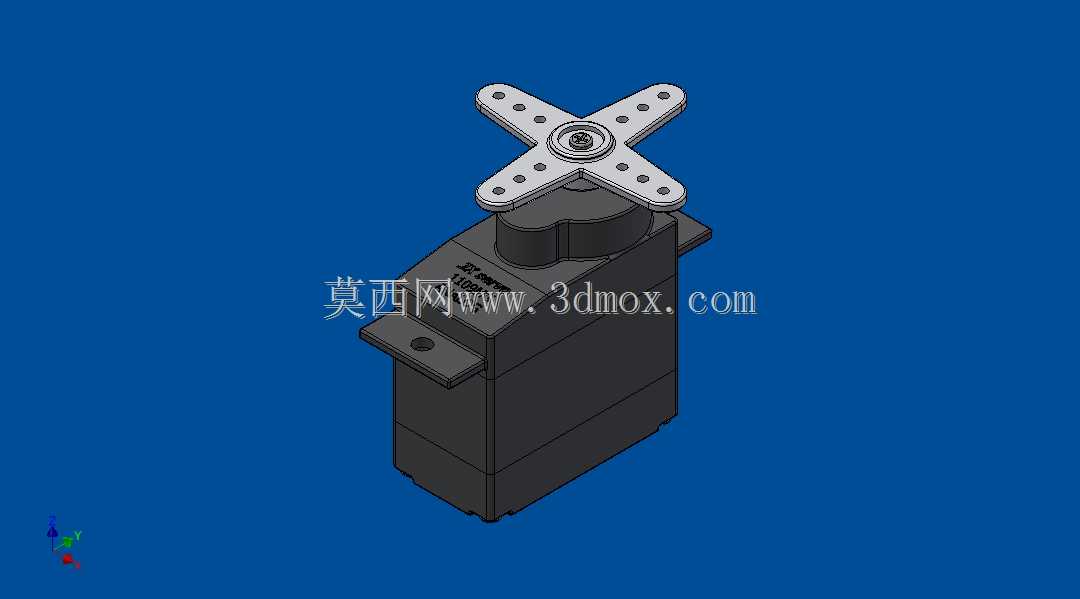

这款微型舵机的三维建模完全还原实物的装配关系与安装边界，建模过程中优先考虑了选型适配时的尺寸核对需求，所有安装孔位、凸台、摇臂连接位的尺寸都严格匹配实物公差范围，方便结构设计人员直接调用到整机装配中做干涉检查。从实际应用场景来看，这类小规格舵机常被用在小型航模的舵面控制、桌面级小型机器人的关节驱动、教育类机械装置的角度执行单元上，相比大扭矩舵机，它的体积优势非常明显，能在狭窄的安装空间内完成0-180度范围内的角度精准控制。建模时特意保留了壳体两侧的安装凸耳结构，两个带沉台的安装孔可以直接穿过M2规格的螺丝完成固定，沉台深度刚好容纳螺丝头，不会出现螺丝突出壳体干涉周边结构的问题，这一点在做紧凑结构设计时尤为重要，很多新手建模容易忽略沉台深度，导致装配时出现干涉返工。顶部的十字形输出摇臂做了多规格安装孔设计，不同孔位对应不同的转动半径，能适配不同推拉行程的连杆结构，摇臂与输出轴的连接采用齿形啮合结构，建模时还原了细齿结构，保证装配后不会出现转动打滑的问题，输出轴中心的固定螺丝孔也做了准确还原，方便装配时锁紧摇臂。壳体的分模线、底部的走线槽结构都在模型中有所体现，走线槽的宽度刚好能容纳舵机的三根信号电源线，不会出现线材被壳体夹压的问题。从功能特性来看，这类舵机依靠内部直流电机驱动减速齿轮组带动输出轴转动，配合内部电位器反馈角度信号，能精准停在控制信号指定的角度位置，建模时虽然没有做内部齿轮的详细拆分，但外部的所有装配接口、安装尺寸都完全符合实物参数，设计人员不需要再手动测量实物尺寸，直接调用模型就能完成安装板的开孔设计、周边结构的避让规划。在做小型自动化装置的结构设计时，这类微型舵机的安装边界是最容易出问题的地方，很多人只关注整体长宽高，忽略了摇臂转动时的扫掠空间，这个模型保留了摇臂的完整结构，在装配环境下可以直接做转动仿真，检查摇臂在全行程转动时会不会和周边结构发生碰撞，大幅减少样机试制时的结构修改次数。壳体表面的标识区域也做了还原，能直观区分舵机的安装方向，避免装反后出线方向不对影响布线。
