轻量化加强型铰接安装支架结构设计

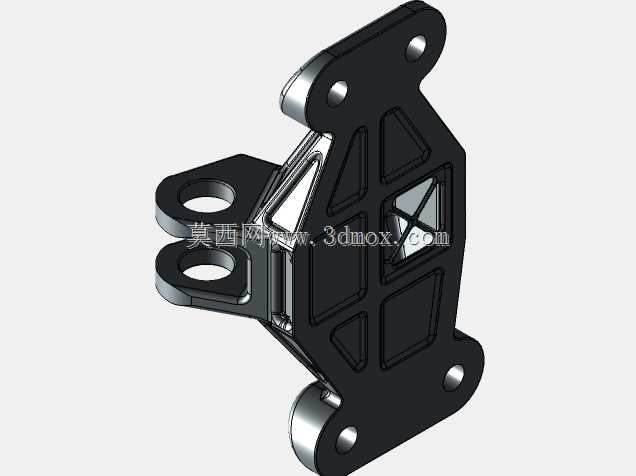

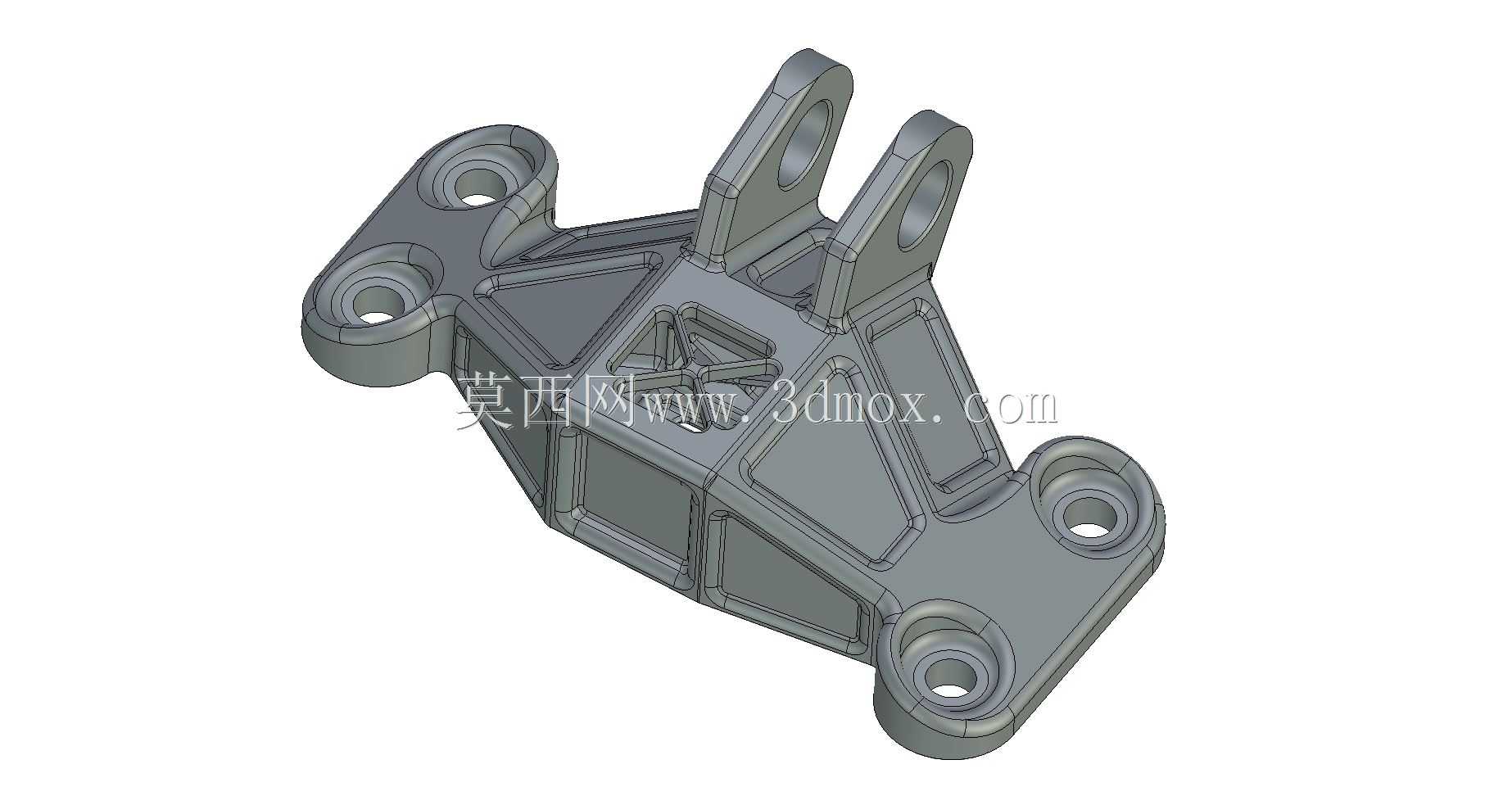

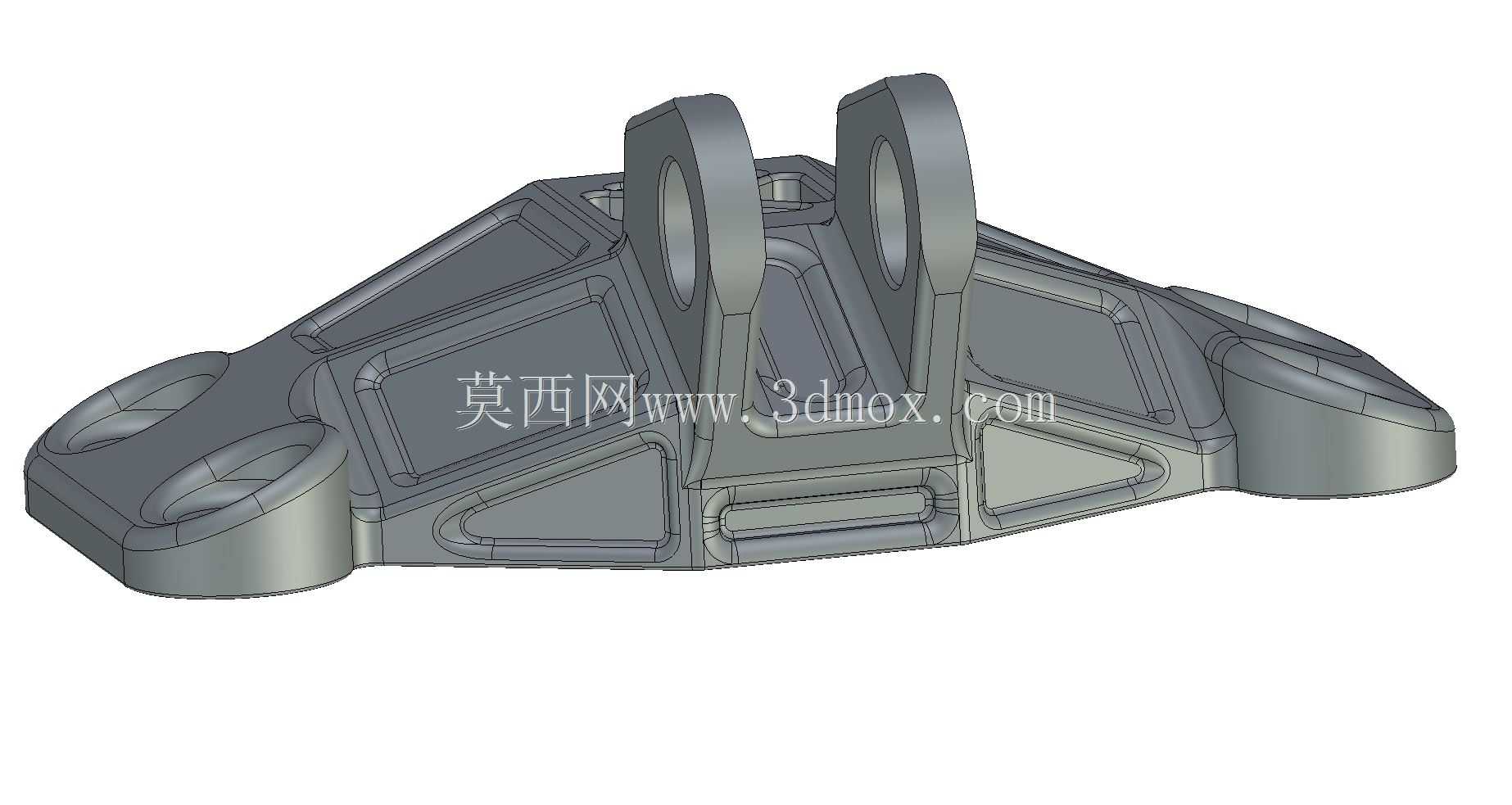

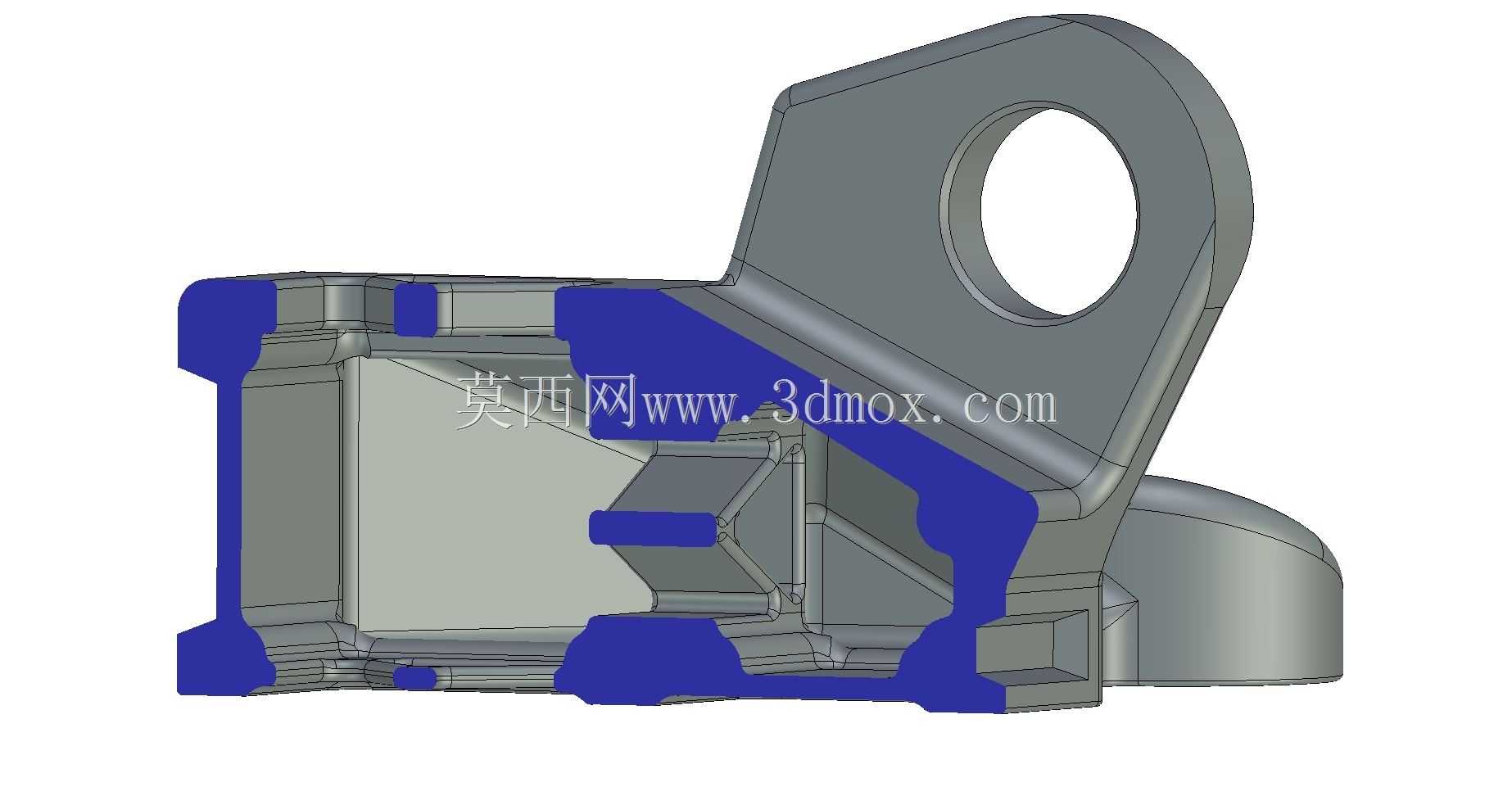

这类铰接支架多用于需要实现部件间枢轴转动连接的重载工况场景，常见于工业设备的连杆传动机构、特种作业装备的铰接点位、航空航天领域的轻量化连接部位，核心作用是为两个相对转动的部件提供稳定的安装基准，同时传递工作过程中的拉压、冲击载荷。从结构设计逻辑来看，整体采用了对称式的布局思路，底部为宽幅的安装基面，四个角位设置了带沉孔的安装耳座，能够通过螺栓实现与基座的刚性固定，宽基面的设计可以有效降低单位面积的压应力，避免长期受载后基座接触面出现压溃变形。上部的两个同轴铰接耳板是核心的功能部位，耳板上的铰接孔做了加厚凸台处理，能够提升孔位的抗挤压、抗磨损能力，避免销轴在反复转动过程中造成孔位失圆。在基面与铰接耳板之间，没有采用整块实体填充的方案，而是通过网格化的加强筋布局实现刚度与重量的平衡，筋条沿着载荷传递的路径布置，从底部安装耳座位置向上延伸至铰接耳板根部，同时在筋条之间设置了内凹的减重槽，这种设计既可以保证整体结构的抗扭、抗弯刚度满足重载使用要求，又能最大程度降低构件自身重量，对于对自重敏感的应用场景尤为适配。设计过程中针对非核心受力区域做了结构优化，去除了不影响整体刚度的冗余材料，同时在应力集中的转角位置做了大圆角过渡处理，避免交变载荷作用下出现应力集中导致的疲劳开裂。从安装边界来看，底部四个安装孔的孔位间距按照通用安装基准做了适配，能够兼容多数常规设备的安装点位尺寸，上部铰接耳板的间距预留了足够的铰接部件安装空间，销轴穿过孔位后不会与两侧的加强筋结构产生运动干涉，耳板的厚度尺寸经过载荷校核，能够匹配对应直径销轴的抗剪强度要求，不会出现耳板被销轴撕裂的失效情况。整体结构的壁厚设计遵循了等强度原则，受力较大的铰接根部、安装耳座位置壁厚更大，非主要受力的减重区域壁厚适当减薄，在满足铸造或者机加工工艺要求的前提下，实现了材料利用率的最大化，这种结构设计思路也可以为同类型的重载轻量化支架设计提供参考，尤其是在需要兼顾承重能力与自重控制的应用场景下，这种筋条网格化布局的方案相比实体结构能够大幅降低材料消耗，同时不会损失关键位置的结构强度。
