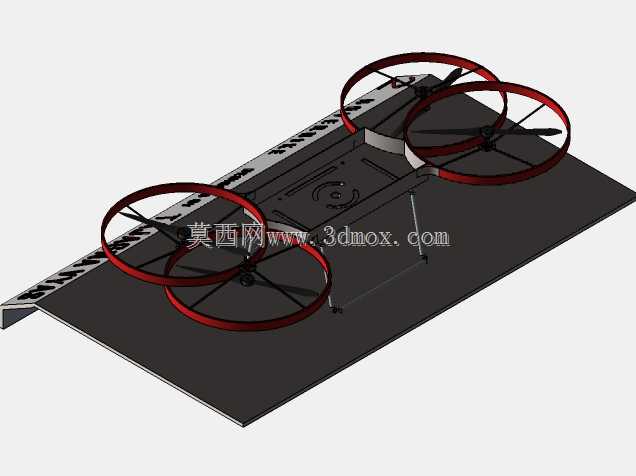

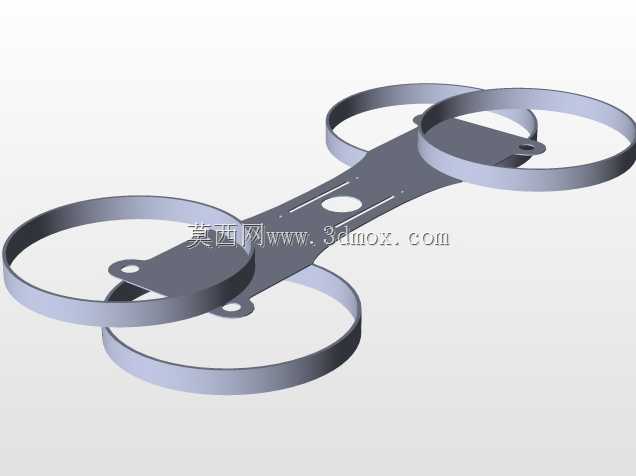

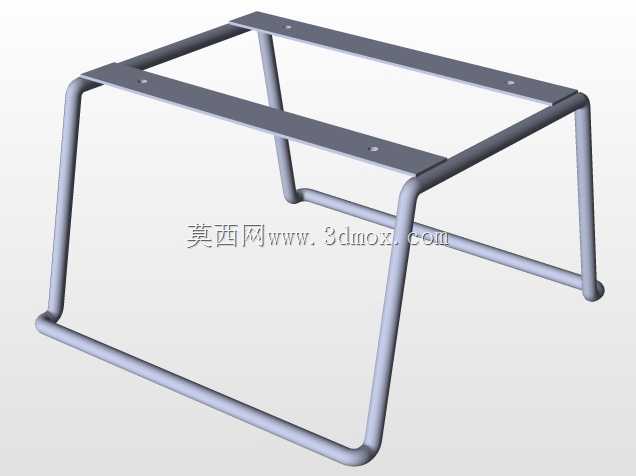

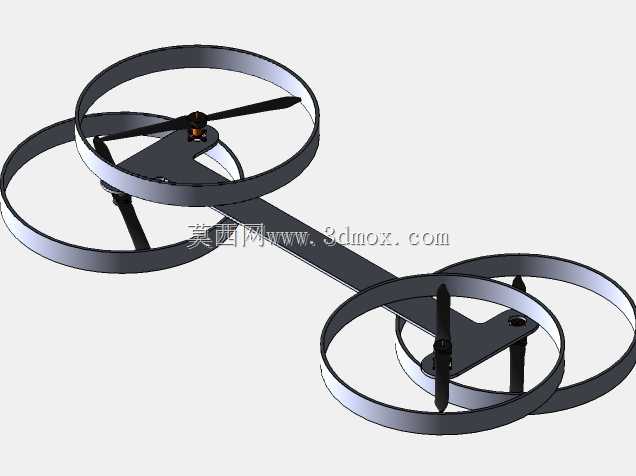

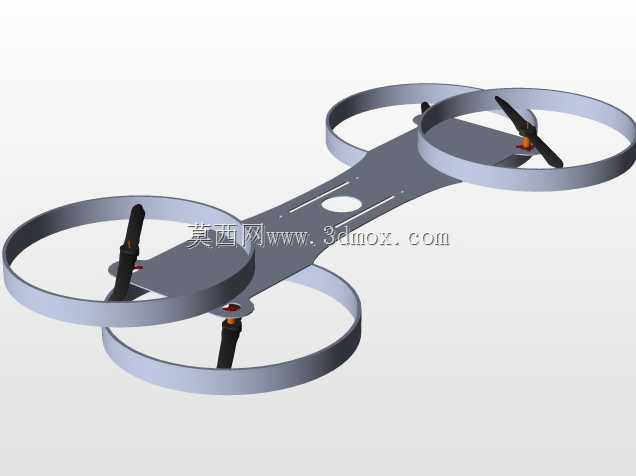

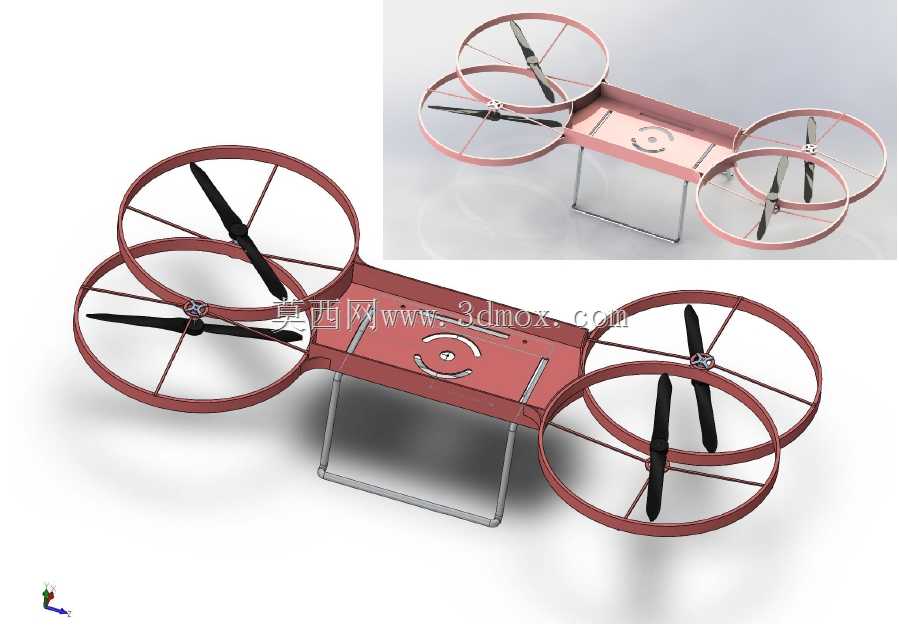

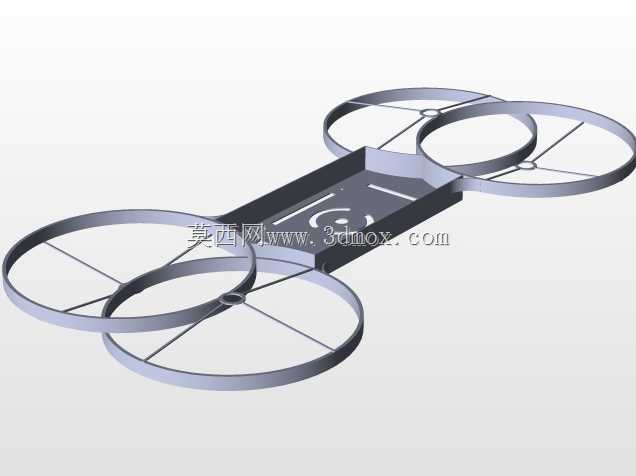

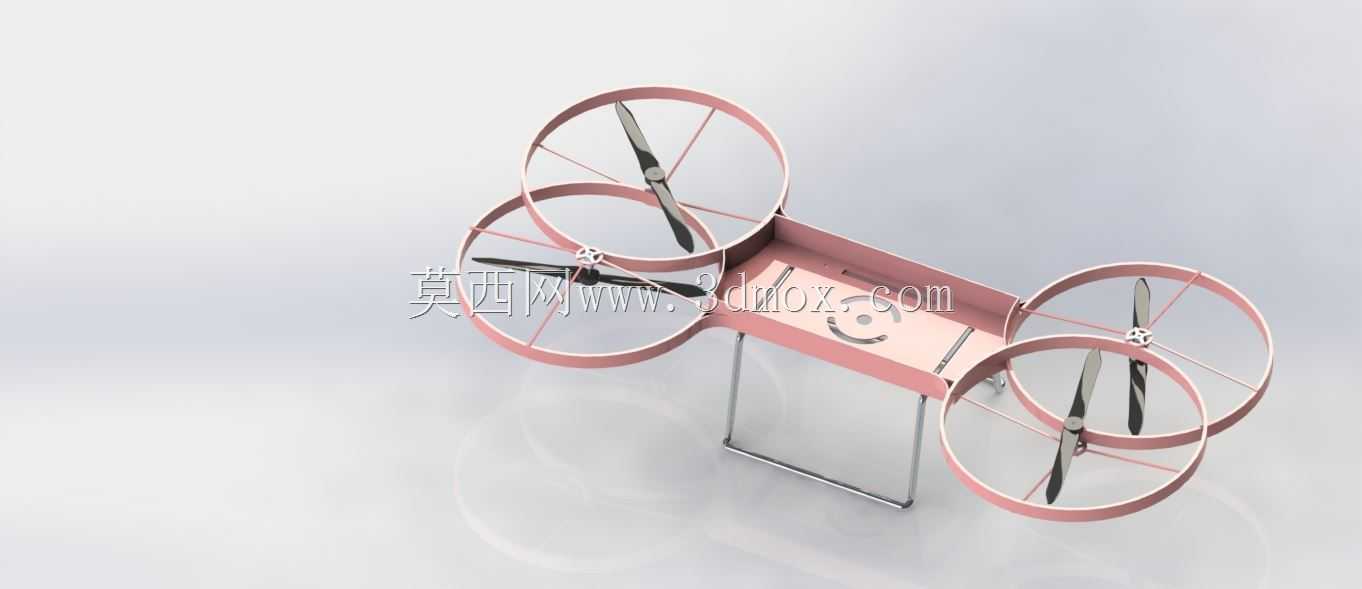

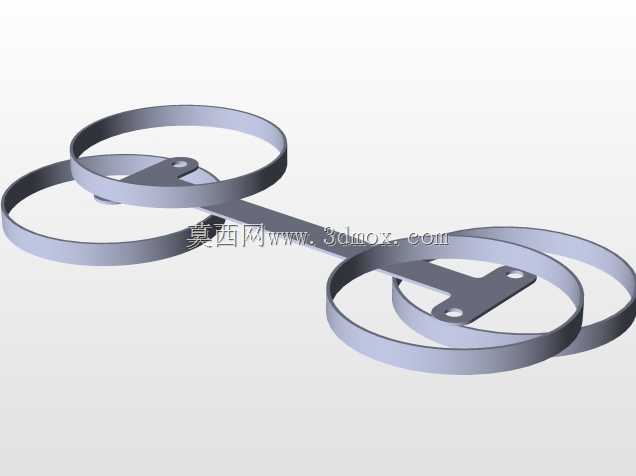

这款涵道式四旋翼机架在设计之初就瞄准了室内近距巡检、轻量载荷航拍这类对飞行安全性有较高要求的场景,区别于常规外露桨叶的机架结构,四个旋翼外围的环形护圈能在碰到障碍物、墙面或者操作人员肢体时,避免桨叶直接剐蹭造成设备损坏或者人员受伤,尤其适合在厂房内部管线巡检、室内活动跟拍这类空间狭窄、周边障碍物密集的作业环境使用。从结构布局来看,机架主体采用中置载荷舱的设计,四个旋翼支臂对称分布在载荷舱四角,支臂与中心舱体采用一体化的受力过渡结构,减少了分体拼接带来的应力集中点,飞行过程中支臂的振动传递路径更短,能降低中心载荷舱的振动幅度,提升挂载相机或者传感器的成像稳定性。机架底部采用弯折金属杆作为起落支撑,支撑腿的跨度覆盖了机架整体的横向投影边界,降落时的支撑稳定性更强,同时起落架的高度预留了足够的载荷安装空间,中心舱下方可以挂载重量在阈值范围内的相机、小型检测传感器或者应急抛投模块,不会出现起降时载荷剐蹭地面的问题。涵道环的设计除了防护作用外,还能对旋翼的下洗气流形成约束,提升悬停状态下的气流效率,同等桨叶规格下能获得更稳定的悬停精度,在室内有轻微紊流的环境中飞行时,姿态保持能力比无涵道的常规机架更有优势。设计过程中对机架的安装边界做了明确的约束,四个涵道环的外径尺寸统一,支臂长度经过匹配计算,确保相邻涵道之间的气流不会产生明显的干涉,中心舱的内部预留了飞控、电调、电池的安装位,走线槽沿着支臂内侧布置,能避免飞行过程中导线外露被气流吹动产生干扰或者剐蹭桨叶。机架整体的重心设计落在中心舱的几何中心位置,电池安装位设置在中心舱靠下的区域,进一步降低整机重心,提升飞行过程中的姿态响应稳定性,起落架的安装点位设置在中心舱底部的受力加强筋位置,降落时的冲击载荷能通过加强筋分散到整个舱体结构,不会出现局部受力过大导致的舱体开裂问题。涵道环与支臂的连接位置做了圆弧过渡处理,既减少了飞行过程中的气动阻力,也能避免直角连接处的应力集中,在发生轻微碰撞时,圆弧过渡结构能更好地分散冲击力,降低结构断裂的风险。
- 上一篇:固定翼航模飞机运动机构三维设计
- 下一篇:飞翼布局飞行器机身结构三维数模
- 全部评论(0)
- 模板大小: 4.98 MB
- 售价:5金币
- 下载次数: 67
- 系统要求: SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类: 无人机
