飞翼布局飞行器机身结构三维数模

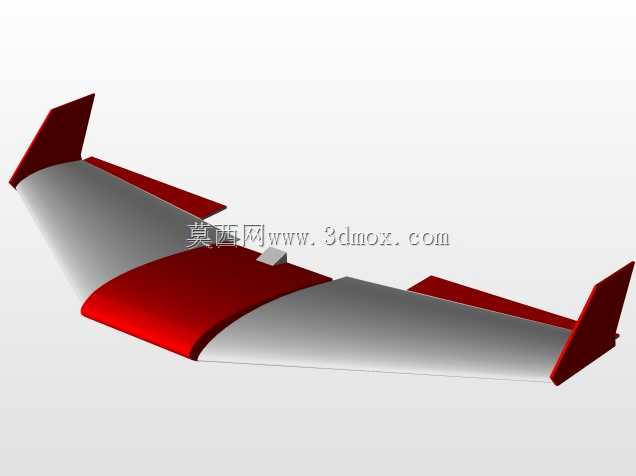

这款飞翼结构的三维数模，核心围绕翼身融合的气动布局做结构设计，没有传统飞行器的独立筒状机身与平尾结构，整个升力面与承载机身完全融合为一体，在航空领域的应用场景覆盖小型长航时侦察无人机、低速验证飞行器的前期结构方案验证环节。从实际用途来看，这类飞翼结构相比常规布局飞行器，浸润面积更小，巡航阶段的诱导阻力能得到有效控制，相同动力配置下可获得更长的留空时间，同时整体雷达反射截面积更小，在对隐身性能有要求的低空侦察场景下具备天然结构优势。设计思路上，整个翼面采用分段式翼型过渡，从翼根到翼尖的翼型厚度逐步收窄，既保证翼根位置有足够的内部容积容纳动力模块、飞控组件与电池载荷，也能让翼尖位置的诱导阻力进一步降低；两端设置的垂直尾翼采用外倾安装角度，在提供航向稳定性的同时，不会额外破坏整体的低阻外形，翼面中部预留的小型凸台结构，是为任务载荷或者动力整流罩预留的安装接口，安装边界做了齐平处理，避免突出结构带来额外的气动干扰。外形尺寸方面，整体翼展方向的结构宽度大于机身长度，展弦比适配低速巡航的飞行需求，翼面的后缘设置了分段式舵面的安装预留位，可直接匹配升降副翼的舵机安装空间，不需要额外在翼面内部开凿复杂的安装腔，降低后续结构加工的难度。结构设计上，整个翼面的蒙皮采用等厚曲面过渡，没有出现曲率突变的区域，在做复合材料铺层设计或者3D打印加工时，不会出现应力集中的薄弱点；翼身融合的过渡区域做了圆角处理，既能够优化气流在翼根位置的流动状态，减少附面层分离带来的阻力增量，也能提升整个结构的扭转刚度，在飞行过程中承受气动载荷时，翼面的扭转变形量控制在合理区间，避免出现气动发散的问题。实际选型参考时，这类飞翼结构的安装边界需要注意，垂直尾翼的高度不能超过翼型最大厚度的1.2倍，否则会额外增加全机的阻力增量，翼面中部的载荷安装位需要靠近整机的气动焦点位置，避免载荷重量变化带来整机重心的大幅偏移，影响飞控的配平难度。整个数模的曲面连续性达到G2级别，可直接导入仿真软件做气动仿真计算，也可作为基础框架进一步细化内部的隔框、走线槽、动力安装座等细节结构，适配不同的飞行动力配置需求，不管是做航模验证还是小型无人机的前期方案迭代，都能直接作为结构基础使用，减少前期曲面建模的重复工作量。
