多自由度万向支架陀螺仪结构设计

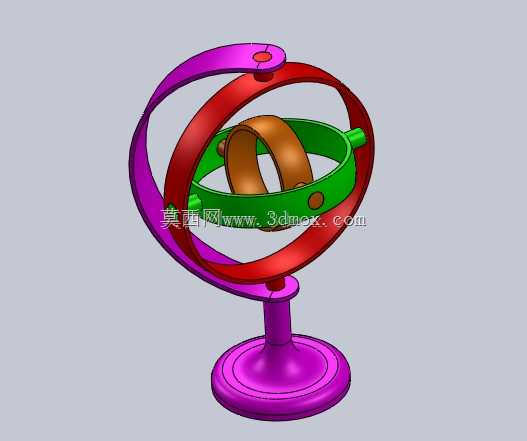

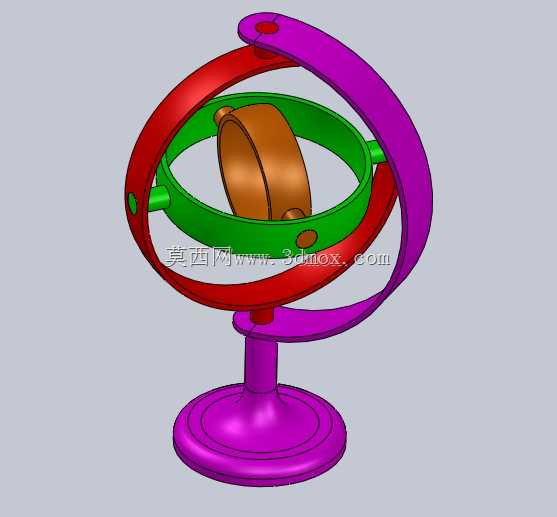

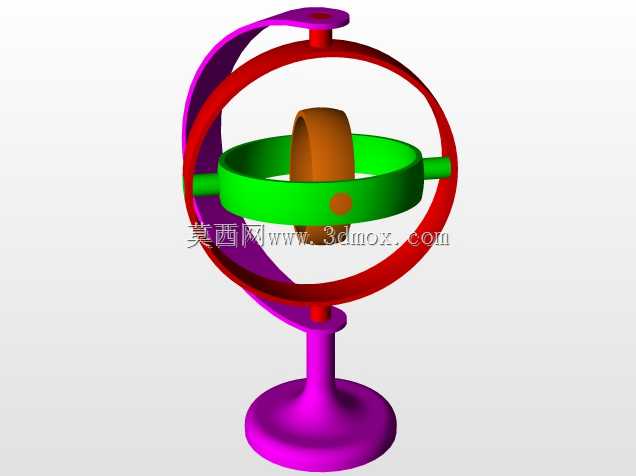

这套陀螺仪结构采用经典的万向支架布局，核心转子被两层正交布置的环架嵌套支撑，最外侧通过立柱与底座连接形成稳定的固定基准。从实际应用场景来看，这类结构最早服务于航海导航领域，在没有卫星定位的年代，依靠高速转子的定轴性为船舶提供稳定的方位基准，后续逐步延伸到航空航天、惯性制导平台、消费级平衡玩具甚至摄影稳定器的结构设计中，不同场景下对环架的转动阻尼、转子的转动惯量匹配都有差异化的要求。

设计过程中首先要保证三个转动轴的正交度，外层环架与底座立柱的连接轴沿竖直方向布置，中间环架与外层环架的连接轴沿水平横向布置，转子与中间环架的连接轴沿水平纵向布置，三个轴线的空间交点必须与转子的质心完全重合，否则会引入额外的重力力矩，破坏转子的定轴特性。环架的截面采用等强度的圆弧过渡设计，既保证转动过程中不会与相邻构件发生运动干涉，又尽可能降低环架自身的重量，减少非转动部件的惯量对整体动态特性的影响。

底座采用上窄下宽的锥形台结构，底部支撑面的直径设计为整体结构最大高度的二分之一，保证静态放置时的支撑稳定性，即使环架带动转子偏转至最大角度，整体重心的投影也始终落在底座支撑面范围内。立柱与外层环架的连接位置设置了限位凸台，限制外层环架的最大偏转角度不超过正负45度，避免过度偏转导致环架与立柱发生碰撞。转子部分采用中间厚边缘薄的鼓形结构，在相同重量下尽可能提升转动惯量，保证高速转动时的角动量储备，延长定轴维持的时长。

各转动副的配合间隙控制在0.02mm以内，既保证转动过程无卡滞，又避免间隙过大导致的轴线偏移，实际装配时需要在转动副位置添加低阻尼的润滑脂，减少转动过程中的摩擦损耗。这套结构可以直接作为惯性导航教学的演示教具，也可以经过参数调整后适配小型稳定平台的核心支撑结构，设计时预留的环架安装位也方便后续添加角度传感器，实时采集各环架的偏转角度数据，拓展姿态测量的相关功能。
