多关节水下作业机械臂结构设计

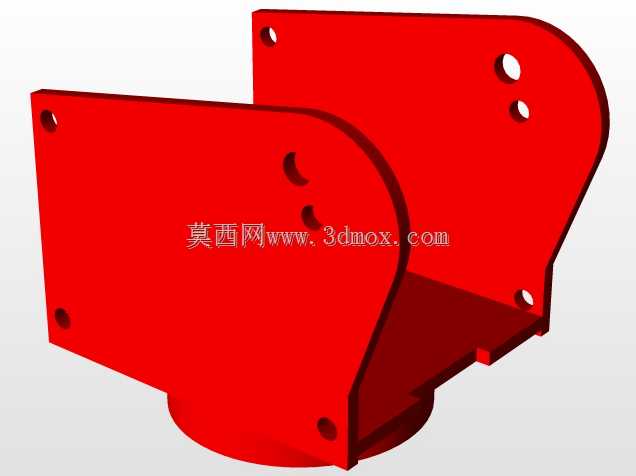

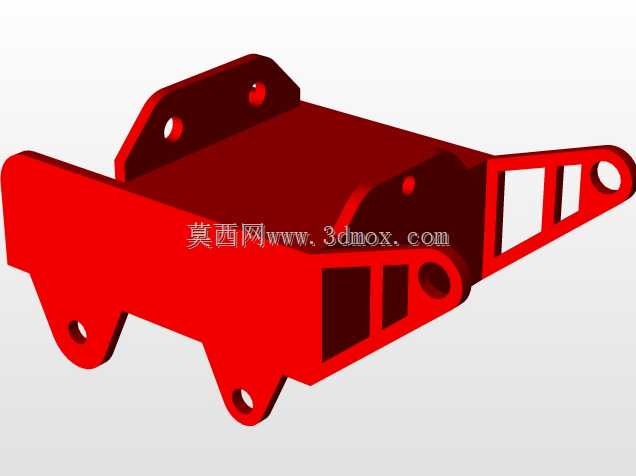

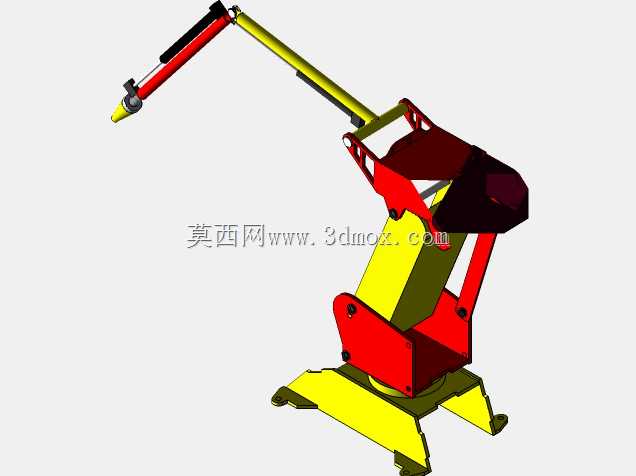

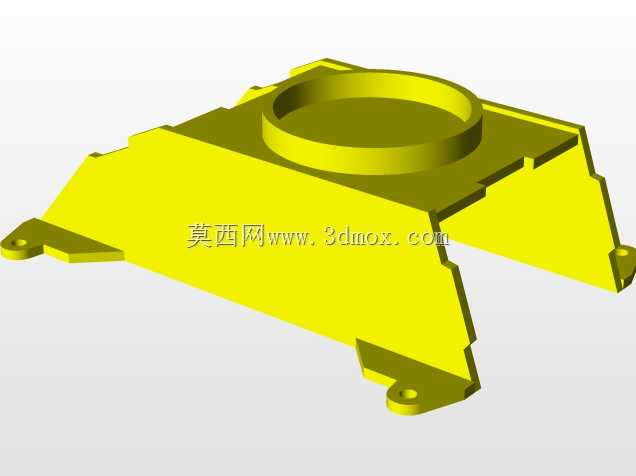

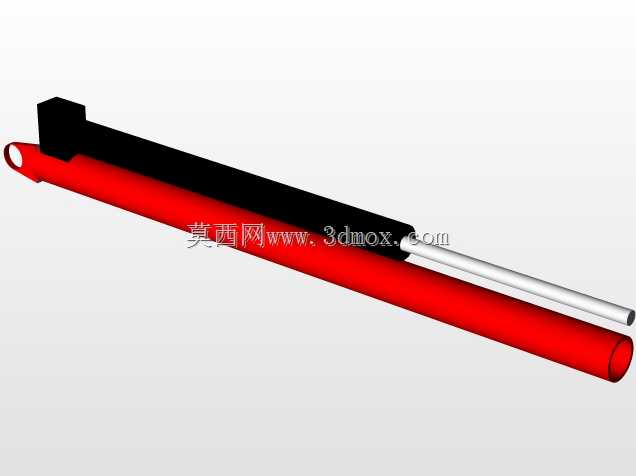

这款多关节水下作业机械臂的设计，核心围绕水下复杂工况的作业需求展开，区别于常规陆地工业机械臂，其结构布局充分考虑了水体阻力、密封防护与作业灵活性的平衡。从结构构型来看，采用六自由度关节串联布局，底座为宽幅支撑脚结构，安装边界覆盖直径约800mm的圆形区域，底座与固定安装面通过四个均布的连接点位实现锁紧，可适配水下作业平台、ROV载体、深海工作站等多种搭载场景，安装时需预留底座上方1200mm的回转空间，避免大臂俯仰时与搭载平台结构产生干涉。大臂与小臂段采用变截面箱型结构设计，在保证结构刚度的前提下尽可能降低自身重量，同时减少迎水面积，降低水流冲击对臂体姿态控制的干扰，臂体内部预留了线缆与液压管路的走行通道，所有关节衔接处均设计有多层密封结构，可适配最大300米水深的作业环境，抵御水体静压与腐蚀介质的侵蚀。末端执行器接口采用标准快换结构，可根据作业需求更换真空吸附头、夹持爪、清洗喷头、打磨头等不同作业工具，其中配套的真空吸附头可实现水下光滑表面工件的吸附转运，适配水下构件安装、沉船打捞作业、海底设施维护等场景的作业需求。关节驱动部分采用集成式伺服驱动单元，关节处的转动范围经过严格限位，大臂俯仰角度覆盖-30°到120°，小臂俯仰角度覆盖-60°到90°，腕部可实现360°回转与两个方向的摆动，末端作业半径最大可达1800mm，额定负载下重复定位精度控制在±0.2mm以内，可满足水下精密装配、工件定位、采样抓取等作业的精度要求。在设计过程中，对臂体的重心分布做了多轮优化，将较重的驱动单元尽可能布置在靠近底座的位置，降低臂体伸展时的转动惯量，减少水下运动时的水流扰动影响，同时臂体外部的红黄高对比度配色，可提升水下浑浊环境中的视觉识别度，方便操作人员通过水下摄像头监控臂体作业姿态。各关节的密封结构采用硬质合金密封件搭配橡胶密封圈的组合形式，可在长期水下浸泡环境下保持密封可靠性，避免水体进入驱动单元造成设备故障，臂体表面做了防腐涂层处理，可抵御海水、酸碱作业介质的腐蚀，延长设备在复杂水下环境的使用寿命。
