适配小型无人机的快换式挂载机械手结构

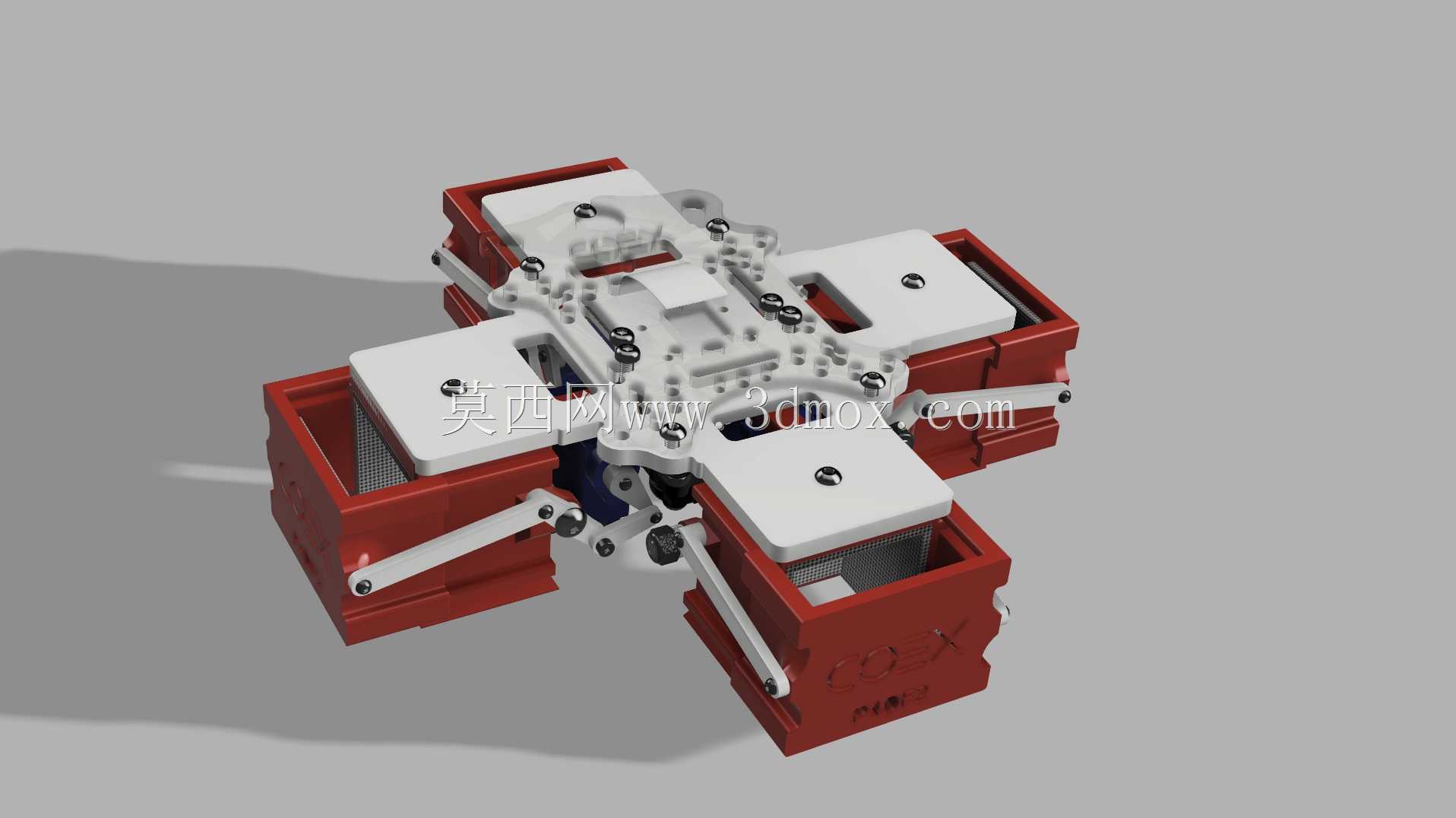

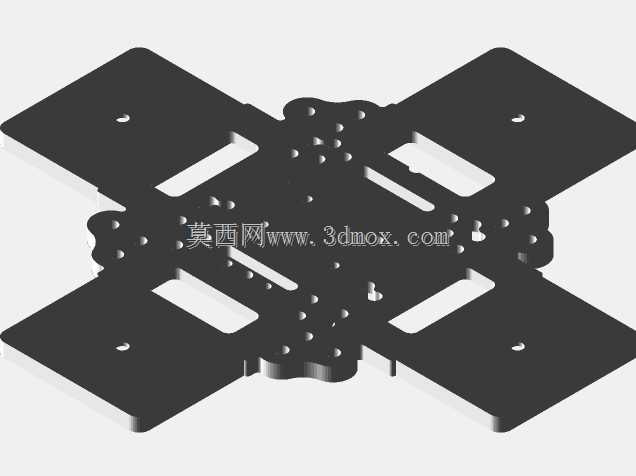

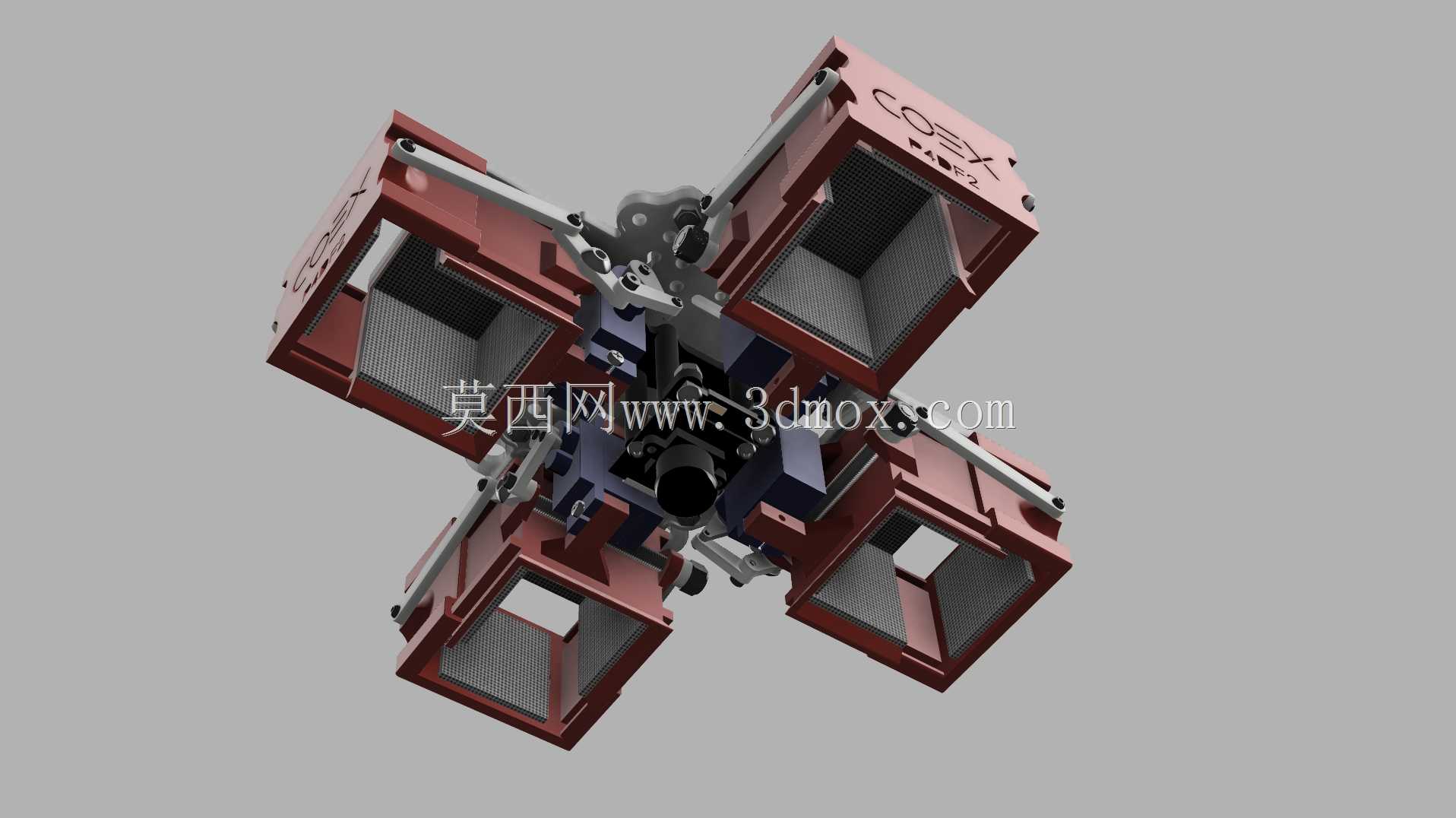

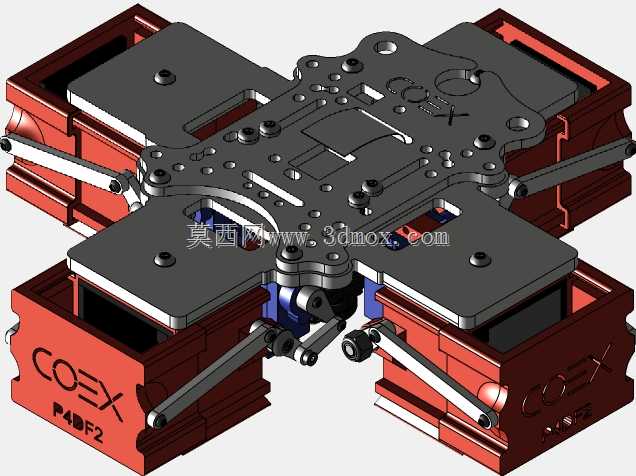

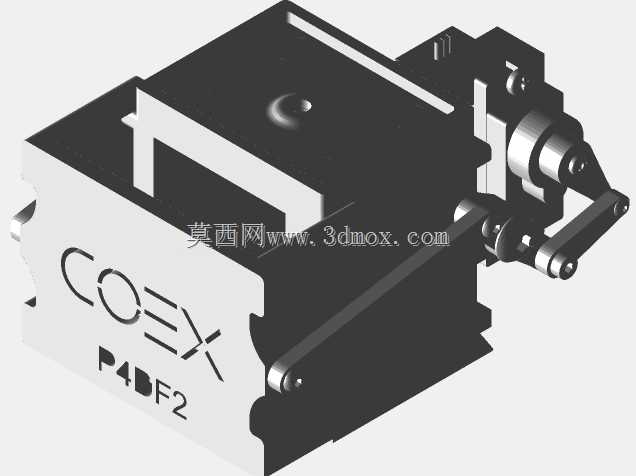

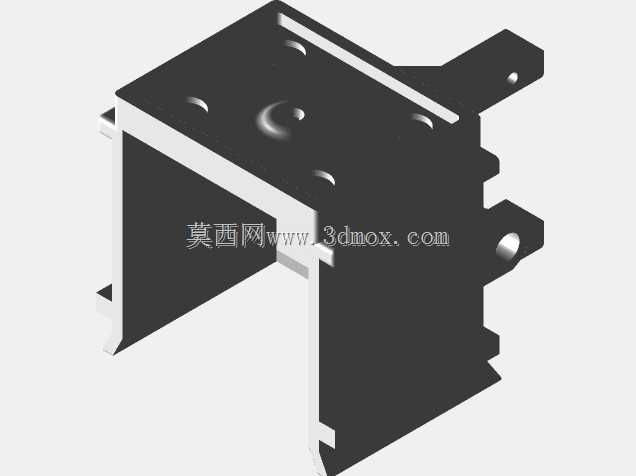

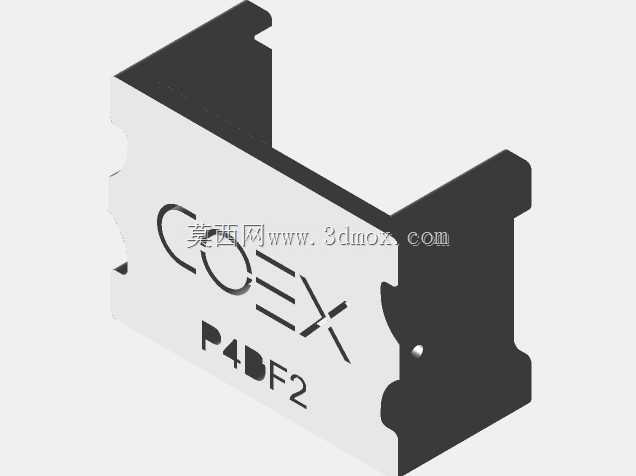

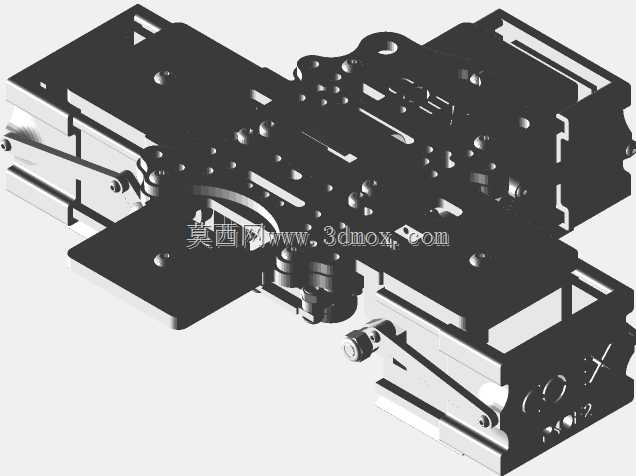

这款挂载式执行机构主要面向小型多旋翼无人机的空中作业场景设计，解决传统无人机仅能完成航拍、巡检类观测任务，无法实现轻量物品拾取、定点投放、简易作业操作的痛点。从结构布局来看，主体采用框式承载壳体作为核心安装基准，壳体上预留的四个均布圆形安装位为磁吸连接组件的固定点位，配套设计的专用适配器可实现单架COEX Smart 4类小型无人机同时搭载四组该执行机构，拓展单次作业的任务承载量。

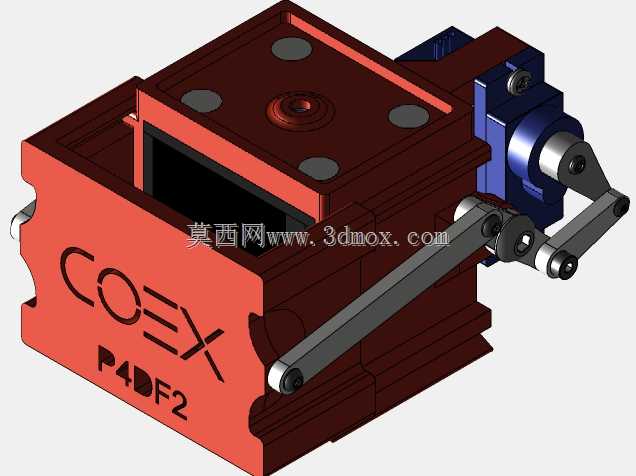

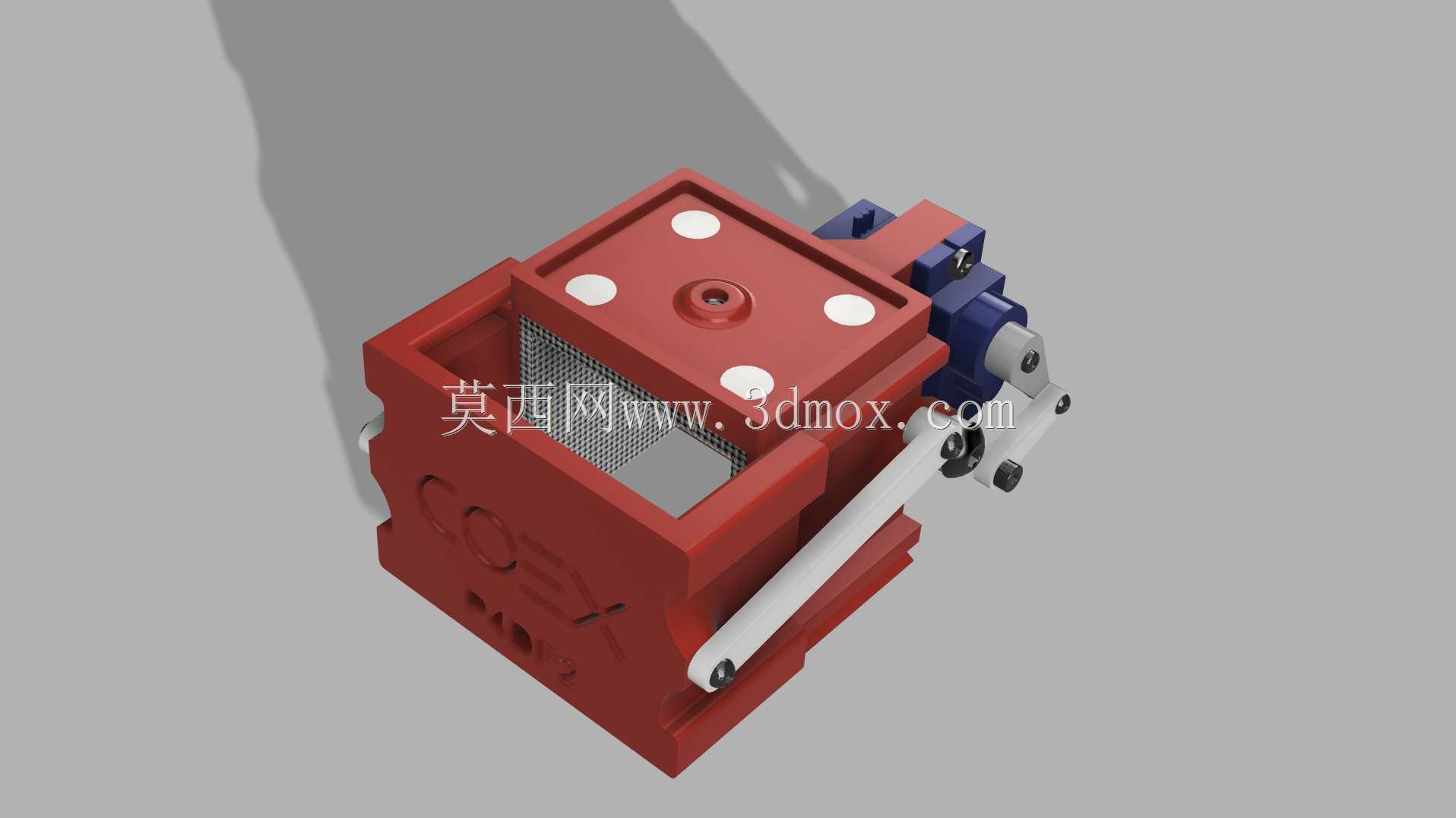

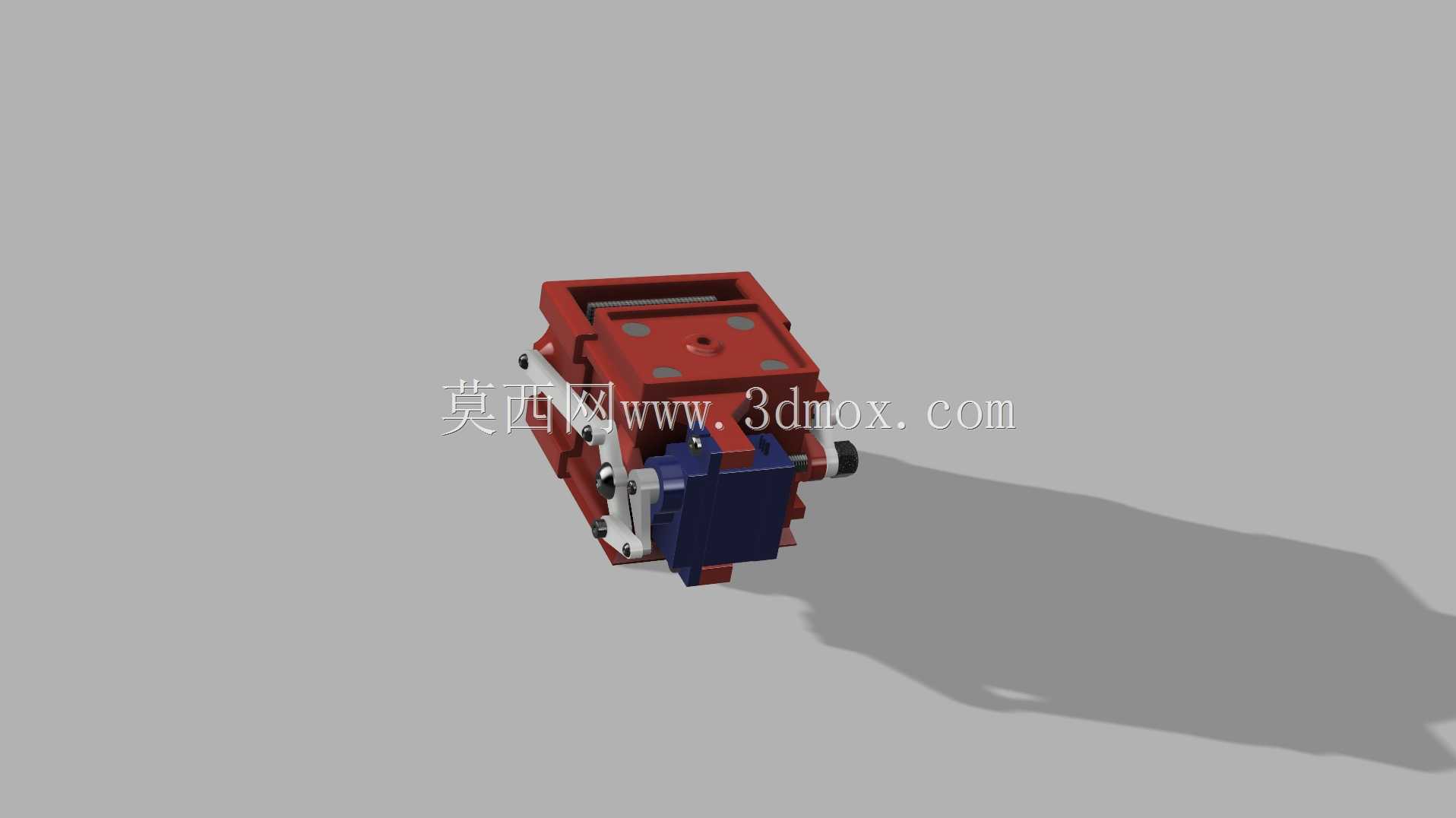

功能层面，执行机构通过磁吸连接方式与无人机挂载点实现快速拆装，无需额外工具即可完成作业模块的更换，适配外场作业时快速切换任务类型的需求。侧部布置的连杆式传动结构与驱动组件直连，可带动前端执行端完成开合动作，经实际载荷验证，单组机构可稳定起吊1公斤以内的作业对象，满足轻量物料转运、空中采样、小型物件定点投放等场景的使用要求。

设计过程中优先考虑了无人机挂载的重量约束，整体结构采用轻量化布局，框式壳体在保证结构刚度的前提下尽可能去除非承载区域的冗余材料，避免过多占用无人机的有效载荷配额。安装边界方面，壳体的外形尺寸适配小型无人机机腹下方的剩余挂载空间，不会遮挡无人机的下视传感器、定位天线等核心机载部件，侧部的传动组件做了收边处理，避免飞行过程中与无人机起落架、桨叶等部件产生运动干涉。

从实际使用的适配性来看，执行机构的动作行程经过针对性调校，开合范围可覆盖常见的轻量柱状、盒状作业对象，磁吸连接结构的吸附力经过匹配计算，既保证飞行过程中挂载的稳定性，不会因机动动作出现模块脱落，也能在需要更换模块时通过人力轻松拆卸。壳体侧面预留的网格状区域可根据作业需求加装防护网、采样容器等附属配件，拓展不同场景下的使用能力，比如在农林作业场景下可换装小型采样盒完成植株样本采集，在应急场景下可换装夹持端完成小体积应急物资的精准投送。
