未完成通用货运飞机结构设计方案

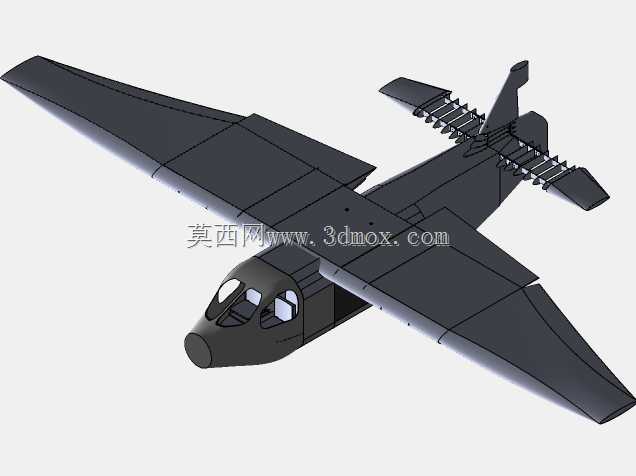

这款固定翼货运飞行器的结构设计，核心围绕支线零散货物快速转运、偏远地区物资投送的实际场景展开，区别于民航客运机型的布局逻辑，整个机身预留了大尺寸连续货舱空间，机头位置设置独立驾驶舱，通过风挡布局优化保证正副驾驶的前向与侧下方视野，避免货运作业起降阶段的视线盲区。从当前结构布局来看，上单翼的布置形式是核心设计选择，机翼布置在机身上部，能够让机身下部货舱的装卸口完全避开机翼结构干涉，方便散装货物、标准货板从侧方或尾部快速装卸，同时抬高的机翼位置可以让动力装置远离地面，在简易土质跑道、砂石跑道起降时减少地面杂物被吸入的风险，适配非标准机场的作业需求。尾翼部分采用常规单垂尾加水平尾翼的布局，垂尾前缘后掠角度经过初步配平计算，能够保证大载重状态下的航向稳定性，水平尾翼设置在垂尾根部下方，避开机翼下洗气流的直接干扰，在不同载重、不同飞行速度下都能提供足够的俯仰操纵力矩。机翼表面的分段结构设计，是考虑到后续复合材料部件的加工便利性，每一段机翼蒙皮都预留了对接安装边界，既可以采用传统铝合金铆接工艺成型，也能够适配复合材料真空导入工艺的加工尺寸限制，降低小批量试制阶段的模具成本。起落架部分当前处于结构预留阶段，设计上考虑采用前三点式起落架布局，主起落架安装位置对应机身下部的承力框结构，能够将着陆冲击载荷直接传递到机身主承力结构上，避免货舱地板承受额外冲击载荷，同时起落架舱预留了足够的收放空间，不会侵占货舱的有效装载容积。机翼后缘的襟翼、副翼结构预留了安装位，襟翼采用分段式设计，能够在低速起降阶段提供足够的升力系数，缩短货运作业的起降滑跑距离，副翼的操纵力矩经过初步估算，能够满足全飞行包线内的横侧操纵需求。整个机身的承力框采用等间距布置，框之间通过长桁连接形成整体承力结构，货舱地板预留了标准货系固定点的安装位置，能够适配不同规格的货物固定需求，避免飞行过程中货物移位影响重心。设计过程中还同步考虑了3D打印快速试制的可行性，部分非承力的内饰件、管路固定支架、操纵系统小部件都预留了适合3D打印的壁厚与安装公差，不需要额外加工模具就能完成小批量零件生产，加快原型机的试制进度。当前结构虽然尚未完成全部细节设计，但核心的气动布局、承力结构路径、装载空间边界都已经明确，后续只需要完成起落架细节设计、系统管路布置、蒙皮接口细化，就能进入原型机试制阶段，能够满足小吨位支线货运、应急物资投送、特殊区域物流转运的使用需求。
