隐身构型喷气式歼击机概念设计作品

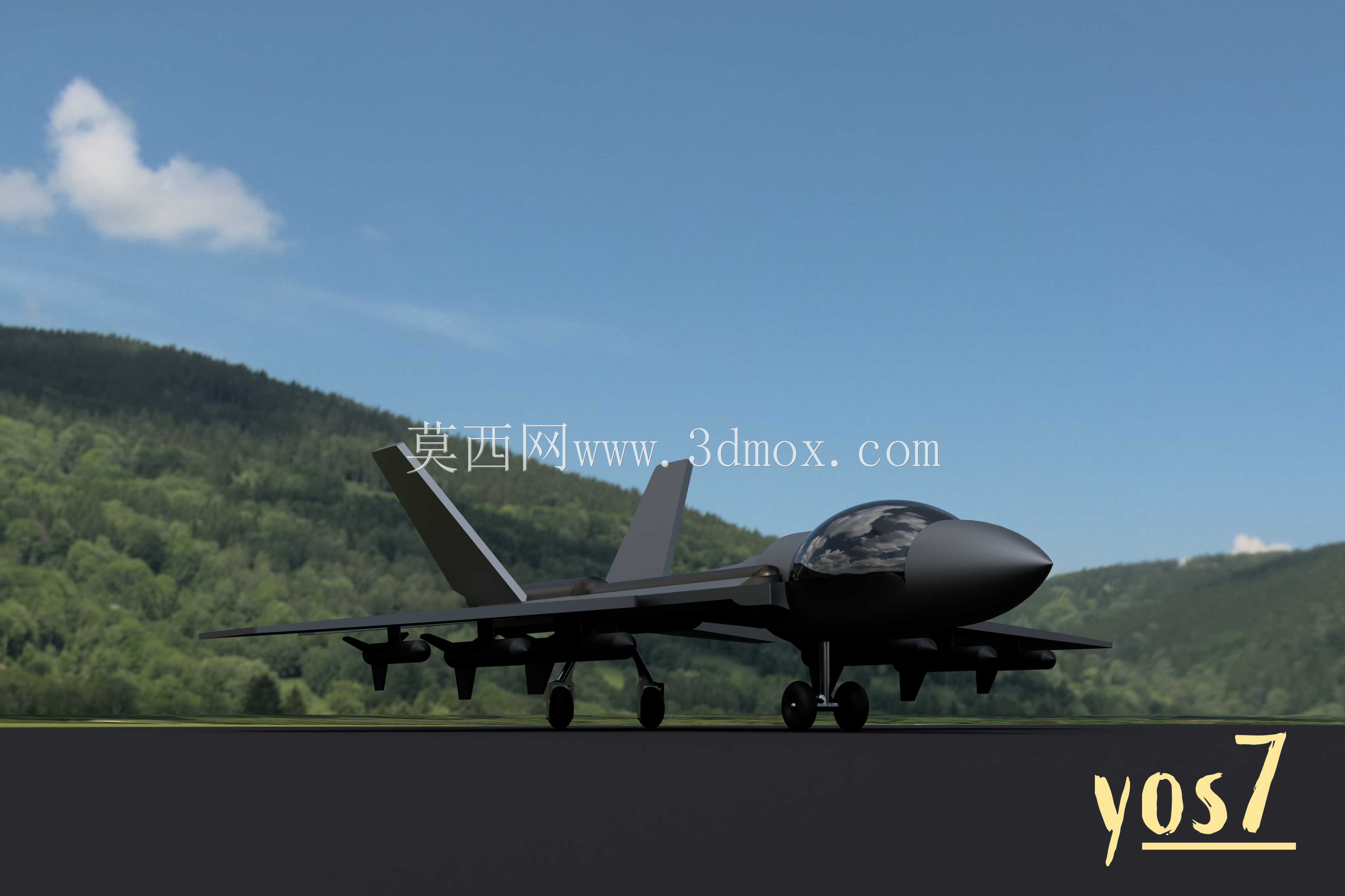

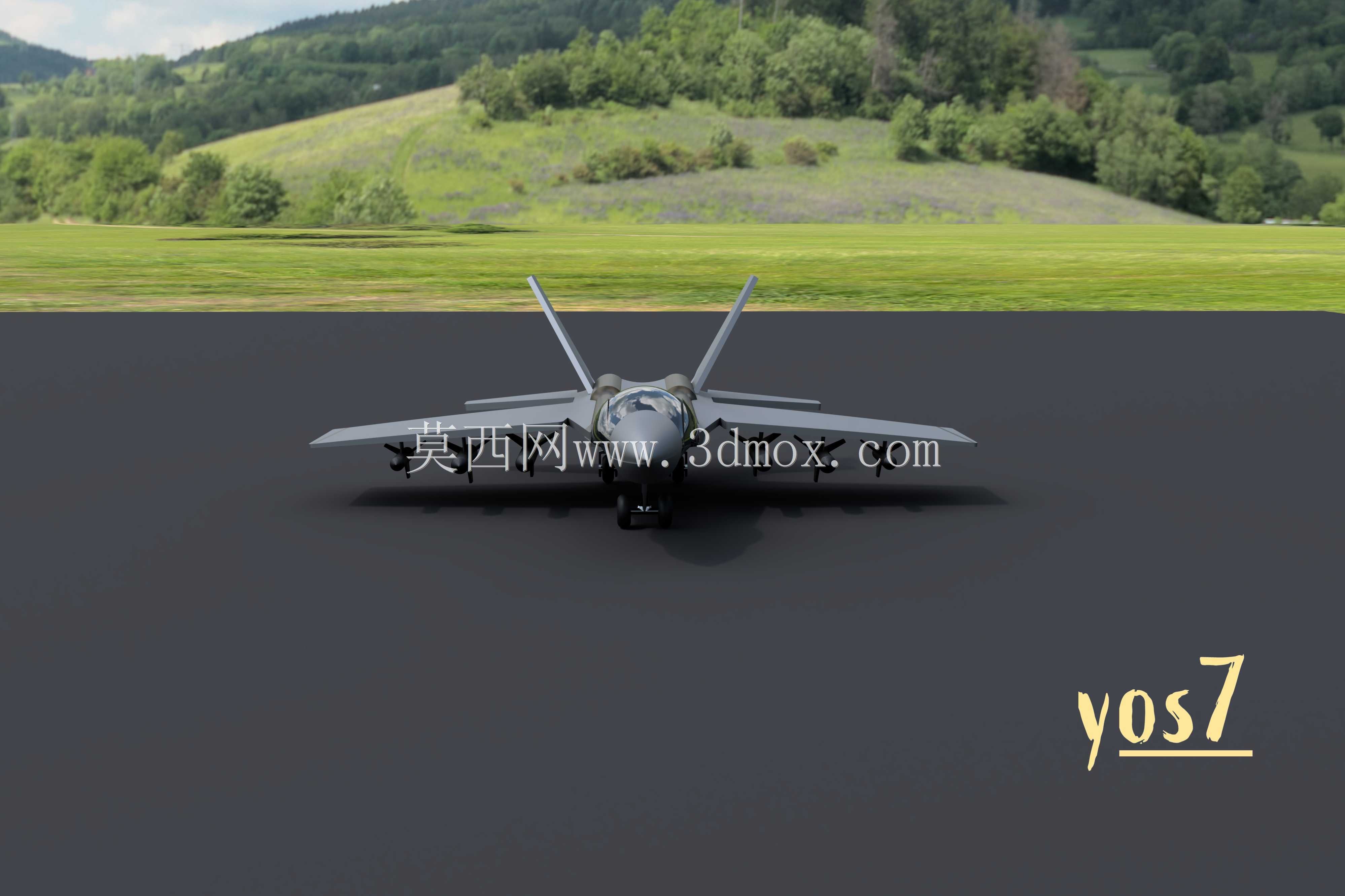

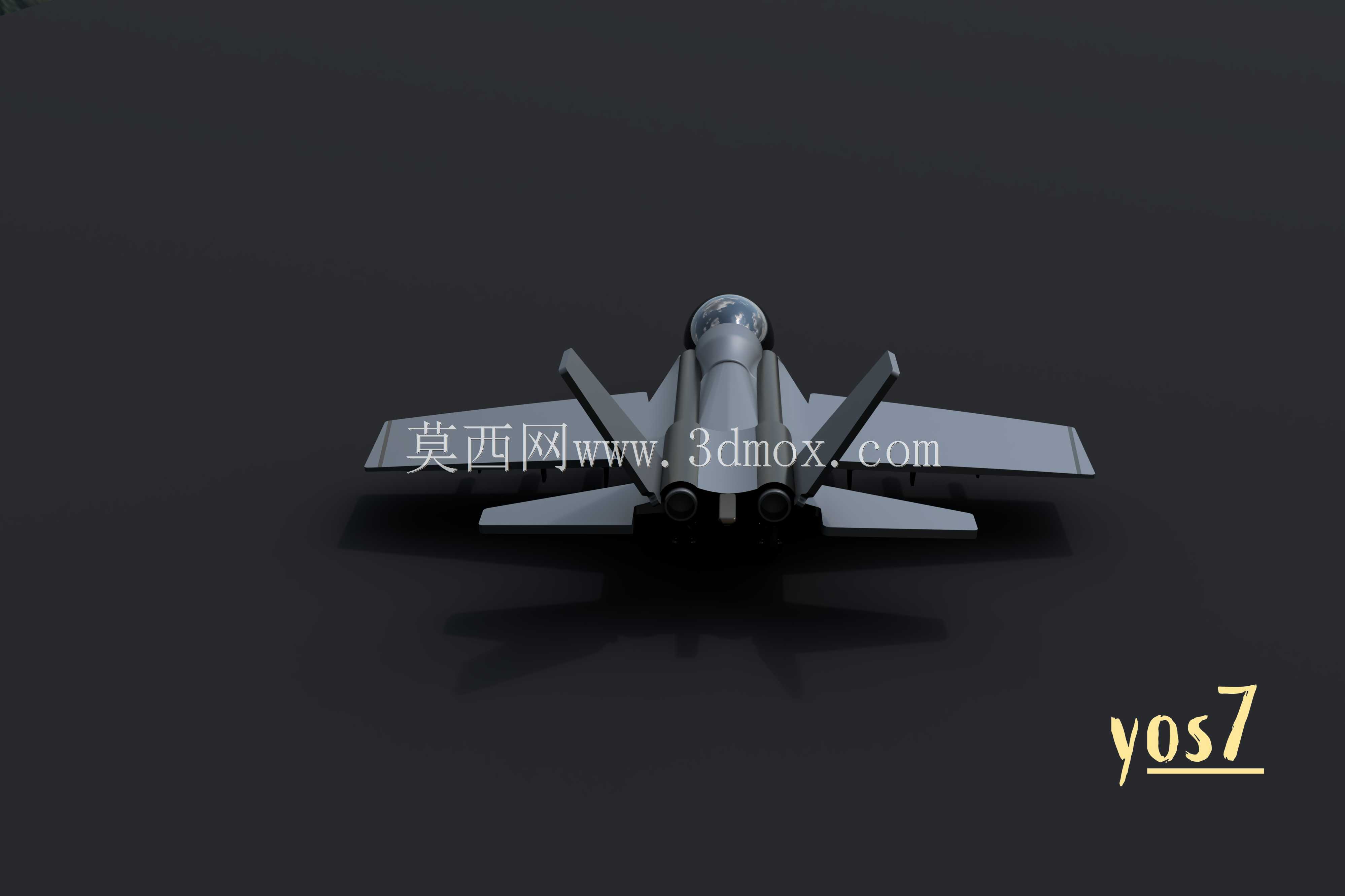

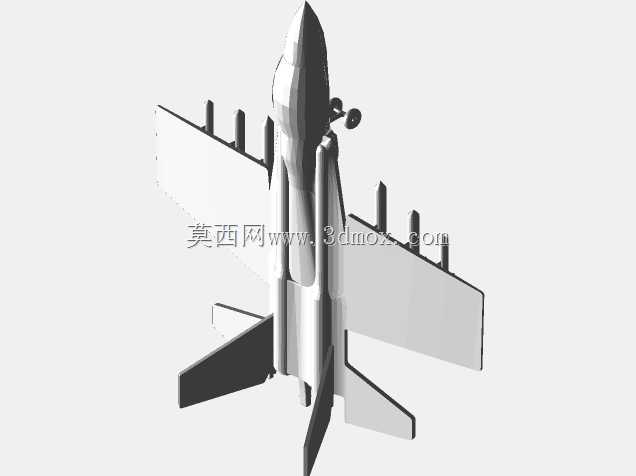

该喷气式飞行器概念方案采用低可探测性气动布局设计，整机棱边遵循平行化反射原则，将主要雷达散射波瓣控制在几个极窄的方位角范围内，降低被截获概率。机身与翼身融合段采用连续曲面过渡，无明显直角凸起结构，进气道采用背负式S弯构型，完全遮挡发动机压气机叶片这一强散射源，同时兼顾大迎角进气效率。整机起落架采用前三点式布局，前起落架为单轮结构，布置在座舱后下方的机身中轴线位置，主起落架为双轮结构，收纳于翼根下方的机身舱段内，起落架支柱带有缓冲阻尼结构，机轮配置刹车组件，可满足地面滑跑、起降阶段的载荷承载需求，起降滑跑过程中可承受垂直方向3g以上的冲击载荷，适配标准二级以上铺装跑道的使用场景。机翼采用大后掠角切尖三角翼构型，翼面与机身融合段平滑过渡，既降低跨音速飞行阻力，也能在亚音速阶段提供足够升力，垂尾采用外倾式全动垂尾设计，外倾角度约27度，兼顾航向稳定性与侧向隐身性能，垂尾舵面可差动偏转，配合机翼后缘的襟副翼实现高机动状态下的姿态控制。动力系统采用双发布局，尾喷口采用锯齿化修型设计，可降低后向雷达散射特征同时抑制红外辐射信号，喷口与后机身融合段做了整流处理，减少尾部紊流带来的阻力增量。该概念模型可用于飞行器气动布局教学演示、隐身设计原理可视化展示、飞行动力学仿真验证场景，建模过程中对整机气动外形做了参数化控制，可通过调整翼面后掠角、机身长细比、垂尾外倾角等参数快速迭代不同构型方案，适配不同飞行性能指标的设计需求。模型表面做了隐身涂层质感的材质表现，座舱盖采用镀金层透光材质模拟，可还原真实隐身战机座舱的电磁屏蔽特征，整机挂载点预留了翼下、机腹弹舱的接口位置，可拓展配套弹药模型完成满挂载状态的展示与仿真。在运动仿真层面，模型可实现起落架收放、舵面偏转、尾喷口调节等机构动作的模拟，可直接导入动力学仿真软件完成飞行动力学、地面滑跑特性的分析计算，外形尺寸按照真实重型歼击机的比例缩放设计，机身长度约22米，翼展约15米，机高约5米，可适配常规机场机库、停机位的尺寸边界要求，无需额外调整适配即可用于机场场景的可视化搭建。
