倾转旋翼垂直起降飞行器结构设计

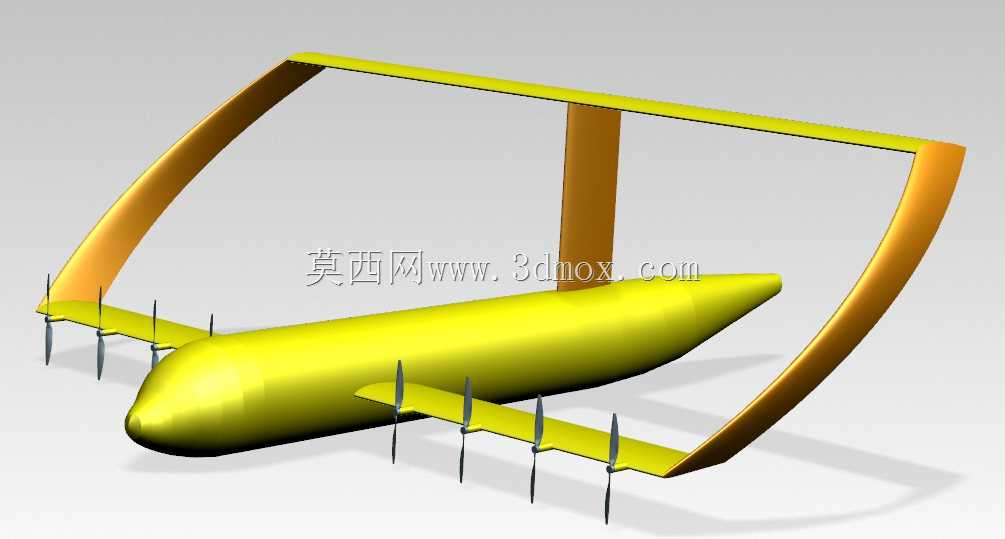

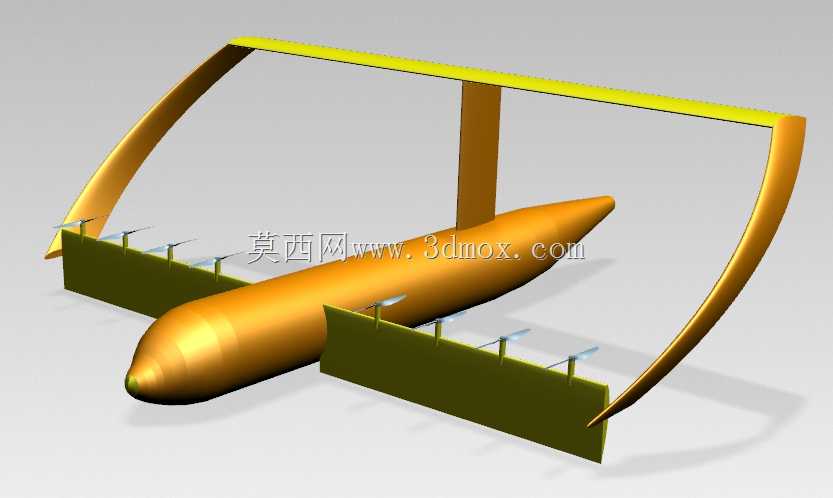

这款垂直起降飞行器采用倾转旋翼构型，核心设计目标是兼顾固定翼飞行器的高速巡航效率与多旋翼类设备的垂直起降能力，适配无专用跑道的复杂作业场景，可用于短途支线运输、应急物资投送、复杂地形巡检等作业场景，无需依赖长距离铺装跑道即可完成起降作业，在山地、海岛、城市楼宇间等受限空间具备较强的适配性。从结构布局来看，机身采用流线型纺锤体设计，截面沿航向逐步收窄，可有效降低巡航阶段的气动阻力，机身内部预留了航电设备、动力单元、载荷舱的安装空间，安装边界沿机身中轴线对称分布，重心控制在旋翼升力合力的作用范围内，避免垂直起降阶段出现姿态偏移。翼面采用环形框式连接结构，两侧翼段通过前后弧形框体连为整体，相比常规悬臂式机翼，该结构可大幅提升翼面整体刚度，降低旋翼高速转动时传递到机身的振动载荷，同时环形框体可在起降阶段为旋翼提供一定的防护，避免低空作业时旋翼剐蹭障碍物。旋翼单元沿两侧翼展方向等距布置，每个旋翼配套独立的倾转机构，可在垂直起降阶段保持旋翼轴垂直地面，提供全机升力，在巡航阶段逐步倾转至旋翼轴平行航向，提供前飞拉力，此时翼面产生主要升力，大幅降低飞行能耗，提升航程与航速。设计阶段重点考虑了倾转过程的力矩匹配，不同位置的旋翼在倾转过渡阶段会动态调整转速差，抵消姿态变化产生的附加力矩，避免过渡飞行阶段出现失稳。翼面与机身的连接位置经过受力优化，连接点布置在机身主承力框位置，可将旋翼拉力、翼面气动载荷均匀传递到机身整体结构，避免局部应力集中。外形尺寸上，翼展控制在适配中小型作业场景的范围，机身长度与翼展比例经过气动仿真优化，既保证垂直起降阶段的姿态稳定性，也兼顾巡航阶段的升阻比，旋翼与环形框体之间预留足够的安全间隙，避免旋翼转动时与结构件发生干涉，各旋翼的转动平面保持平行，垂直起降阶段各升力点的合力与机身重心重合，降低飞控系统的姿态修正压力。该结构设计可直接作为垂直起降飞行器的原理验证样机结构参考，也可用于小型无人垂直起降飞行器的结构迭代，建模过程中对各部件的安装接口、运动边界都做了明确约束，可直接用于后续的结构强度仿真、气动模拟以及样机加工环节。
