双机身布局垂直起降固定翼飞行器设计

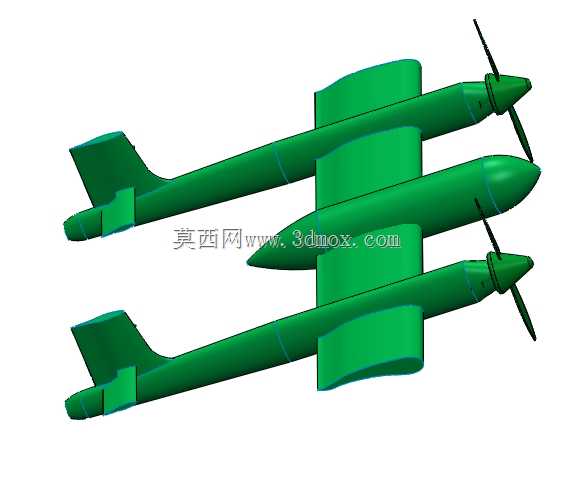

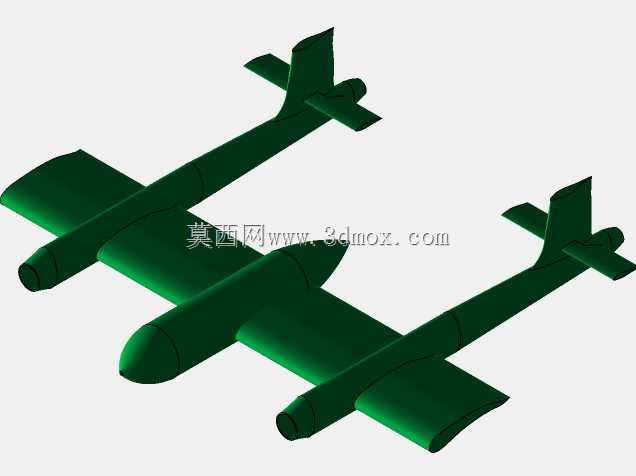

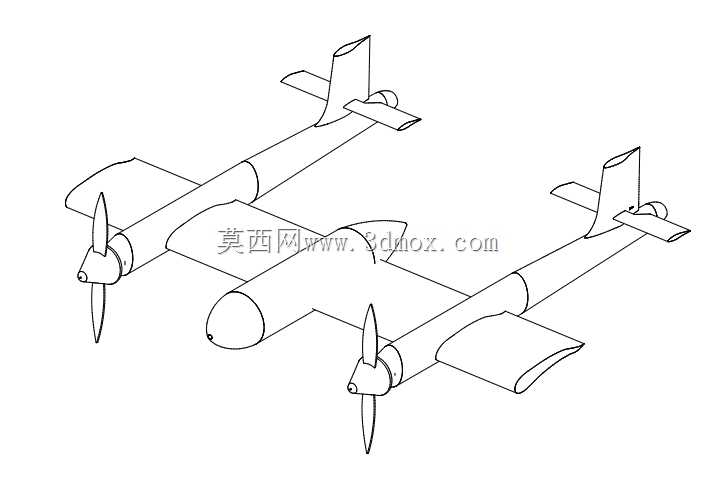

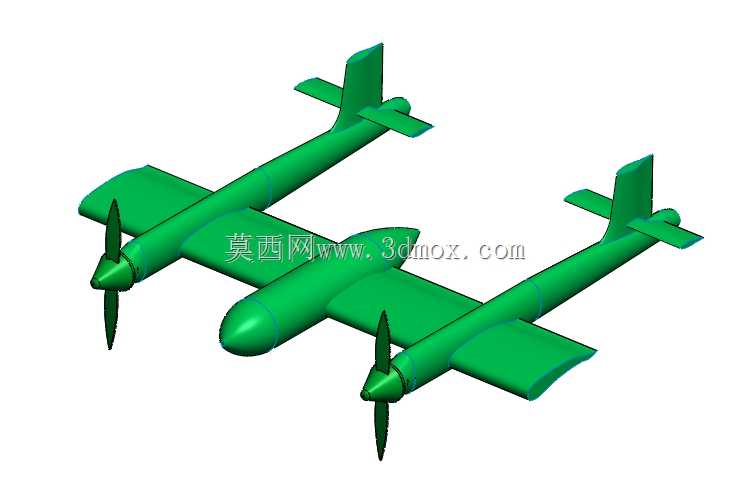

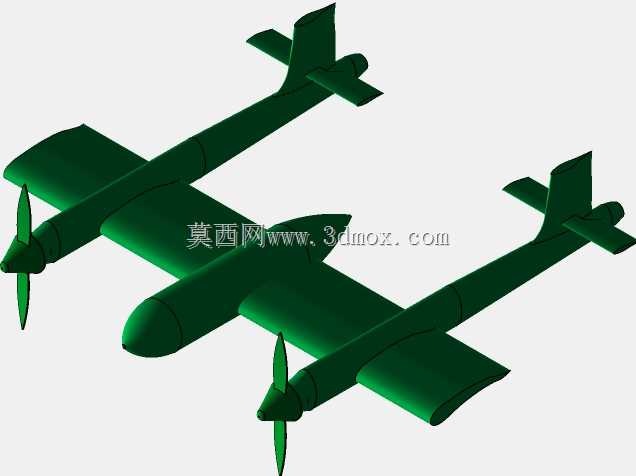

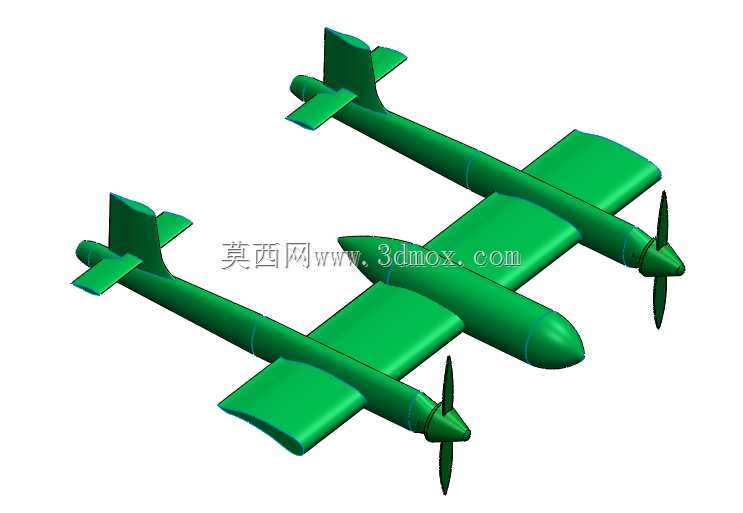

这款双机身布局的垂直起降飞行器，在设计阶段就瞄准了小范围空域作业、复杂地形起降的实际使用需求，区别于常规多旋翼无人机续航短、载荷上限低的短板，同时规避了传统固定翼飞行器对长距离起降跑道的硬性要求，能够在山地、舰船甲板、城市楼宇天台等狭小平整区域完成起降动作，适配低空测绘、边境巡检、应急通信中继等多类作业场景。从结构设计逻辑来看，采用双平行机身搭配中段连接翼的布局，一方面可以将升力面的载荷均匀分散到两个机身的承力框架上，降低单段机翼的翼根弯矩，减少结构件的补强重量，另一方面两个独立机身的尾部预留了充足的设备安装空间，可分别搭载动力电源、任务载荷模块，避免单机身布局下设备堆叠带来的重心配平难题。前部的拉进式螺旋桨动力单元，在垂直起降阶段可通过倾转机构调整推力方向，提供垂直方向的升力支撑，待飞行器爬升到预定作业高度转入平飞状态后，螺旋桨倾转到水平方向提供前飞拉力，此时主翼完全承担升力，相比纯多旋翼构型能够大幅降低动力功耗，提升航时覆盖范围。外形尺寸设计上，整体翼展控制在单人可搬运的尺寸边界内，两个机身的间距预留了充足的螺旋桨转动安全间隙，避免桨叶与机身、机翼结构发生干涉，机身截面采用流线型修形，降低平飞阶段的空气阻力，尾翼采用常规垂尾加平尾的布局，保证垂直起降阶段的姿态稳定裕度，以及平飞阶段的航向、俯仰操纵效率。建模过程中采用曲面造型方式完成整机的气动外形构建，每一处曲面的曲率都经过连续过渡处理，既保证了气动外形的顺滑度，也为后续的结构拆分、3D打印验证、模具开模加工预留了合理的壁厚与安装接口，机身内部预留了标准的航电设备安装槽位，可根据不同作业需求快速更换对应的任务模块，无需对主体承力结构进行大幅修改。起降阶段的动力匹配上，两个前置螺旋桨可协同调整推力输出，配合尾翼的舵面偏转，能够在六级以下风速条件下完成稳定的垂直起降动作，平飞阶段的巡航速度处于低空作业的最优效率区间，既不会因为速度过快导致航拍、测绘类任务的成像精度下降，也不会因为速度过低导致作业效率不足，机翼的翼型选用低速高升力翼型，在低亚音速飞行状态下能够保持较高的升阻比，进一步拓展整机的航程与作业半径。
