带涡轮结构的筒式反射镜组件结构设计

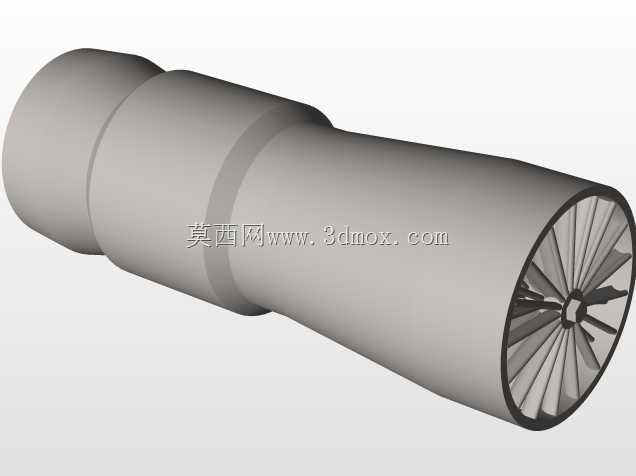

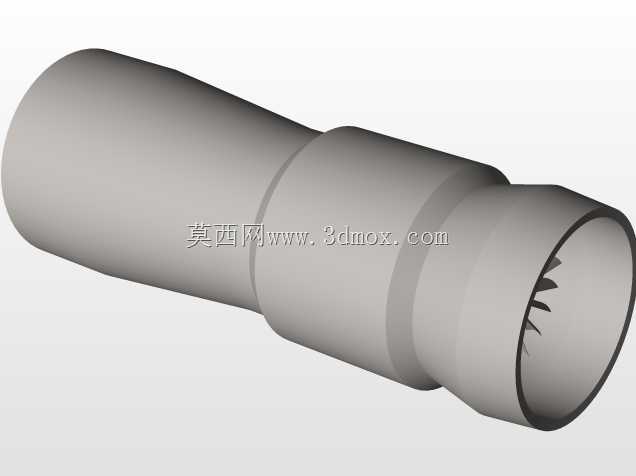

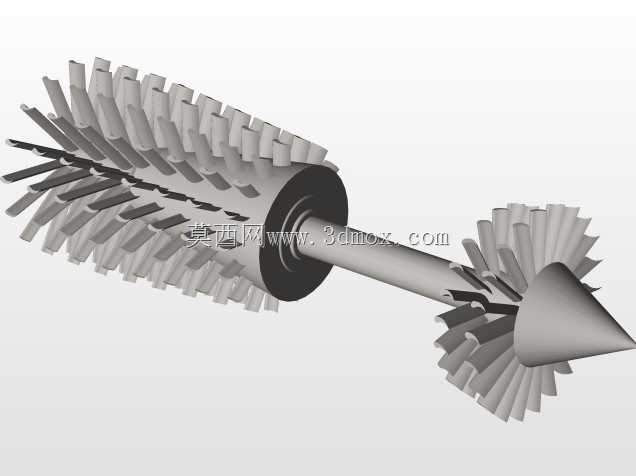

该结构件主要应用于需要气流导流配合光路反射的工业检测、光学采样类设备场景，在高速气流通过的通道内完成光线定向反射，同时依靠端部涡轮结构对通过的气流做整流处理，避免紊流干扰光路传输稳定性。从实际使用需求出发，整体采用阶梯变径筒身设计，不同直径的轴段分别对应安装定位、气流扩容、反射端固定三个功能区，安装时可通过阶梯轴面与设备内的安装孔位配合，依靠轴肩完成轴向定位，无需额外设计复杂的定位法兰，能有效压缩组件的安装占用空间，适配狭小腔体内的安装需求。端部的涡轮叶片采用径向均布设计，叶片型线沿气流方向做小角度倾斜，当气流从筒身大端流入时，叶片会对气流产生导向作用，将轴向冲入的气流梳理为均匀的旋流，减少气流在反射镜端面形成的乱流扰动，避免气流携带的杂质直接冲击反射镜面，同时旋流形成的离心效应可将气流中混杂的大颗粒杂质甩向筒壁，减少镜面沾污概率。反射镜嵌装在涡轮结构的中心定位座内，定位座与筒身内壁通过均匀分布的辐条连接，辐条的截面做流线型处理，降低对气流的阻挡作用，同时保证反射镜的安装同轴度，确保光线反射角度的精度。设计过程中优先考虑了组件的装配便利性，筒身采用等壁厚设计，各段变径位置做圆角过渡，减少应力集中的同时降低加工成型难度，涡轮叶片与中心定位座、辐条采用一体化结构设计，减少装配环节的累计误差，安装时仅需将筒身沿轴向推入设备对应安装位，通过轴段配合即可完成径向定位，轴向可通过卡簧或者紧定螺钉完成固定，安装边界可根据不同设备的腔室深度调整筒身各段的长度比例，适配不同的安装深度需求。筒身的小直径段可作为气流流出端或者光线入射端，根据实际设备的光路走向灵活调整安装方向，涡轮结构的叶片数量可根据实际通过的气流流速做适配调整，在低流速场景下可适当减少叶片数量降低风阻，高流速场景下增加叶片数量提升整流效果，反射镜的安装座预留有涂胶槽，装配时可通过结构胶完成反射镜的固定，避免硬性夹持造成镜面应力变形，影响反射精度。
