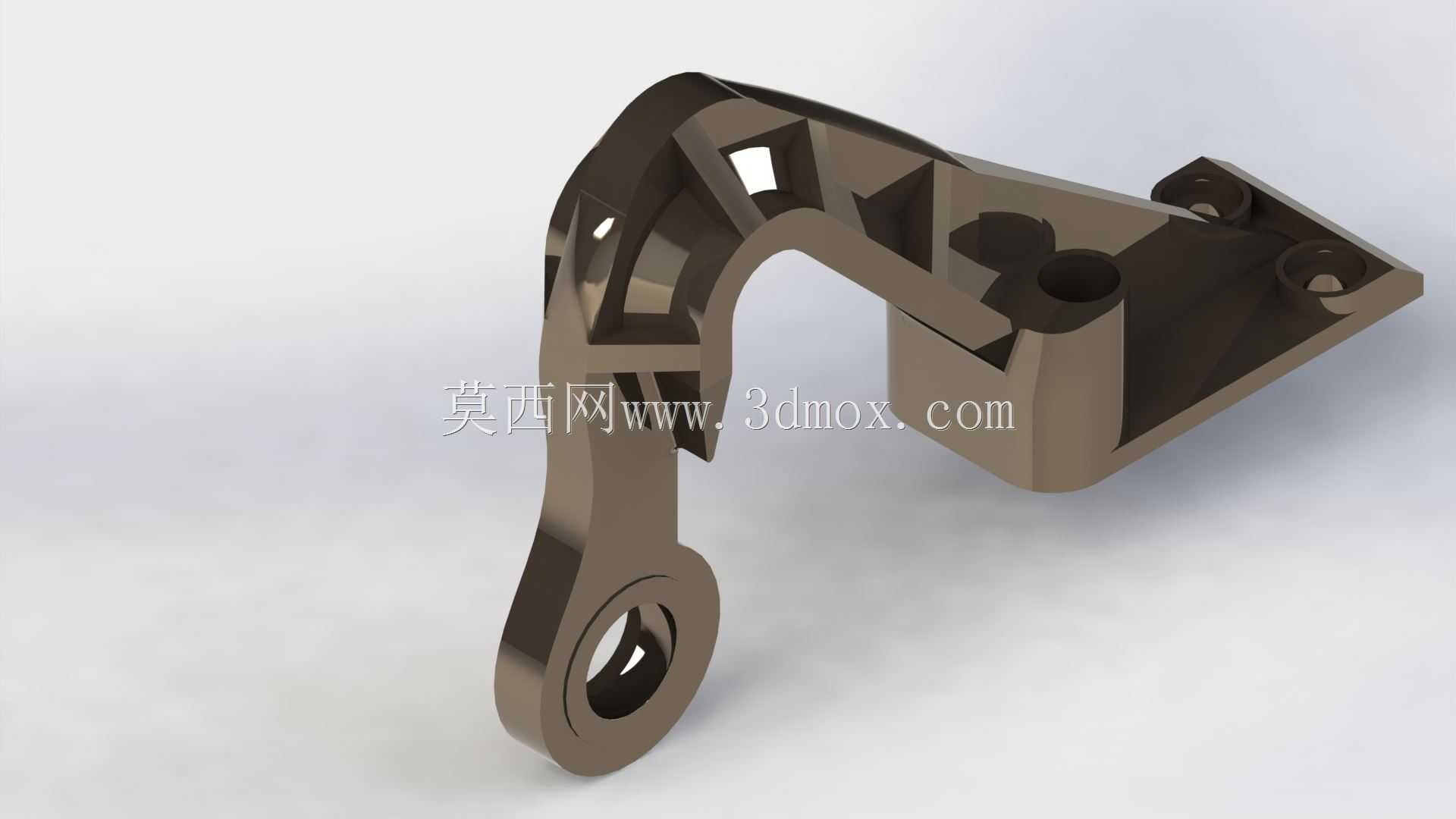

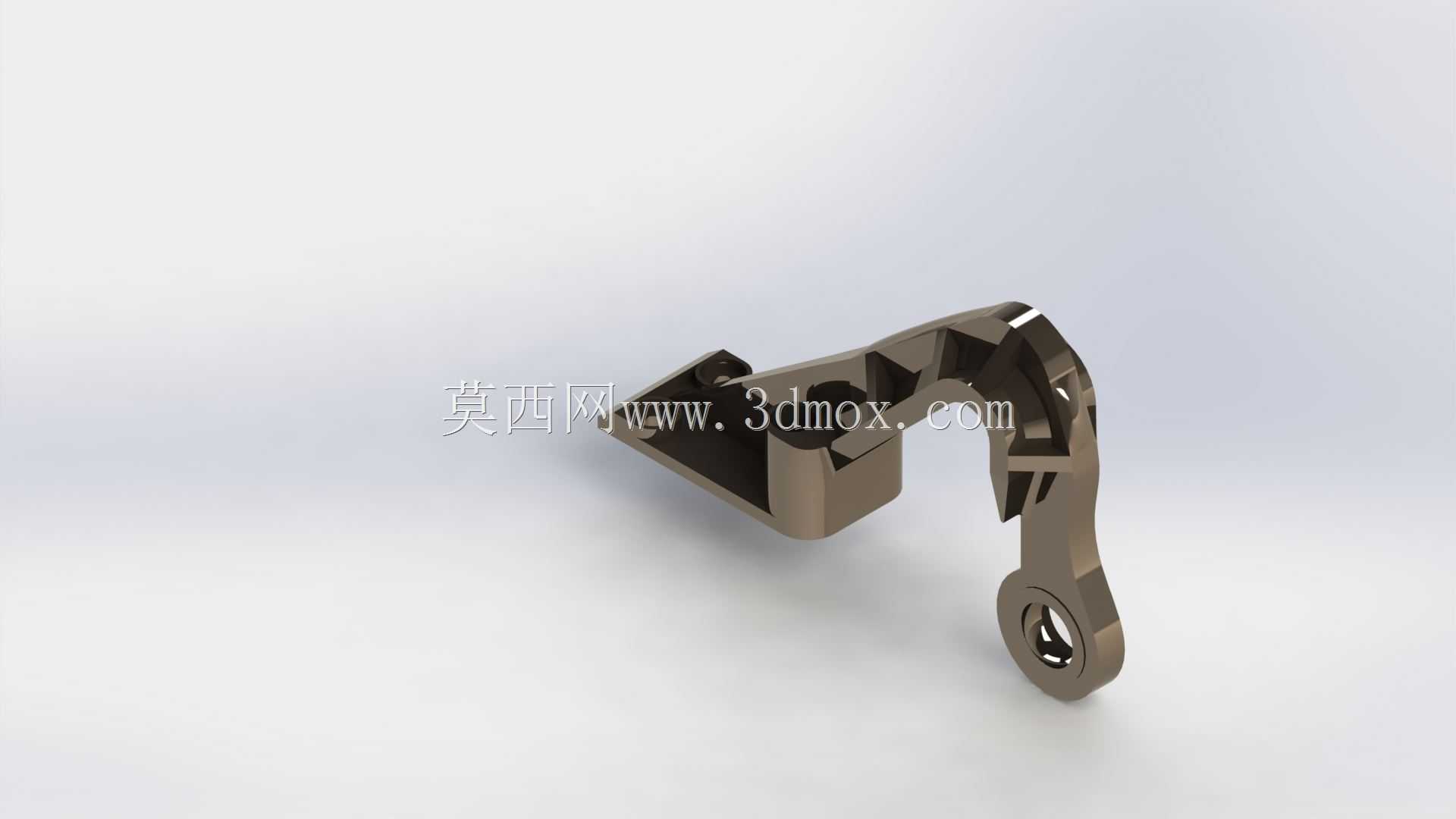

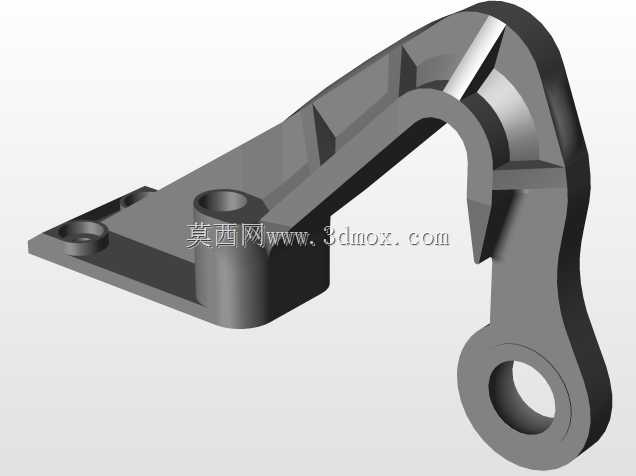

这款轴承支撑构件采用美铝合金作为基材,核心设计目标是在满足轴承安装定位、径向与轴向载荷承载要求的前提下,尽可能压缩结构自重,最终成品重量控制在290克,相比同载荷等级的钢制支架减重幅度超过60%,适配对运动部件惯量有严格限制的高速往复运动机构。从实际应用场景来看,这类支架常部署在自动化产线的线性传动模组末端、轻型输送设备的从动辊支撑位、小型检测设备的转轴定位端,尤其适合安装空间局促、需要频繁调整支撑位置的工位,铝合金基材自带的抗锈蚀特性也让它能在常规湿度的工业车间环境中长期使用,无需额外做表面防锈涂装。
设计过程中优先做了载荷路径的拓扑优化,没有采用传统轴承座的整块实体围合结构,而是顺着轴承工作时的受力方向布置加强筋,把非承载区域的材料全部去除,侧面的镂空结构既减轻了重量,也能在轴承运转产生热量时加快空气流通,辅助降低轴承工作温度。安装边界上,支架一端设置了两个沉头安装孔,可通过M5内六角螺栓固定在安装基准面上,孔位公差控制在±0.02mm,能保证安装后轴承孔的同轴度满足使用要求;另一端的轴承安装位采用镗孔加工,孔壁预留了轴承外圈的过盈配合余量,安装时可通过热装或压装的方式固定标准轴承,孔端的限位凸台能精准卡住轴承外圈端面,避免轴承运转时出现轴向窜动。
结构细节上,支架的弯折过渡处全部采用圆角过渡,避免应力集中导致的构件断裂,筋条厚度从安装端到轴承端逐步收窄,匹配不同位置的受力大小,不会出现局部刚度过剩或者强度不足的问题。实际选型时需要注意,这款支架适配的轴承径向额定载荷不超过2kN,轴向载荷不超过0.5kN,适合轻载高速的传动场景,不能替代重载设备的铸钢轴承座,安装时需要保证基准面的平面度不低于0.05mm,避免强行锁附螺栓导致支架变形,影响轴承的回转精度。
