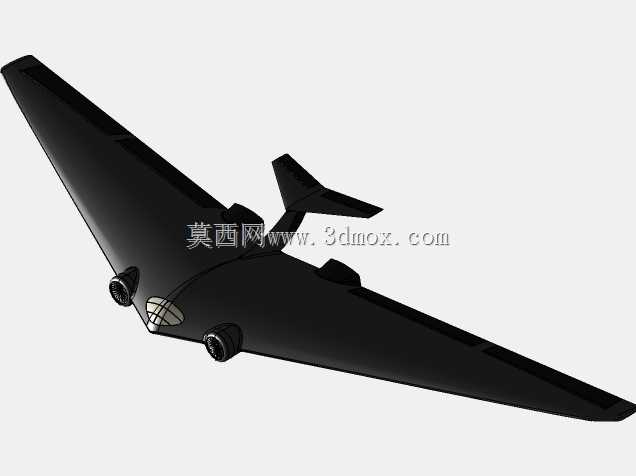

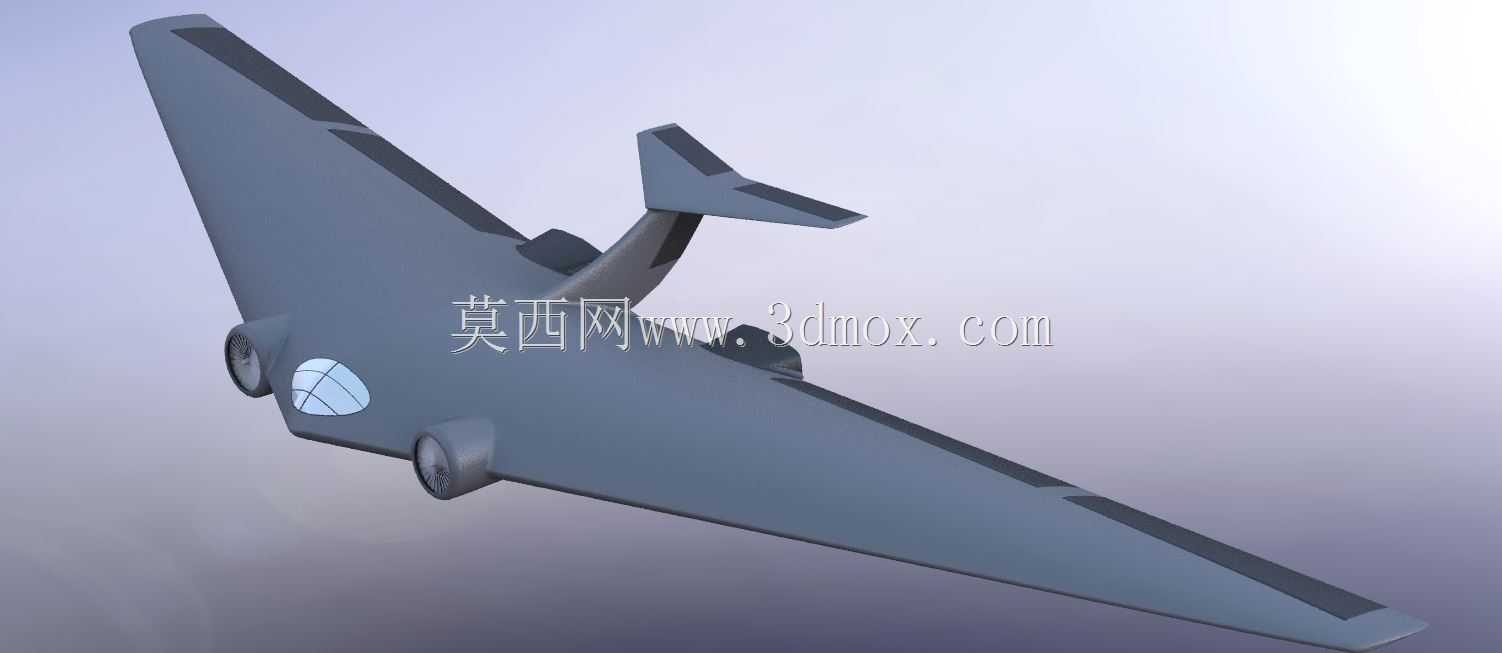

飞翼布局概念飞行器结构设计

这款飞翼布局的飞行器结构，在设计阶段就围绕低阻气动需求做了整体构型优化，没有传统飞机的独立平尾与垂尾结构，整个升力面与机身融合为一体，能在亚音速飞行阶段获得更高的升阻比，适合长航时低空巡航类的应用场景，比如小范围区域航测、短途轻型运输验证等场景的原理样机开发。从结构设计逻辑来看，整个机体的载荷传递路径做了一体化整合，机翼前缘后掠角度经过气动测算确定，翼身融合段的过渡曲面做了连续曲率处理，避免飞行过程中出现局部气流分离的问题，尾翼采用单垂尾加小型端板的构型，在不破坏飞翼整体低阻特性的前提下，补足航向稳定性，解决纯飞翼布局航向阻尼不足的常见问题。动力单元采用翼下吊装的双发布局，发动机短舱的安装位置避开了机翼上表面的气流附着区，短舱与机翼的连接结构做了整流过渡，既减少了动力段对机翼气动效率的干扰，也方便后期维护时快速拆装动力模块，短舱的安装边界预留了足够的检修操作空间，不需要拆解主翼结构就能完成核心动力部件的更换。座舱段设置在机身前部左侧，座舱罩采用曲面透明件构型，和机身曲面完全齐平，没有突出的结构棱角，能进一步降低飞行阻力，座舱内部的安装边界预留了飞控设备、乘员位的布置空间，结构承力点沿着机身纵梁分布，能把座舱段的载荷均匀传递到两侧主翼的翼梁结构上。主翼的翼型采用低速高升力翼型，翼尖做了切尖处理，减少翼尖涡流带来的诱导阻力，整个机翼的内部空间可以充分利用，用来布置燃油箱、航电设备舱，不需要额外占用机身的有效空间，相比传统筒身加机翼的构型，空间利用率能提升近四成。起落架的安装位置预设在机身下部靠近重心的区域，三个起落架的承力点都对应机身主承力框的位置，能承受着陆时的冲击载荷，不会出现局部结构应力集中的问题。整个模型的曲面建模都做了G2连续处理，不管是做气动仿真分析，还是后续的3D打印验证样机，都能直接复用模型的曲面数据，不需要再做额外的几何修复，结构分件也按照实际装配逻辑做了拆分，每个部件的安装定位面都预留了装配公差，方便后续做结构干涉检查与装配模拟。
