入门练习用简易固定翼轻型飞机结构

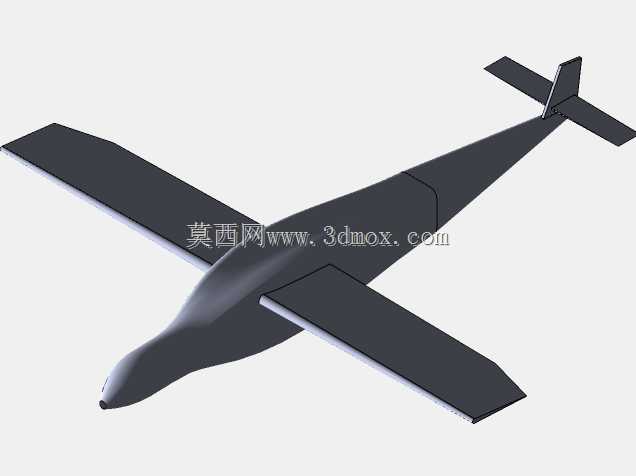

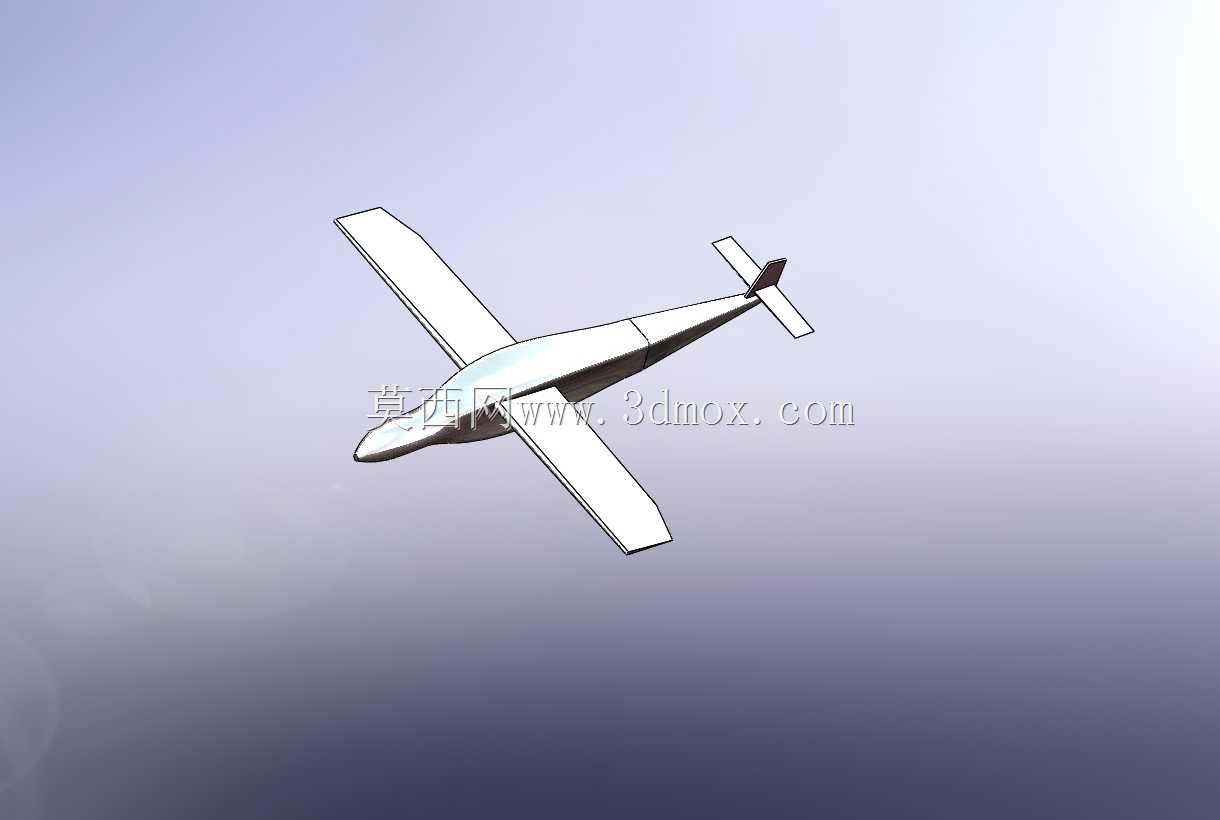

这款简易固定翼飞行器结构，主要面向航空科普教学场景、三维建模入门练习以及初级航模设计参考使用，整体结构做了大量简化处理，去掉了复杂的内部航电、动力系统细节，保留了固定翼飞机最核心的气动外形与主体承力结构逻辑，非常适合刚接触航空类三维建模的从业者梳理固定翼飞行器的基本布局逻辑。从实际用途来看，该结构可作为中小学航空科普课程的展示教具，帮助学习者直观理解固定翼飞机的机翼、机身、尾翼、动力舱的基本位置关系与功能分区，也可作为初级航模设计的基础蓝本，在此基础上添加动力组件、遥控组件即可拓展为可飞行的航模产品，同时也能作为三维建模练习的典型案例，帮助新手掌握曲面拉伸、对称建模、翼型放样等基础建模操作。设计思路上完全遵循入门级简化原则，机身采用流线型直筒过渡构型，没有设置复杂的曲面凹陷与设备舱开口，降低建模难度的同时也保留了低空低速飞行器所需的基本气动外形，机翼采用平直矩形翼构型，没有设置后掠角与上反角的复杂参数，翼型选用最基础的平凸翼型，能够满足低速飞行时的升力需求，同时建模时仅需通过简单的放样操作即可生成翼面结构，尾翼采用常规的水平尾翼加垂直尾翼的布局，垂尾设置在机身尾部末端，平尾对称布置在垂尾根部两侧，能够保证基本的飞行俯仰与航向稳定性，机身头部预留了动力安装位，可根据实际使用需求加装螺旋桨动力组件或者配重块来调整整机重心位置。外形尺寸方面，整机翼展与机身长度的比例控制在1.2:1左右，属于典型的低速轻型固定翼比例，机翼的相对厚度设置在12%左右，既能够保证足够的结构强度，也不会产生过大的飞行阻力，机身截面采用近似椭圆的过渡构型，最大宽度位于机翼安装位置，向头尾两端逐渐收窄，尾翼的尺寸按照常规低速飞行器的配平需求设置，平尾面积约为机翼面积的18%，垂尾面积约为机翼面积的10%，能够满足基本的操纵稳定性需求。安装边界上，机翼与机身采用插接式的连接结构，在机身中部两侧预留了标准的翼梁安装槽，无需复杂的连接件即可完成机翼与机身的装配，尾翼与机身尾部同样采用插接定位，各个部件的安装面都做了平面化处理，降低装配时的对位难度，整机没有设置复杂的可动操纵面结构，所有翼面都为固定构型，进一步降低了结构复杂度与装配难度，非常适合入门阶段的结构认知与建模练习使用。
