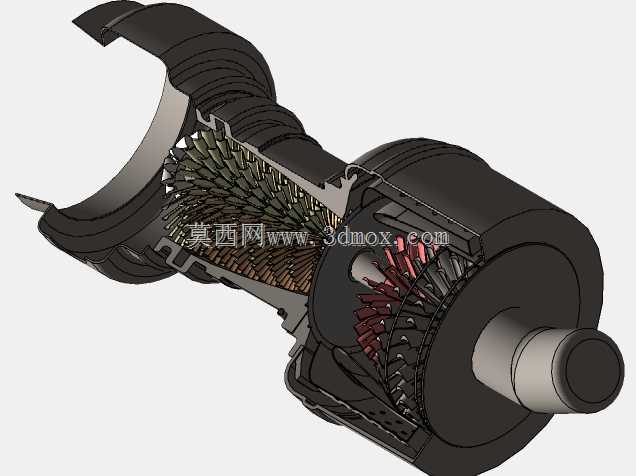

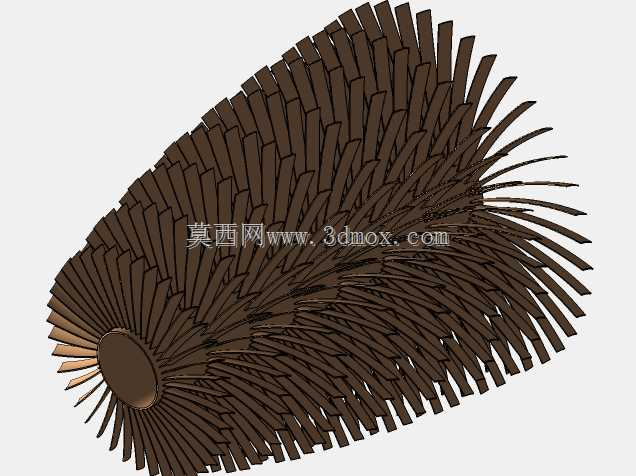

剖视结构喷气式燃气轮机结构展示

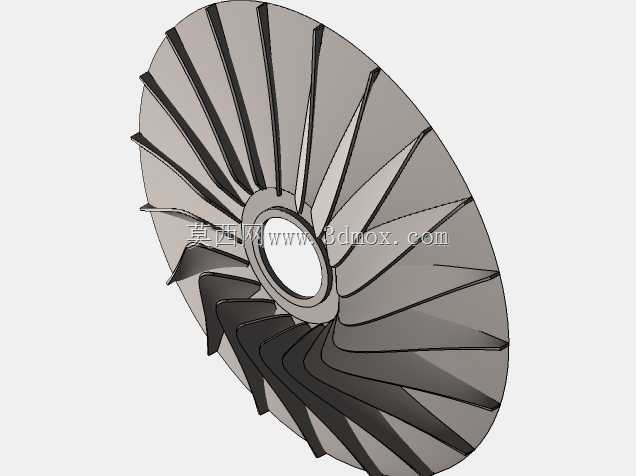

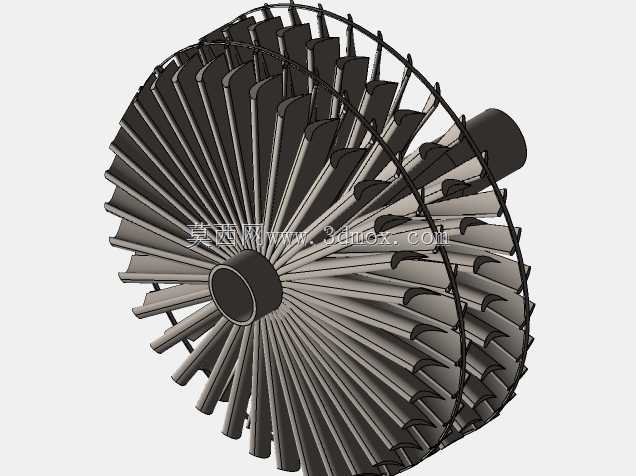

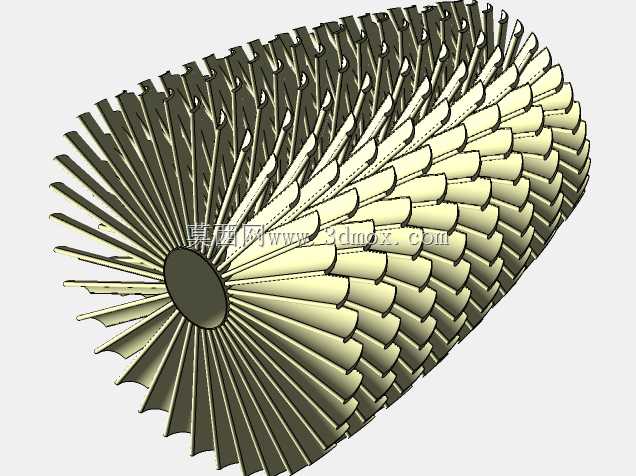

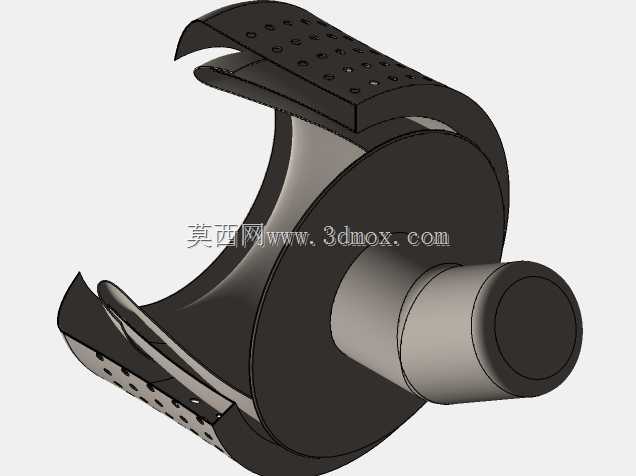

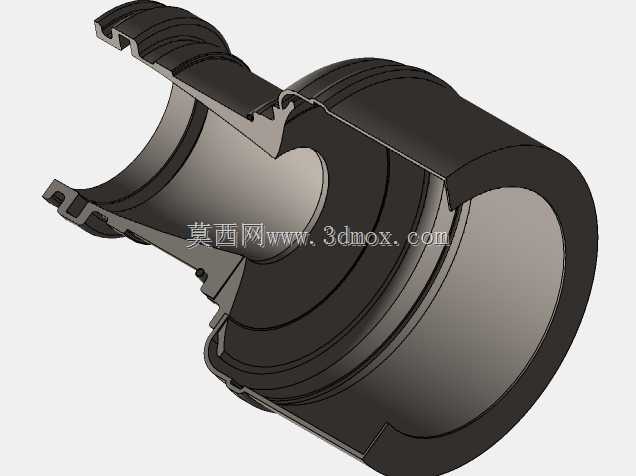

这款剖视呈现的燃气轮机结构，核心服务于航空推进与分布式能源发电场景，在航空领域可作为小型飞行器的核心动力输出单元，在地面能源场景中可配套小型发电机组完成热电转换，也可作为高校机械专业透平机械方向的教学演示载体，帮助从业者直观理解燃气轮机的工作逻辑。从结构设计逻辑来看，整体采用同轴串联的布局，进气端、压气机段、燃烧室段、涡轮段、排气轴段沿轴向依次排布，剖视结构完整展现了内部多级压气机叶片与涡轮叶片的排布角度，压气机段采用渐缩流道设计，每一级叶片的安装角沿气流方向逐级调整，确保进气被逐级压缩时气流损失控制在合理区间；燃烧室段预留了燃油喷嘴安装位与掺混孔结构，可保证压缩空气与燃油充分混合后稳定燃烧，避免出现局部过热导致叶片烧蚀的问题。涡轮段的叶片采用带叶冠的结构设计，工作时可减少叶顶间隙漏气损失，同时降低叶片振动带来的疲劳失效风险，涡轮与压气机通过中心轴刚性连接，工作时涡轮输出的功一部分驱动压气机持续运转，剩余功作为输出功传递给负载端。从安装边界来看，整体为回转类柱体结构，外部机匣的安装法兰预留了标准螺栓孔位，可直接对接进气道与排气喷管的安装接口，中心输出轴的轴径与轴伸长度匹配常规负载连接的尺寸要求，机匣外部的加强筋沿轴向布置，既可以降低整机重量，也能保证高温工作状态下机匣的结构刚度，避免受热变形导致转子与静子发生碰磨。设计过程中重点考量了气流通道的顺滑过渡，从进气口到排气口的流道没有出现突变截面，可减少气流在流道内的涡流损失，各级叶片的叶型采用成熟的翼型截面，在保证气动效率的同时，也兼顾了叶片的结构强度，能承受高温高压燃气的持续冲击。
