喷气式航空发动机螺旋桨结构设计

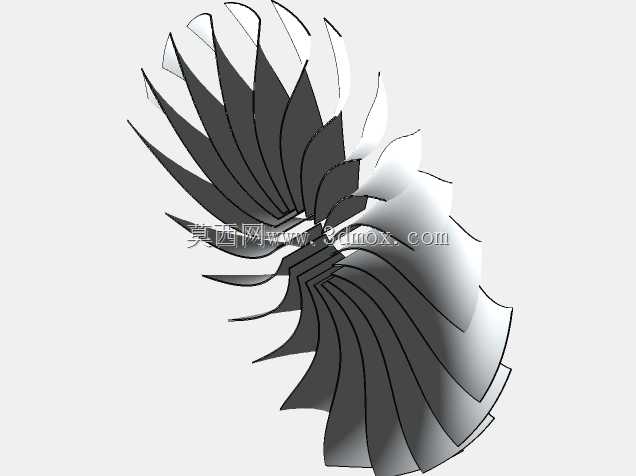

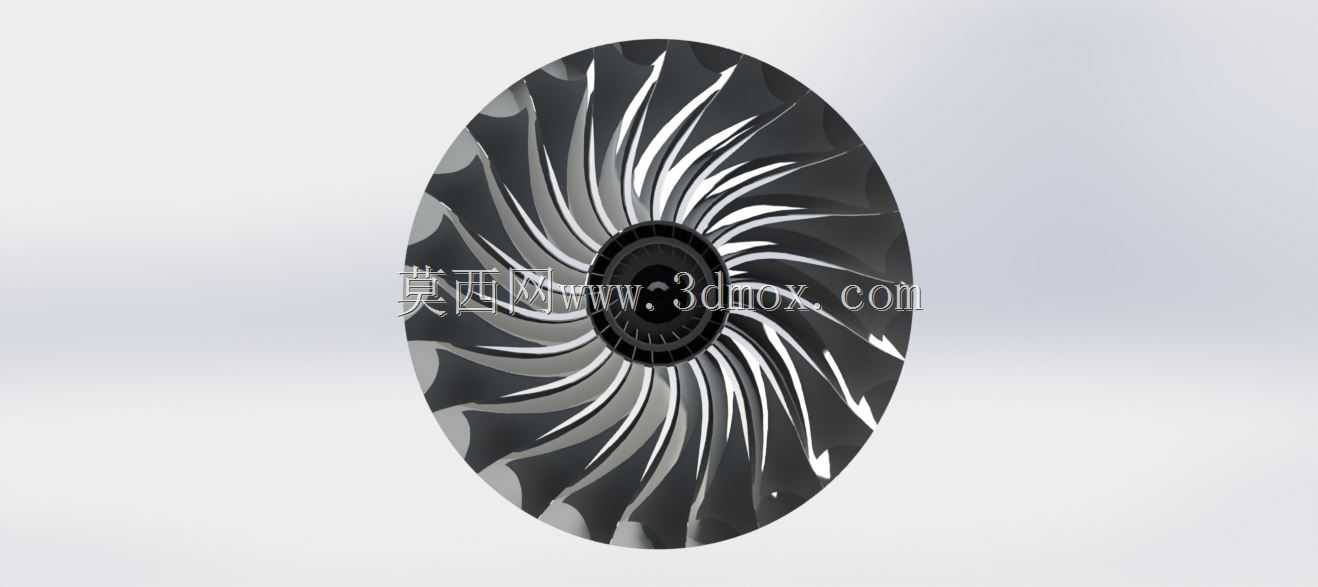

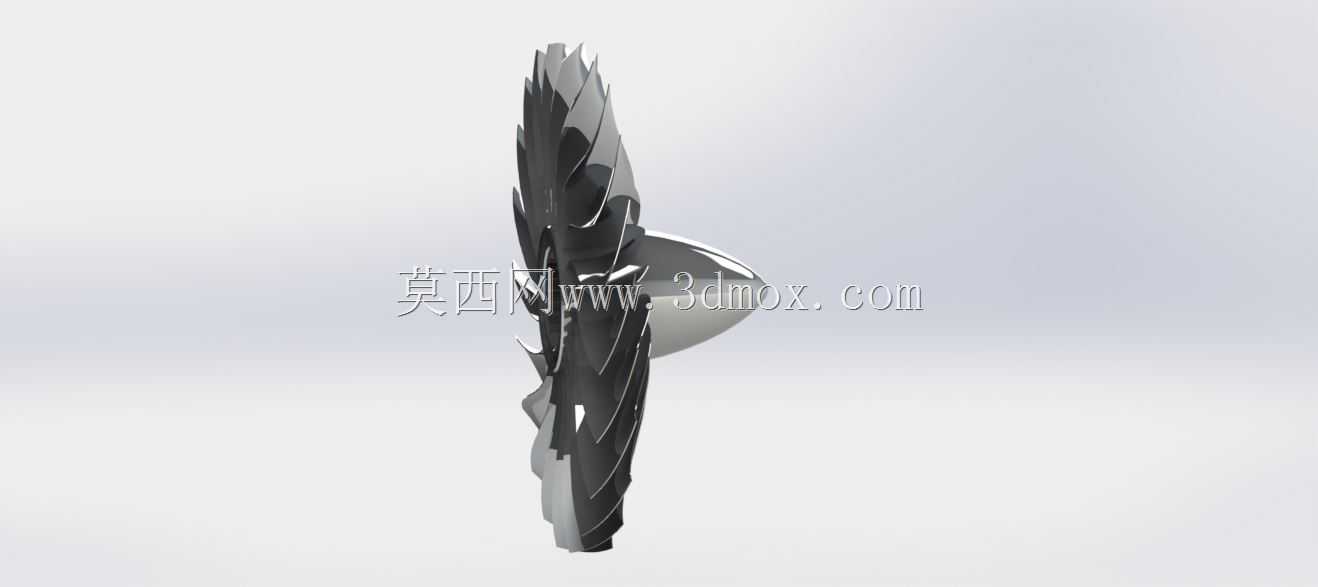

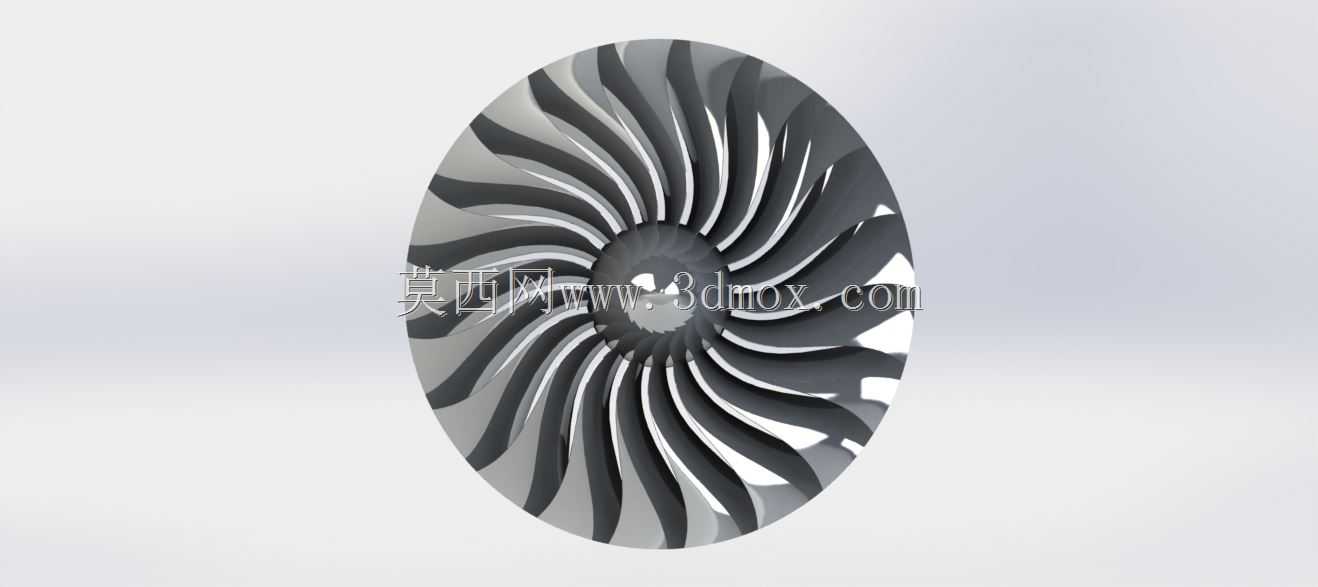

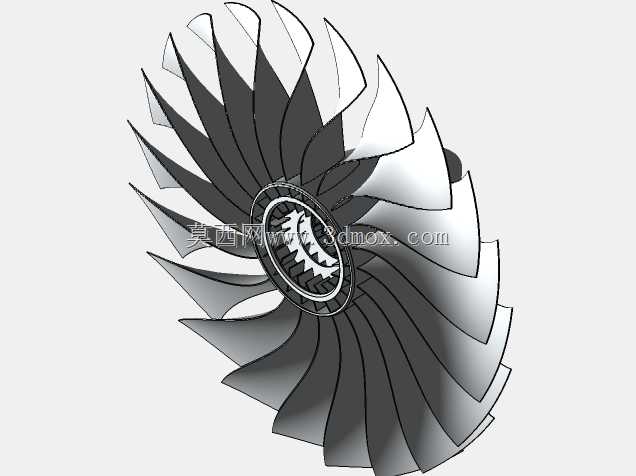

该螺旋桨结构主要适配亚音速段喷气式航空动力单元，在小型通航飞机、靶机、短距起降无人机的动力系统中承担核心推力输出作用，实际运行中通过高速旋转将发动机输出轴的扭矩转化为空气轴向推力，同时兼顾低速工况下的进气预压功能，为后端压气机提供稳定均匀的来流条件。从结构设计逻辑来看，整体采用多叶片大扭角布局，叶片沿桨毂周向均匀分布，各截面翼型沿展向做连续扭转变形，匹配不同旋转半径处的线速度差异，保证从叶根到叶尖的各截面攻角均处于高效升阻比区间，避免叶尖失速、叶根气流分离等问题，提升全工况下的推进效率。桨毂部分采用流线型整流罩设计，一方面降低桨毂位置的空气阻力，减少旋转过程中的紊流损失，另一方面为叶片安装提供足够的刚性支撑，传递发动机输出的大扭矩，同时预留标准的法兰安装接口，匹配对应型号发动机输出轴的安装尺寸，安装边界需保证桨叶旋转平面与发动机轴线垂直，叶尖与发动机舱内壁预留足够的安全间隙，避免运行过程中出现刮碰。叶片型面采用后掠式设计，可有效降低高转速下叶尖区域的激波阻力，适配喷气式动力单元的高转速工作特性，叶片根部做加厚过渡处理，提升旋转过程中的抗疲劳强度，承受离心载荷与气动交变载荷的长期作用，减少结构失效风险。实际选型匹配过程中，需结合发动机的额定转速、输出功率、飞行包线范围调整桨叶的弦长、扭角分布与安装角，保证螺旋桨的工作特性与发动机输出特性、飞行器整体气动特性匹配，在巡航工况下达到最优的推进效率，降低燃油消耗。该结构的三维建模过程中，对各翼型截面的衔接做了连续曲率处理，保证型面光滑过渡，既满足气动性能要求，也为后续的结构强度仿真、数控加工、模具开模提供准确的数模基础，可直接用于动力系统的性能仿真验证、零部件加工出图以及装配干涉检查，减少设计迭代过程中的重复建模工作量。
