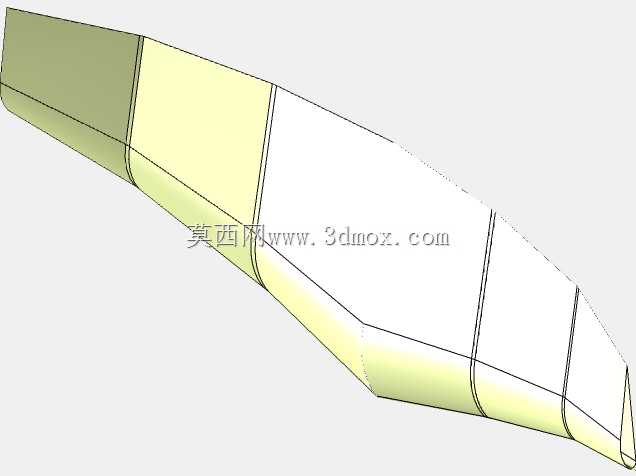

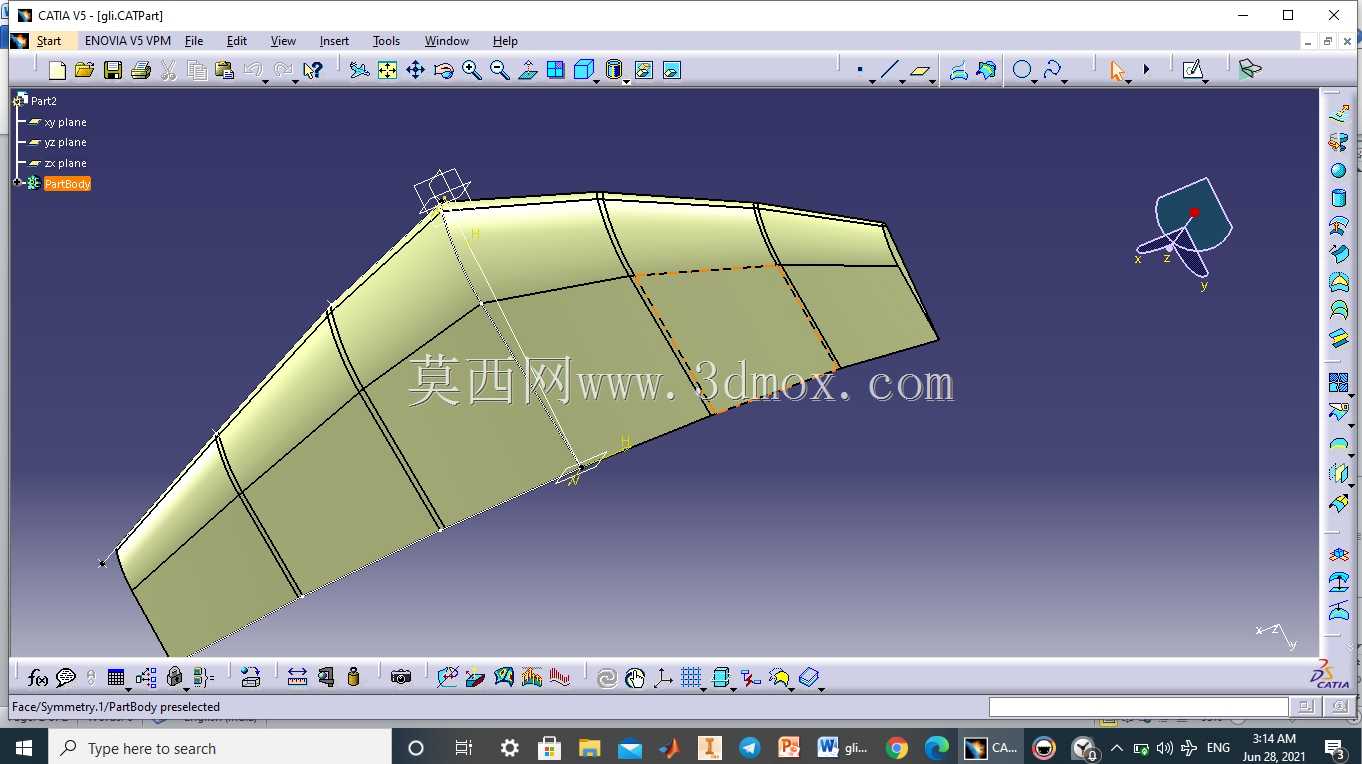

滑翔机主机翼曲面结构造型设计

滑翔机主机翼作为无动力航空器的核心升力部件，其曲面造型精度直接决定整机滑翔比、低速操控稳定性与失速特性，在轻型运动滑翔机、航空教学实训器材、航模竞技装备等场景中，主机翼的曲面设计都是结构研发环节的核心工作。这款主机翼造型在设计过程中，优先围绕低速滑翔工况下的气动需求展开，沿翼展方向设置多段翼型控制截面，从翼根到翼尖逐步调整翼型相对厚度、扭转角与后掠角度，翼根区域保留足够的结构厚度，用于对接机身主承力梁，预留的安装接口可适配常见的上单翼滑翔机机身连接结构，安装边界充分考虑翼根与机身整流罩的过渡配合需求，避免飞行过程中出现不必要的气流干扰。设计阶段针对滑翔机易出现的滚转不稳定问题，在不同翼展位置的二面角设置上做了差异化处理，靠近翼根的区段二面角偏小，保证机翼与机身连接区域的结构刚度，降低翼根处的交变应力集中；靠近翼尖的区段逐步增大二面角，提升整机横向静稳定性，避免低空滑翔时遇到侧风扰动出现意外滚转。曲面构建过程中采用多截面曲面过渡的方式，保证相邻翼型截面之间的曲面曲率连续，没有突兀的折角或曲率突变，减少飞行过程中的压差阻力，翼面的曲面精度可直接衔接后续的蒙皮铺贴、翼肋定位等生产工序，翼肋的安装定位线可直接从曲面模型上提取，无需二次转换。从安装尺寸来看，该主机翼的展弦比适配轻型滑翔机的整机尺寸要求，翼尖处的外形做了切尖处理，既可以降低翼尖涡流带来的诱导阻力，也能减少地面转运、存放过程中翼尖磕碰损坏的概率，机翼前缘的曲面弧度严格匹配低速翼型的气动要求，保证在小迎角飞行状态下气流能够平顺附着在翼面上，延缓失速迎角的到来，提升滑翔机的低空操作安全裕度。整个曲面造型在保证气动性能的前提下，也兼顾了后续结构设计的便利性，翼面内部预留的翼梁、翼肋安装空间充足，可根据不同的整机重量要求，适配木质、复合材料等不同材质的内部承力结构，不需要对曲面外形做大幅调整即可满足不同载重等级滑翔机的使用需求。
