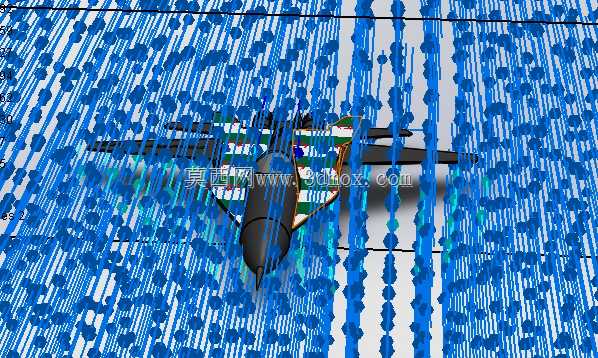

苏霍伊Su27战斗机流动模拟三维数模

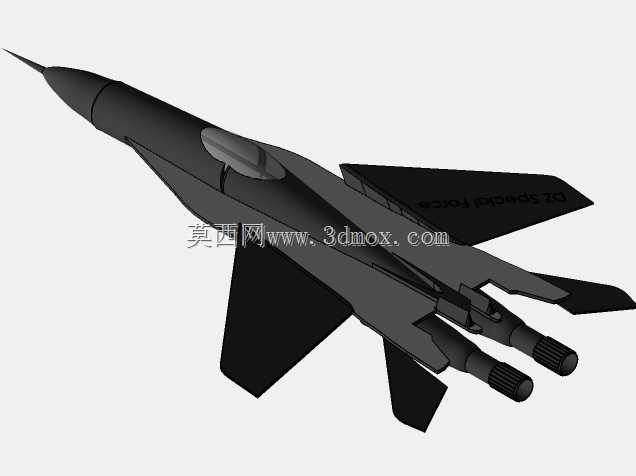

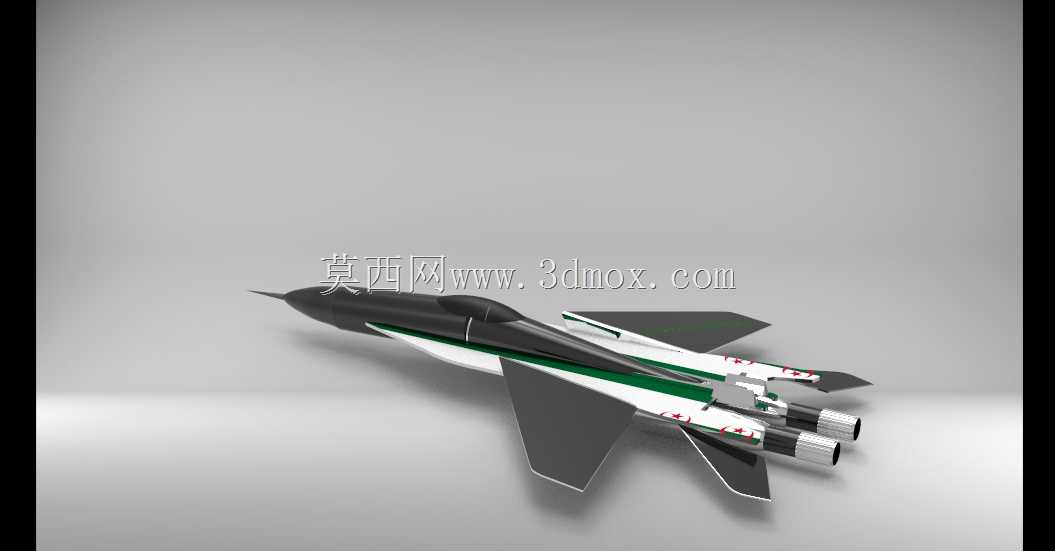

该模型以苏霍伊Su27战斗机为原型开展流动模拟适配的结构建模，核心服务于航空领域飞行器气动性能仿真、流体力学教学演示、航空装备结构认知实训等场景，可支撑高校航空航天专业的外流场模拟实验、军工院所的气动布局初步验证、航空科普场馆的展陈交互演示等实际用途。建模过程中优先还原了Su27经典的翼身融合升力体布局，机身与机翼采用连续曲面过渡设计，未出现生硬的结构折角，能够精准匹配外流场计算时的壁面边界条件，避免因曲面断层导致的流场计算发散问题。双发并列的后机身结构严格参照实机的发动机舱间距、尾喷口安装角度设计，尾喷口端面与机身轴线保持3度下倾角，匹配实机巡航状态下的推力矢量方向，同时在垂尾与平尾的连接位置预留了气动舵面的转动间隙，可支持后续仿真过程中舵面偏转的流场变化模拟。机头雷达罩采用圆锥过渡曲面设计，从雷达罩顶端到座舱盖前缘的曲面曲率连续变化，能够保证机头区域的激波模拟精度，座舱盖采用水泡型一体化曲面，与机身蒙皮的接缝处做了平滑过渡处理，减少仿真过程中不必要的湍流干扰。建模时同步考虑了流动模拟的网格划分需求，机身外表面所有曲面均做了拓扑优化，避免出现极小曲面、重叠面等网格划分缺陷，机翼前缘后掠角、翼展宽度、机身长细比均严格参照实机比例还原，整体外轮廓尺寸满足常规低速风洞试验的模型缩比适配要求，可直接导出用于风洞试验模型的3D打印加工。机身表面的气动标识、起落架舱门轮廓、减速板安装位置均做了结构还原，在进行带附面层的流动模拟时，这些细节结构能够更真实地反映机身表面的流场分离情况，帮助仿真人员更精准地捕捉涡流生成位置、附面层分离点等关键气动参数。对于进气道与机身的连接区域，建模时采用了可调斜板的简化结构，可支持不同飞行工况下进气道流量系数的模拟调整，匹配不同马赫数下的进气效率仿真需求，尾喷管内部做了收敛扩张段的简化曲面，能够模拟发动机喷流与外流场的掺混效果，完善整机流场的模拟完整性。
