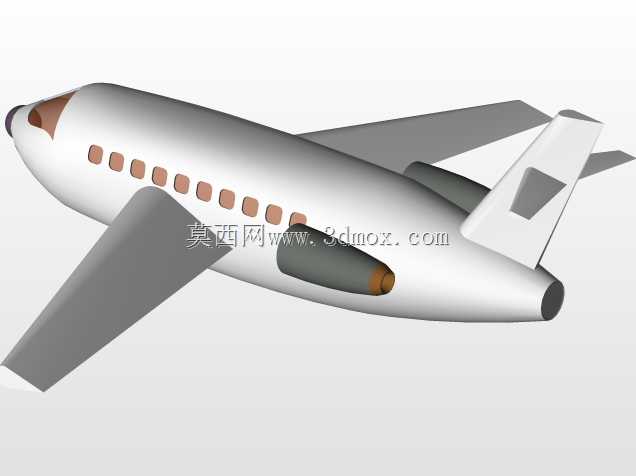

民用喷气式客机简化结构三维造型

在航空科普教学、初级结构认知实训场景中，这类简化的客机造型可作为入门级结构认知载体，帮助刚接触飞行器设计的学习者快速建立民用客机的整体外形概念，不用一开始就陷入复杂的系统管路、机载设备细节中，能先把机身、机翼、尾翼、动力吊舱这些核心大部件的相对位置关系摸透。从实际用途来看，该造型也可作为展会展示、文创产品开发的基础数字原型，省去从零开始搭建基础外形的步骤，后续可根据具体展示需求做外观涂装、细节增补的二次修改。

设计思路上，这个造型优先还原了常规窄体喷气式客机的核心比例特征：机身采用等直段加头尾收缩的旋成体构型，客舱舷窗沿机身纵向等距排布，符合单通道客机的客舱布局逻辑；机翼采用下单翼布局，发动机吊舱挂载于机翼下方，这也是当前民用干线客机最主流的布局形式，能保证地面维护可达性的同时，让发动机噪声远离客舱区域。尾翼采用常规的垂尾加平尾布局，垂尾后缘设置方向舵轮廓，平尾对称布置于垂尾根部两侧，保证航向与俯仰操纵面的外形辨识度。

从外形尺寸与安装边界来看，该造型的机身长细比控制在10左右，符合窄体客机的常规长细比区间，机翼展弦比约为8，机翼后掠角取常规巡航速度下的典型角度，既保证了外形的写实感，也不会因为过度追求细节导致模型面数过高，适配入门级建模练习、快速渲染展示的使用需求。机身头部的驾驶舱风挡轮廓做了简化处理，没有还原复杂的风挡曲面分块，而是用整体的曲面切角来呈现视觉特征，降低建模难度的同时保留识别度；发动机短舱采用流线型回转体造型，进气口与尾喷口的端面做了平面处理，没有还原内部的风扇、喷管结构，适配非高精度仿真场景的使用需求。

在结构细节处理上，机翼与机身的衔接处做了平滑的翼根整流过渡，避免出现生硬的直角拼接，还原真实客机的气动修形特征；尾翼与机身的连接位置也做了相应的圆角过渡，保证整体造型的流畅性。这类简化模型在实际使用中，可根据不同场景做针对性调整：如果用于3D打印制作教具，可将机身拆分为上下两半，预留内部安装配重的空腔；如果用于动画演示场景，可给操纵面、起落架预留运动副的安装位置，后续添加动画约束即可实现简单的舵面偏转、起落架收放效果。对于建模初学者来说，这个造型的练习价值在于掌握大曲率曲面的拼接技巧、回转体与自由曲面的过渡处理方法，理解飞行器外形设计中气动需求与结构实现的平衡逻辑，不用过早纠结于复杂的系统细节，先建立整体构型的设计思维。
