适用于CFD仿真分析的火箭外形结构

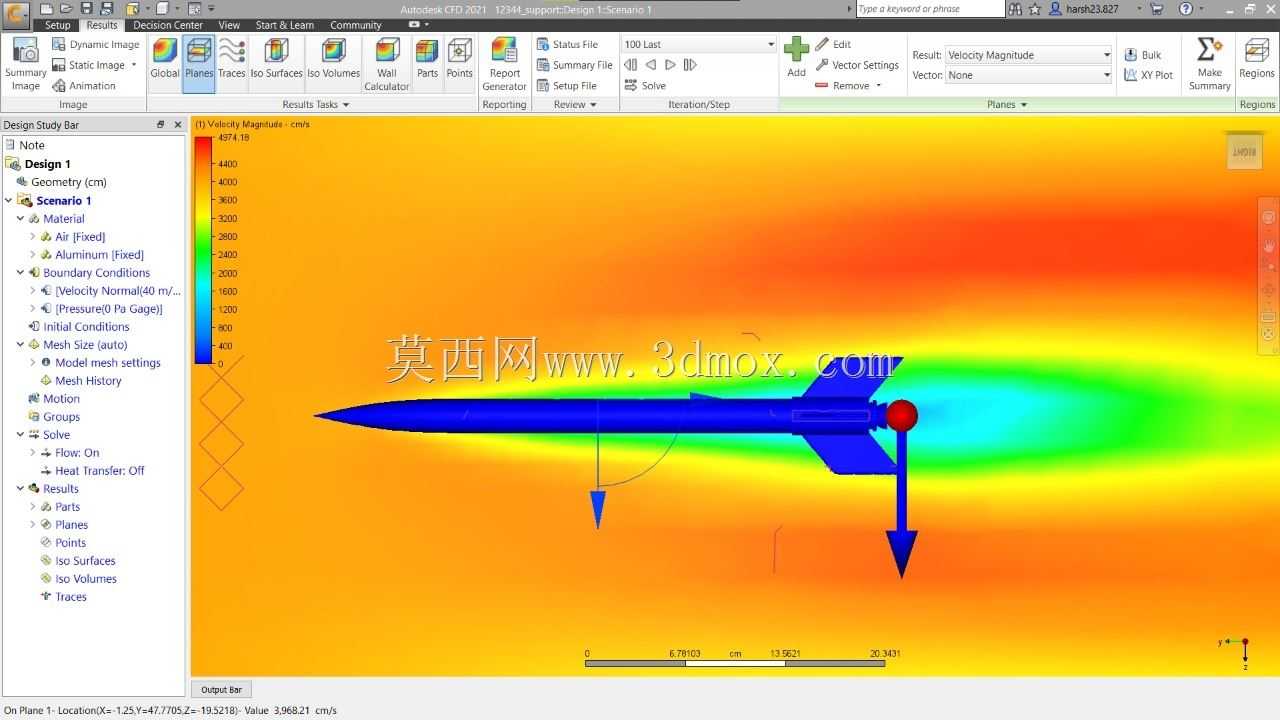

该火箭结构针对计算流体动力学仿真场景搭建，核心服务于气动特性验证环节，可直接导入流体仿真环境完成外流场计算，支撑箭体气动布局的迭代优化工作。从实际工程应用角度出发，这类仿真用结构完全匹配气动分析的边界要求，省略了非必要的内部管路、载荷舱细节，保留了影响流场分布的全部外形特征：尖锐的拱形头部锥段按照旋成体气动修型逻辑设计，锥段与圆柱段的过渡位置做了连续曲率处理，避免局部几何折角引发仿真计算中出现非物理的流场分离，保证壁面边界层计算结果的准确性。箭体中部的圆柱段维持等直径设计，为尾翼安装提供稳定的基准面，四片尾翼采用对称十字布局，翼型选用低阻对称翼型，翼根与箭体的连接位置做了圆角过渡，既符合实际加工的工艺要求，也能消除仿真中翼根处的网格畸变问题，提升计算收敛性。尾段的收敛喷管外形按照亚声速飞行段的排气轮廓设计，可直接用于模拟发动机喷流与外流场的耦合干扰，获取箭体底部阻力、喷流引射效应的相关计算数据。在建模过程中，所有外形曲面均做了连续性检查，不存在自由边、重叠面等几何缺陷，可直接划分结构化流体网格，无需额外的几何修复工作，大幅缩减仿真前处理的时间成本。结构的尺寸比例严格参照探空火箭的实际量级设定，头部锥段长径比控制在3:1，圆柱段长径比为12:1，尾翼展长为箭体直径的1.2倍，完全满足常规气动仿真的尺寸边界要求，既可以用于亚声速、跨声速段的升阻特性计算，也能支撑舵面效率、静稳定度等气动参数的验证工作。这类仿真结构的设计核心是平衡几何保真度与计算效率，既不会因为过度简化丢失关键气动特征，也不会因为冗余细节增加网格划分难度与计算资源消耗，能够直接为火箭初步设计阶段的气动选型提供可靠的几何输入，帮助设计人员快速评估不同外形方案的气动性能差异，减少后续风洞试验的方案迭代次数。
