斗式铲斗滚筒结构设计方案

这类斗式滚筒主要应用于表层土壤采集、散状颗粒物料取料输送场景，常见于小型农用取土设备、浅层地质勘探采样装置、散料转运配套的取料端机构，作业时依靠滚筒转动带动周向布置的铲斗依次切入料堆，完成物料舀取、提升、卸料的连续作业流程，相比传统的挖斗往复式取料结构，连续转动的作业模式运行更平稳，冲击载荷更小，适合长时间连续作业的工况。

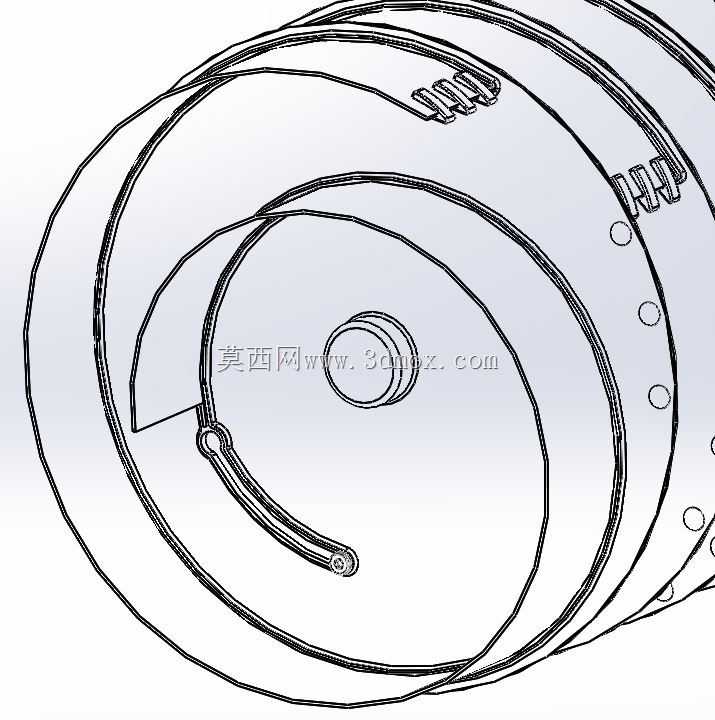

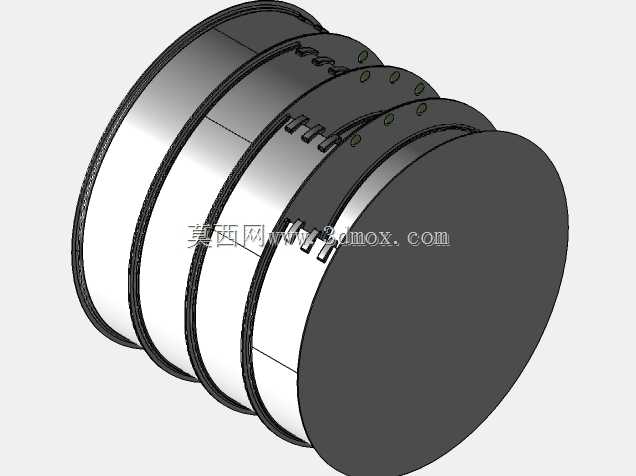

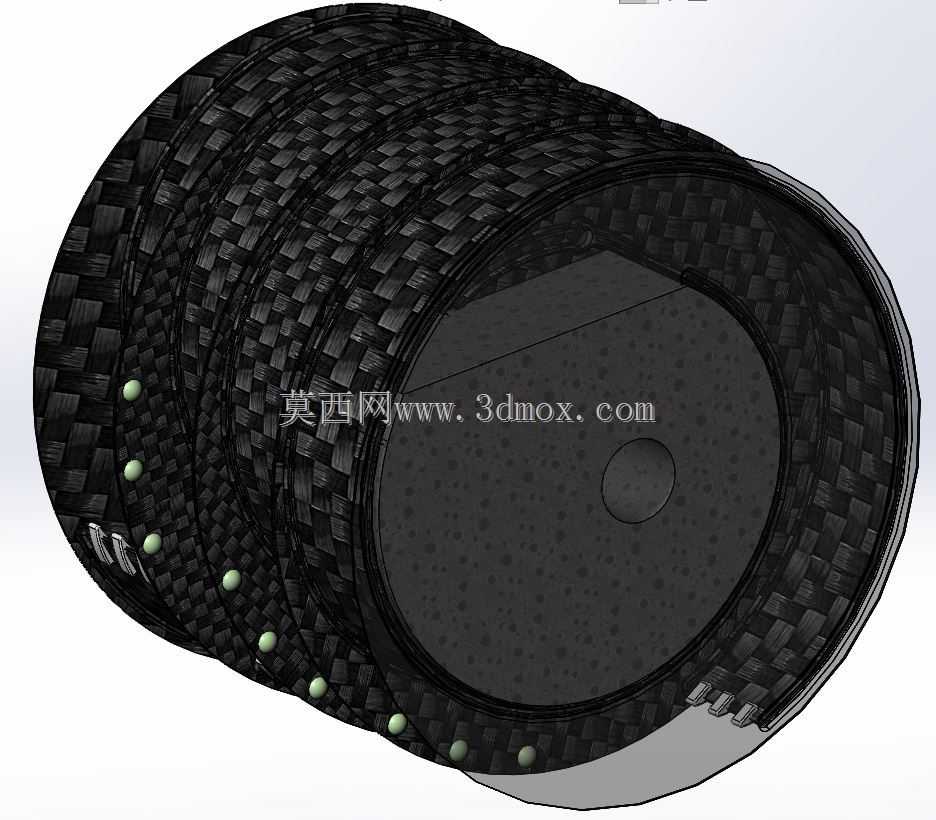

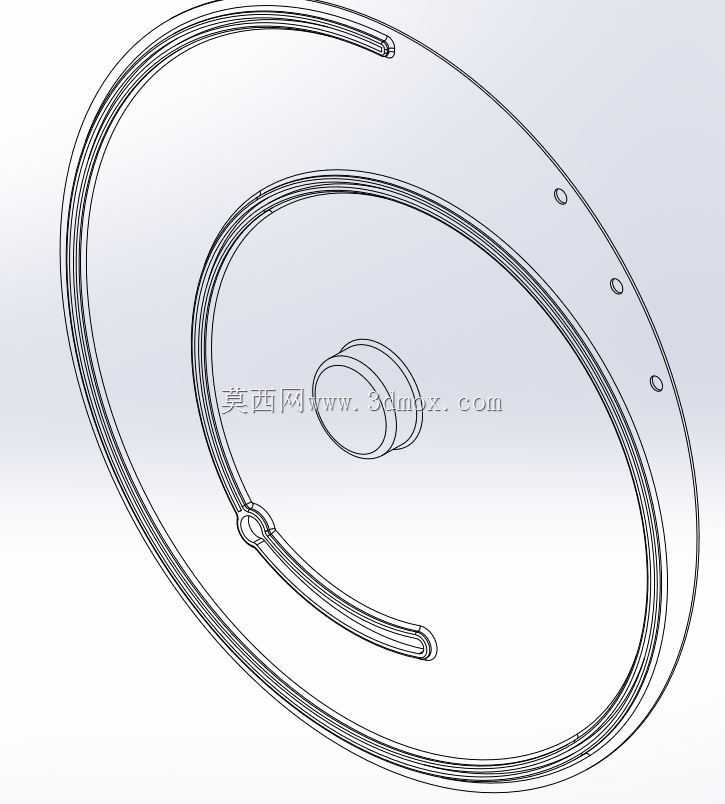

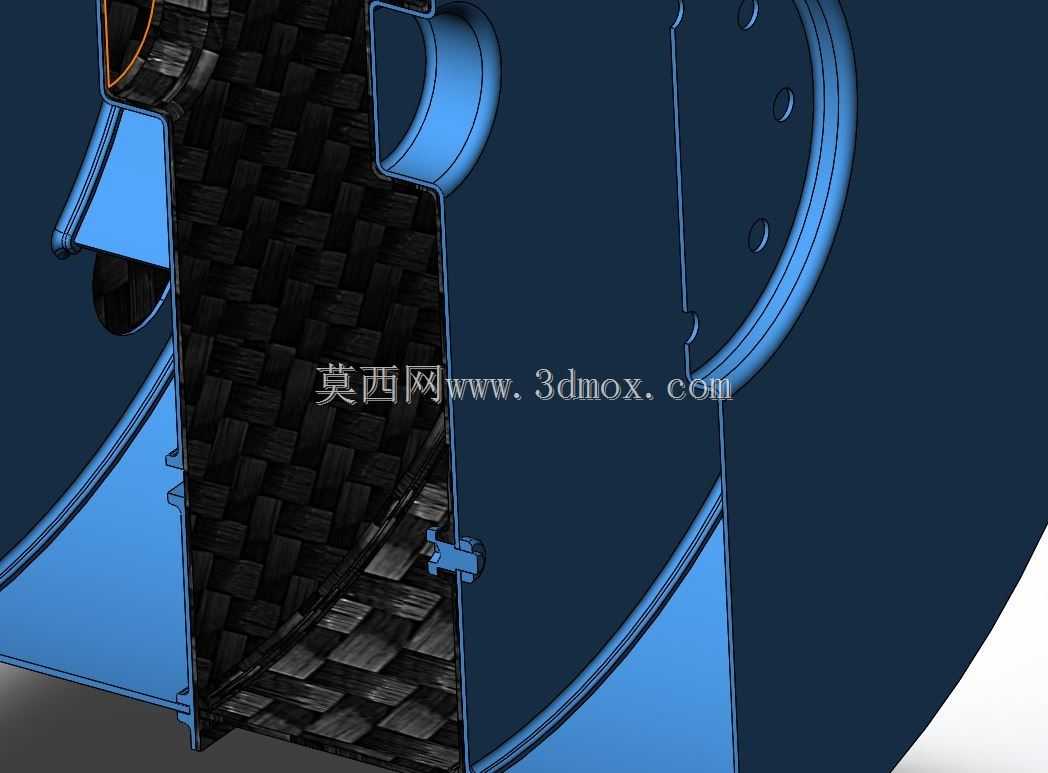

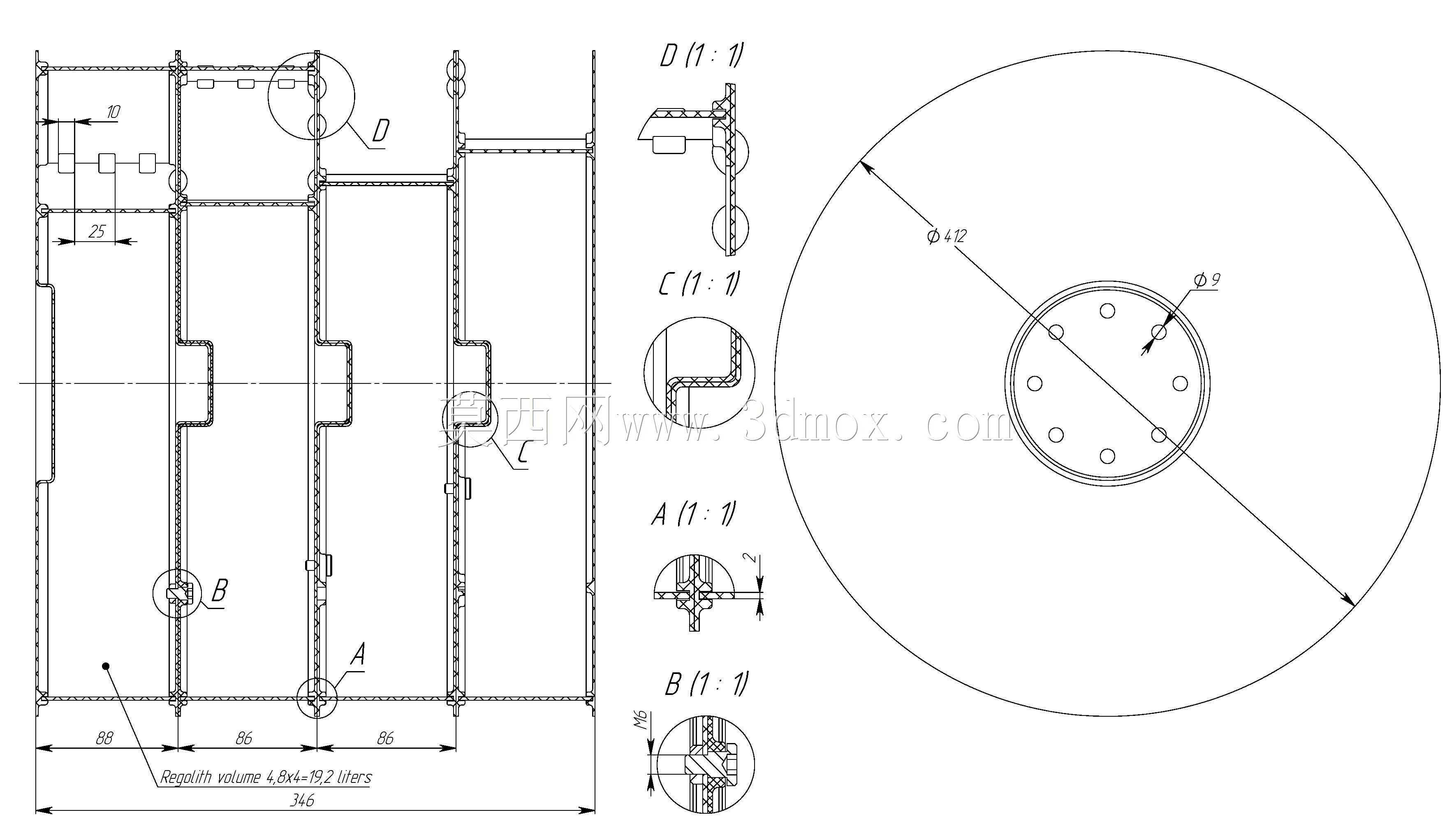

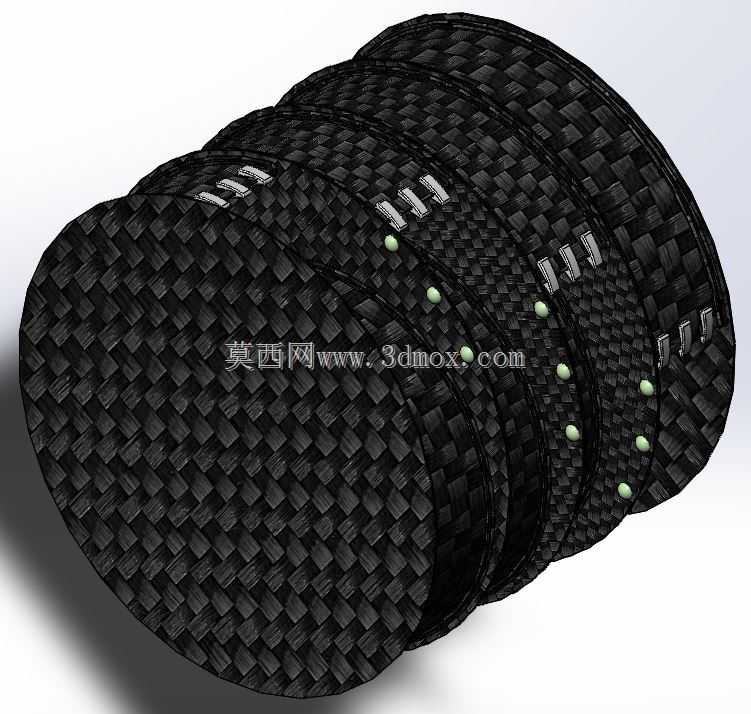

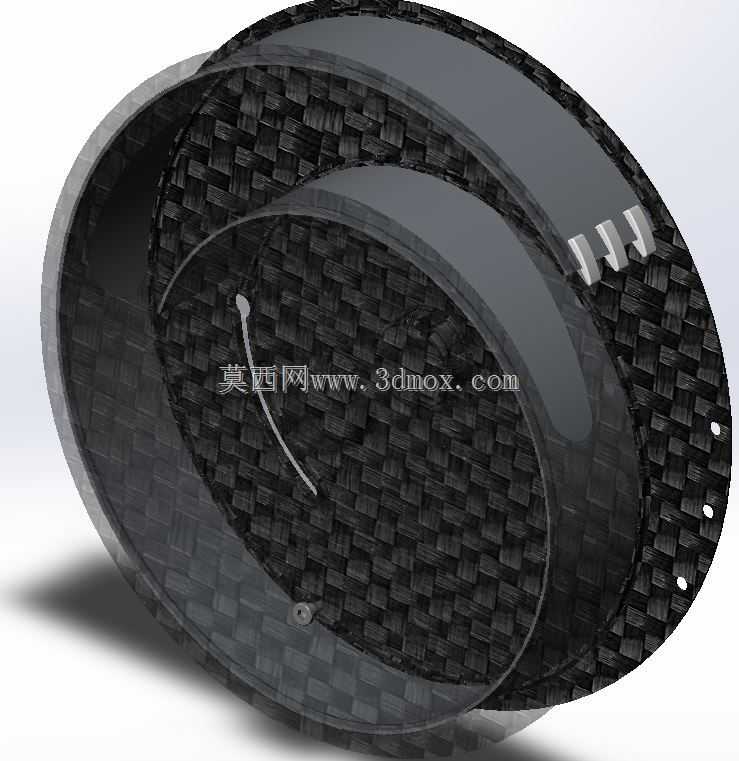

从结构设计逻辑来看，整体采用辐板式滚筒支撑结构，两端的辐板通过轮毂与中心传动轴连接，既保证了滚筒整体的径向刚度，又尽可能降低了滚筒自身的重量，减少转动惯量带来的驱动负载。周向布置的铲斗采用折弯成型的斗体结构，斗口做了切角强化处理，切入料堆时阻力更小，同时斗体与滚筒辐板的连接位置做了局部加强，避免长期受物料冲击出现焊缝开裂的问题。图纸中标注的局部剖面细节，分别对应了铲斗与筒体的连接节点、辐板与轮毂的焊接结构、筒体卷制拼接的接缝处理，这些节点都是结构受力的关键位置，设计时特意做了等强度处理，避免出现应力集中导致的结构失效。

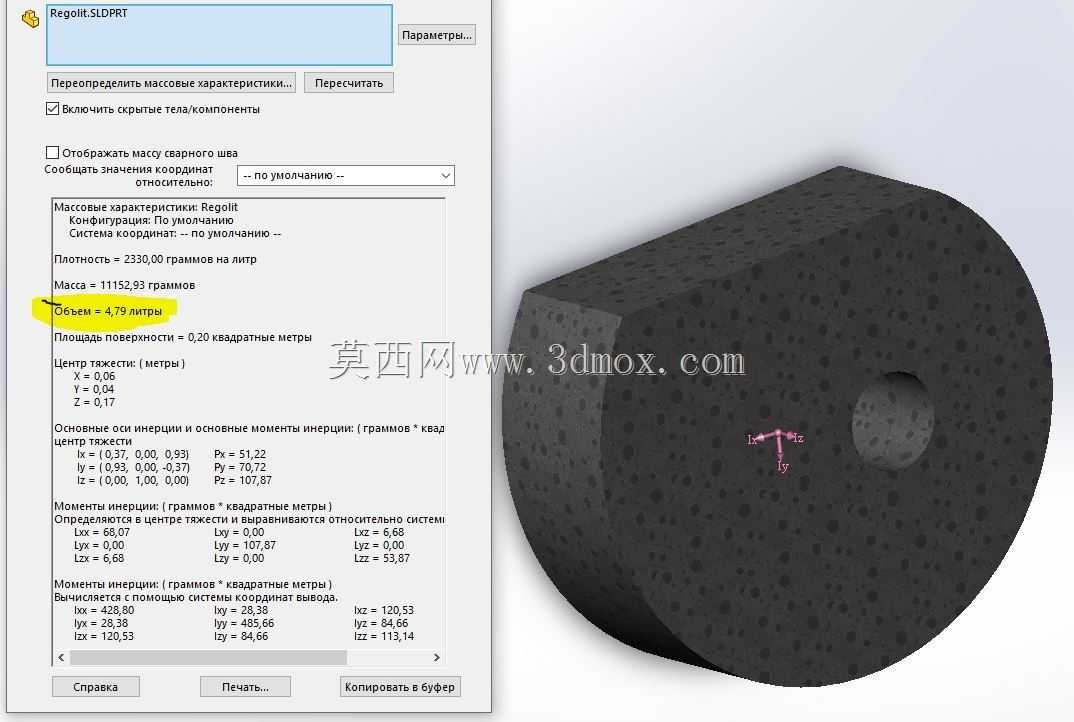

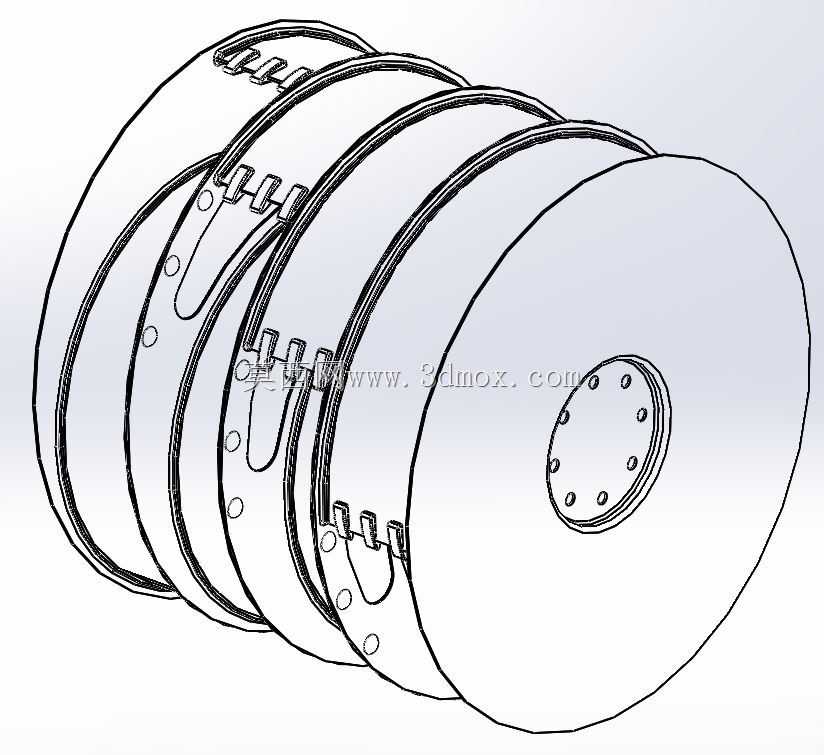

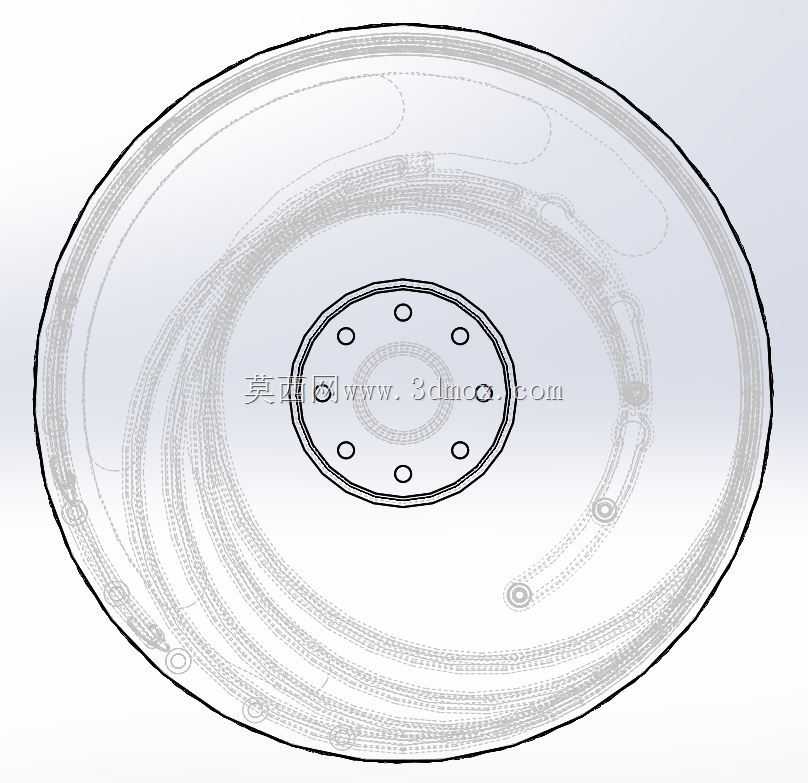

尺寸边界方面，滚筒整体外径为412mm，轴向总长度346mm，这个尺寸规格适配小型手扶式采样设备、窄幅散料输送机的安装空间，不会因为尺寸过大导致设备整体重心偏移，也不会因为斗容过小影响作业效率。中心安装孔的周向均布连接孔，适配标准的传动轴法兰安装尺寸，不需要额外做转接件就可以直接与现有驱动轴系对接，降低了配套安装的改造成本。单斗容积经过核算，整圈铲斗装满时单次可采集19.2升表土，匹配5kg左右的滚筒自重，驱动端只需要小功率的减速电机就可以带动转动，不需要配置大扭矩的驱动单元，适合户外无大功率供电的作业场景。

实际选型应用时，需要注意滚筒的安装同轴度，两端轴承座的安装基面需要保证平行度，避免转动时出现偏磨导致的轴承过早损坏；铲斗的安装角度需要根据作业物料的安息角调整，保证舀取的物料在提升到卸料位置前不会提前洒落，同时卸料时能依靠重力完全倒净，减少斗内残留带来的回料损失。筒体表面的焊缝需要做打磨处理，避免凸起的焊渣挂住物料纤维，影响转动流畅性。
