小型螺旋弹簧式液压减震构件结构设计

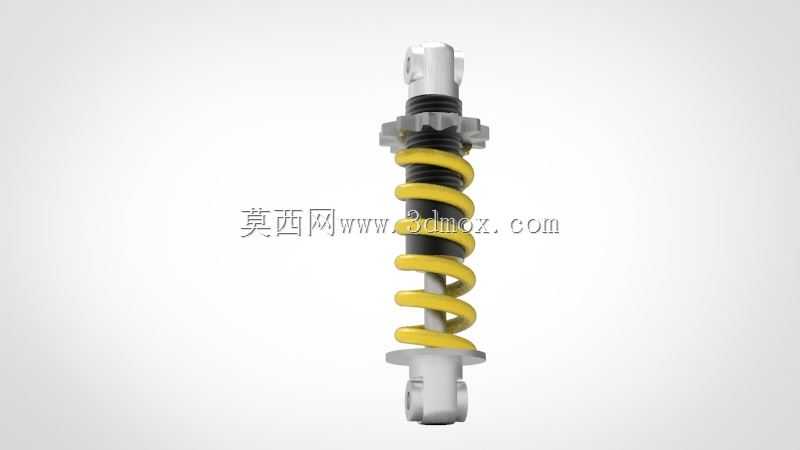

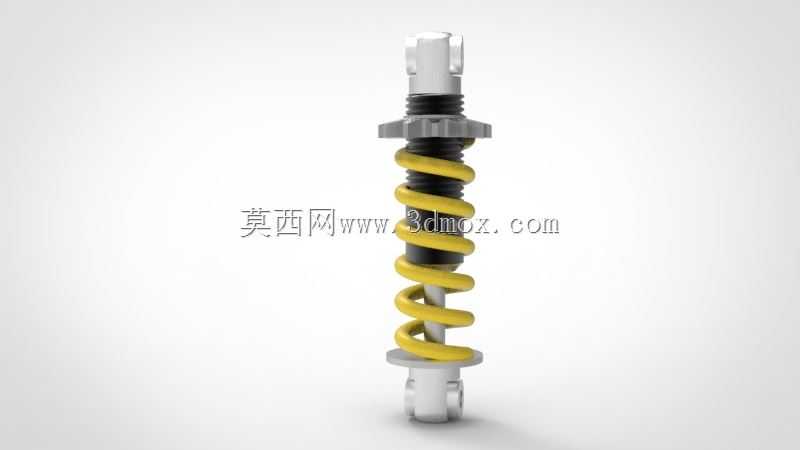

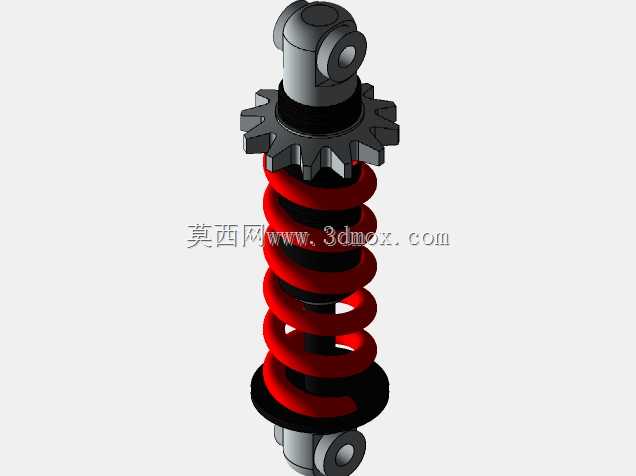

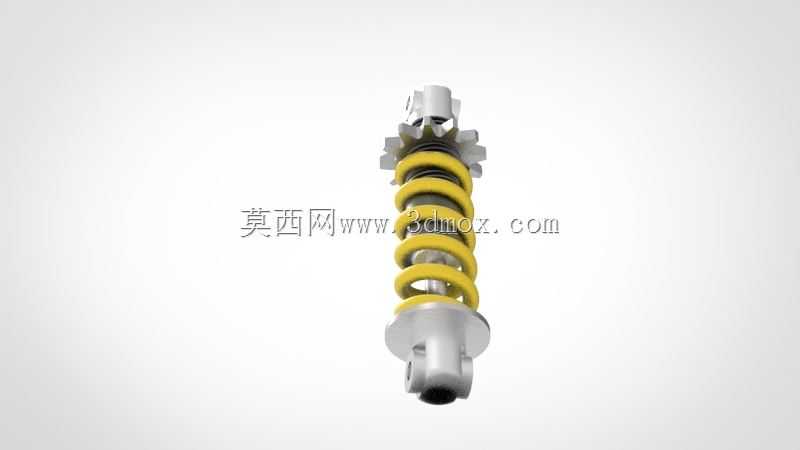

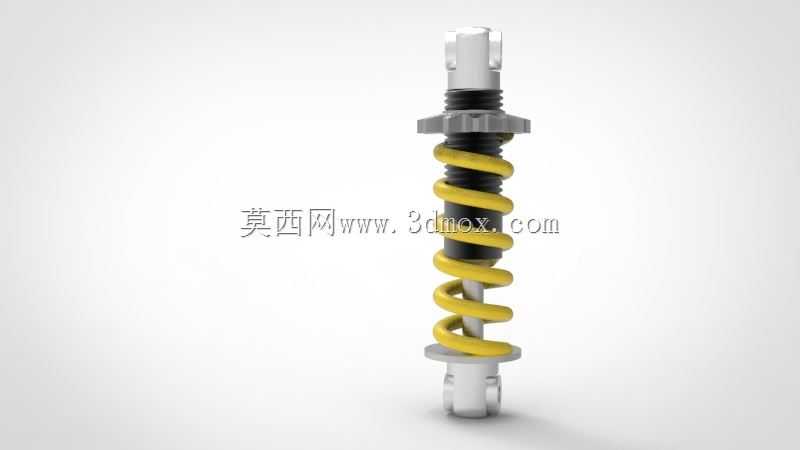

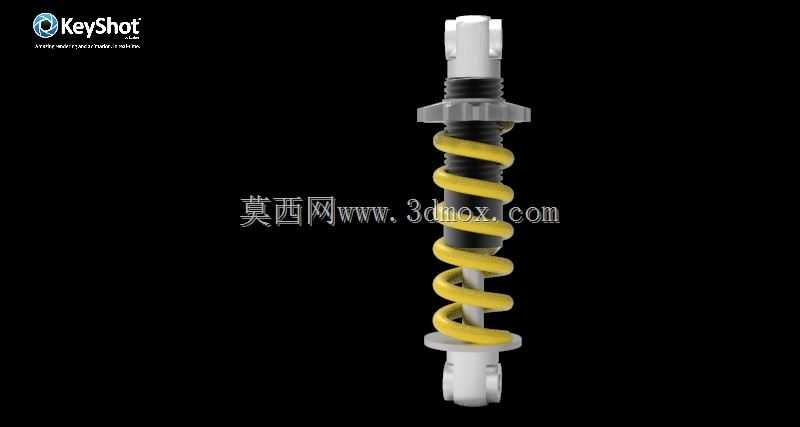

这类螺旋弹簧搭配液压阻尼芯的减震构件，在轻型代步车辆、小型越野摩托、低速电动代步车以及小型自动化设备的隔振工位中应用十分广泛，核心作用是吸收运行过程中路面或设备运转传递的冲击动能，通过阻尼结构将冲击能量转化为热能耗散，避免冲击载荷直接传递到承载主体，提升运行平顺性与结构件疲劳寿命。从结构设计逻辑来看，该构件采用同轴式布局，阻尼芯轴贯穿螺旋弹簧中心，上下两端的安装接头分别对应承载端与簧下质量端的安装位，上端采用叉型耳座结构适配销轴连接，下端采用柱形插装结构配合锁紧螺母实现安装固定，安装边界上需预留足够的轴向压缩行程，避免极限冲击工况下弹簧并圈或阻尼芯触底，径向尺寸需匹配安装位的避让空间，防止弹簧压缩过程中与周边结构发生运动干涉。功能特性上，螺旋弹簧主要承担承载与冲击能量的暂时存储，提供足够的支撑刚度匹配额定载荷，而中心的液压阻尼芯则负责控制弹簧的往复拉伸压缩速度，避免出现多余的往复弹跳，阻尼阀系的参数匹配直接决定了不同冲击频率下的缓冲效果，低速工况下阻尼力适中保证滤震柔和，高速冲击工况下阻尼力快速上升避免过量压缩击穿缓冲行程。设计过程中需要重点校核弹簧的刚度曲线、自由长度与并圈长度的差值，阻尼芯的行程与弹簧行程完全匹配，两端安装接头的连接强度需满足额定冲击载荷下的强度要求，表面处理上弹簧采用喷塑防腐处理适配户外使用场景，金属接头采用镀锌处理提升防锈能力，阻尼芯的外露活塞杆表面做高硬度耐磨处理，避免沙尘进入造成密封件磨损漏油。实际选型应用中，需要根据承载重量、冲击行程、安装空间三个核心参数匹配对应规格，安装时需保证上下安装位的同轴度，避免偏载造成弹簧侧向受力不均、阻尼芯偏磨漏油的问题，日常运维中需定期检查活塞杆表面是否有磕碰损伤、密封位置是否有渗油痕迹、弹簧是否出现裂纹或永久变形，保证缓冲减震性能持续稳定。
