通用电气发动机安装固定支架结构

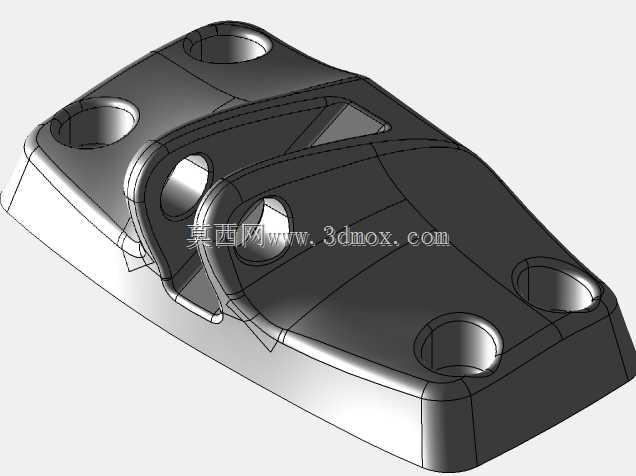

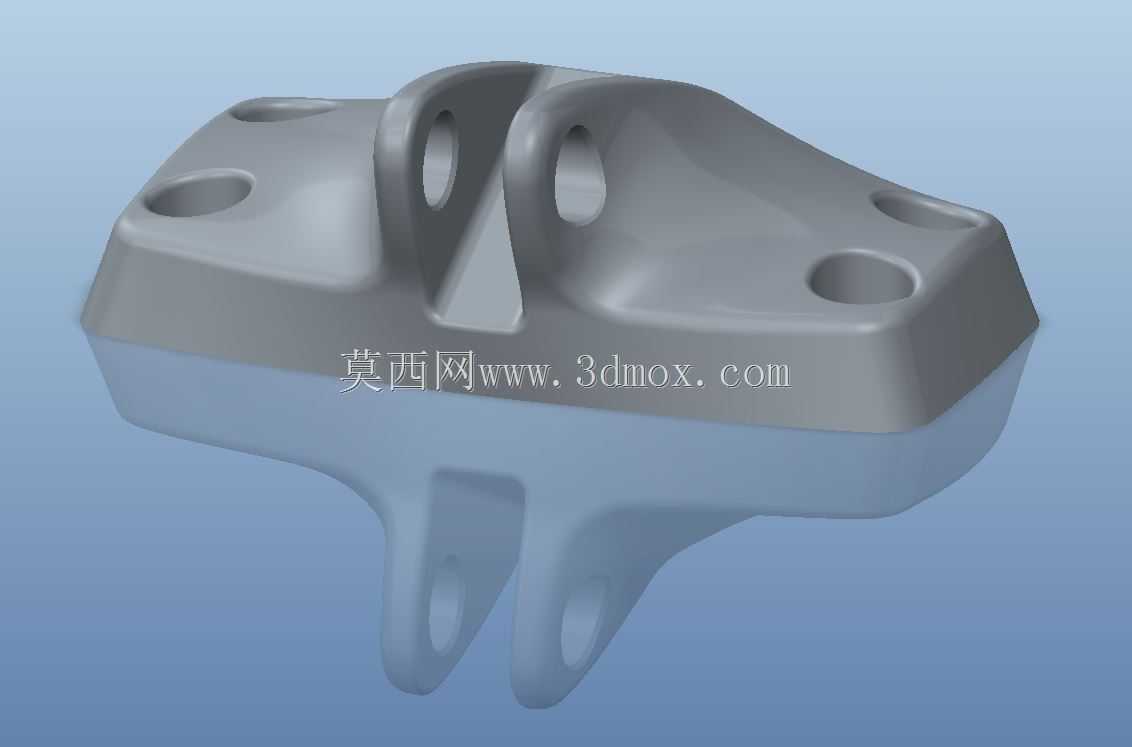

这类支架在动力总成配套场景中承担核心连接作用，主要用于发动机本体与周边附属电气组件、车架或设备基座之间的刚性衔接，既要传递发动机运行过程中产生的静载荷与振动载荷，也要抵消设备启停、工况波动带来的瞬时冲击，避免连接部位出现应力集中导致的疲劳开裂。从结构设计来看，主体采用一体化铸造成型思路，上部平面分布的多个沉孔用于穿装固定螺栓，可实现与发动机侧安装面的精准贴合，沉孔的深度设计充分考虑了螺栓头部的沉放需求，保证安装后连接面无凸起干涉；上部两个带通孔的凸耳结构，用于连接电气组件的固定拉索或附属管线支架，孔位的同轴度公差控制在合理区间，避免装配时出现别劲问题。下部延伸出的两个带孔支脚，是与下方承载基座连接的核心点位，支脚与主体衔接处做了大圆弧过渡处理，这一设计并非单纯的曲面造型考量，而是通过圆弧过渡分散应力传递路径，避免直角连接处出现应力截断，在长期振动工况下降低裂纹萌生概率。整体外形的曲面过渡遵循载荷传递路径走向，没有多余的装饰性结构，所有曲面的曲率变化都服务于力流的平顺传导，在保证结构强度的前提下尽可能去除冗余材料，控制零件自身重量。安装边界方面，上部安装面的孔位间距匹配通用系列发动机侧的预留安装孔位公差带，下部支脚的跨距适配常规动力舱内的基座安装尺寸，安装时无需额外做孔位修配，可直接对位装夹；零件的整体高度控制在动力舱周边组件的预留间隙范围内，不会与周边管线、散热组件产生运动干涉。建模过程中需要重点关注各安装孔的位置度公差，以及过渡曲面的曲率连续性，尤其是支脚与主体衔接的圆角区域，要保证曲面G2连续，避免后续做有限元分析时出现应力奇异点，影响仿真结果的准确性。这类支架的壁厚设计遵循均匀过渡原则，主体壁厚保持一致，凸耳与支脚位置根据受力大小做局部增厚，避免铸造过程中出现缩孔、缩松等缺陷，同时也能保证零件各位置的冷却速率一致，减少成型后的变形量。在实际选型应用中，这类支架可适配小排量通用电气发动机的固定需求，广泛用于小型动力设备、发电机组、非道路移动机械的动力总成安装场景，安装时需配合对应等级的防松螺栓，在连接面间加装减震垫片可进一步缓冲振动传递，提升整体连接结构的使用寿命。
