航空航天机载设备快装Dzus导轨结构

　　这类导轨的核心价值不在外观，而在机载设备舱内反复拆装时的定位一致性与维护效率。航空航天场景中，电子模块、配电单元、控制盒、试验件支架往往需要沿统一基准排布，舱内空间狭窄，维护口盖开启角度有限，普通螺钉逐点紧固不仅耗时，还容易在振动环境下出现松脱、滑丝或装配应力集中。Dzus快锁结构正是围绕这类问题形成的成熟安装方式：导轨本体承担承载与定位，配套锁扣或设备侧卡扣沿预设位置压入、旋转或卡合后即可完成固定，拆卸时不需要沿整条轨道逐件拧出紧固件，地勤或总装人员可以在有限操作窗口内快速完成模块更换。

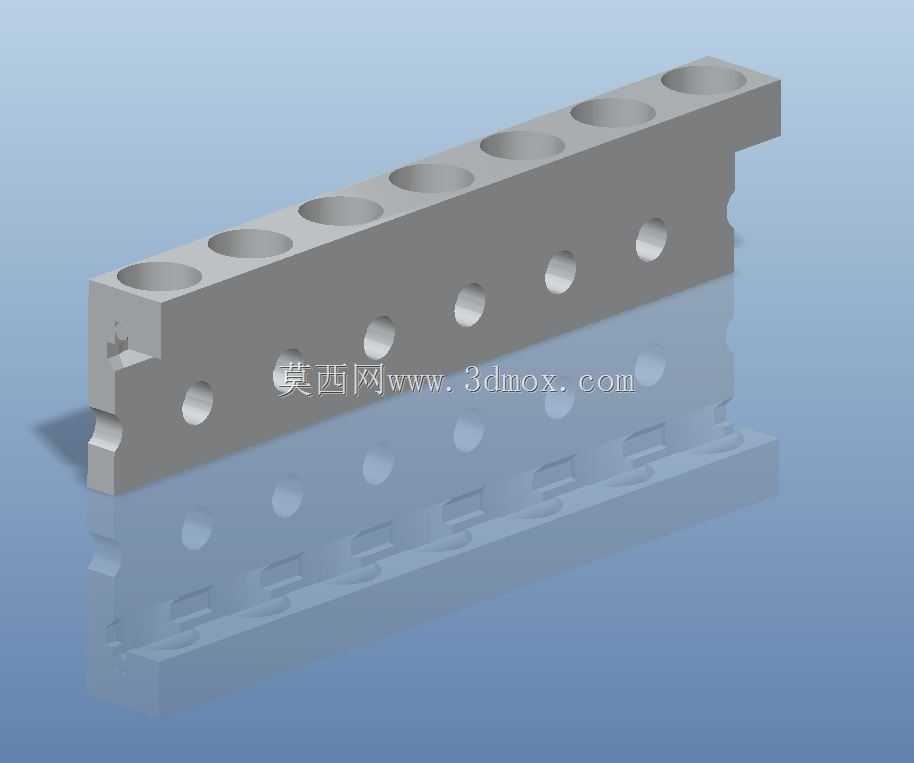

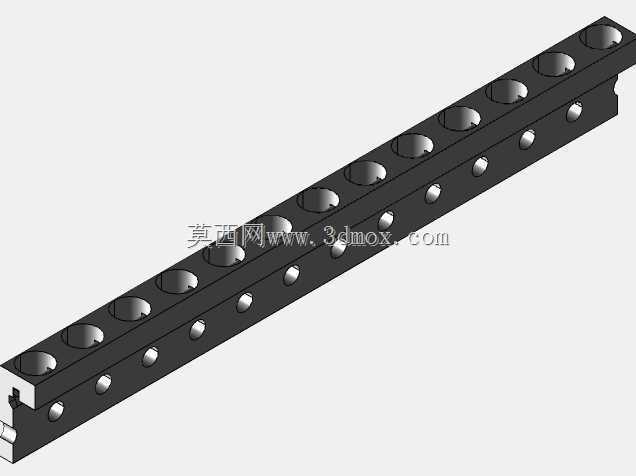

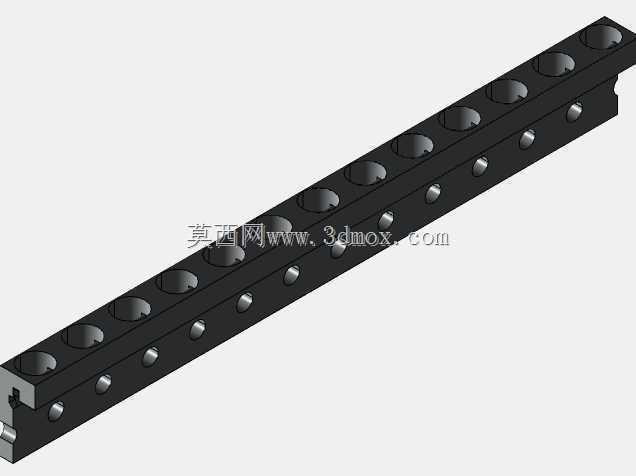

　　从结构形态看，该件为长条式承载轨，主体截面呈矩形梁特征，上部沿长度方向布置一排大直径圆孔，侧面分布多组横向小孔，端部与底部带有台阶、卡口和定位轮廓。上部孔系并非单纯减重孔，在实际设计中通常兼顾设备安装位、锁具避让位、装配观察位或线缆/衬套通过位；侧向孔位则用于与机身支架、托板、角片或相邻结构连接。孔间距需要与设备面板的安装模数匹配，否则同一套模块无法在不同舱段互换。建模时不能只把孔按均匀阵列处理，必须区分基准孔、连接孔、避让孔和工艺孔，尤其端部几处异形轮廓直接决定快锁件能否顺利落入。

　　设计思路上，先确定的是安装边界而不是单件外形。导轨长度取决于设备列的排布范围，宽度和高度受舱内安装面、设备底部间隙以及锁扣行程约束。若轨道过长，虽然可以通过裁切适配多种工位，但端部刚度、孔位累积误差和运输变形都会放大；若轨道过短，则模块互换性不足。比较合理的做法是建立参数化骨架：以轨道总长、孔距、孔径、侧面孔位、端部卡口深度、底板厚度为驱动参数，再让切除特征随骨架更新。这样在不同项目中调整安装孔数量或长度时，不需要重新绘制实体，只需修改关键尺寸并再生，即可得到新的规格。

　　承载逻辑上，导轨不能被理解为一块简单开槽板。设备装入后，载荷会通过卡扣或紧固件传递到轨道顶面与侧壁，再经侧向连接孔传到舱内支撑结构。长条件的薄弱点通常在中部弯矩较大区域、端部卡口根部以及孔间韧带位置。上部大孔连续排列后，截面被削弱，若孔边距过小，振动载荷下容易在孔壁产生微裂纹；侧面小孔若与上部孔位过于接近，也会形成应力交汇区。因此在确定孔边距时，需要同时考虑刀具可达性、锁件活动空间和最小韧带宽度，不能只追求轻量化。

　　外形与安装边界方面，轨道底部应与支撑面保持稳定接触，局部台阶用于限制装配方向，防止装反或错位；端部轮廓需要给快锁件预留导入角度，使设备在盲装条件下也能先挂住、再压合、最后锁紧。侧面圆孔的轴线高度要与配套支架孔系一致，孔口周围应保留足够平整的贴合面，避免铆钉、衬套或螺钉头落在斜面或圆角上。若设备需要在导轨上滑动调整位置，轨道上表面与侧定位面的直线度就尤为关键；若设备只在固定点位锁紧，则孔位公差比表面连续导向更重要。

　　在三维建模过程中，建议把导轨拆分为主体梁、端部卡口、上排孔系、侧排孔系和底部定位面几个逻辑特征。主体梁用拉伸建立基础体积，端部异形区域通过轮廓切除或凸台补充，孔系按功能分组管理，而不是一次性合并为无规律的布尔切除。这样后续做干涉检查时，可以快速判断某个孔是安装需求还是锁具运动空间，也便于在工程图中标注关键定位尺寸。对于需要镜像或延长使用的场景，参数化模型还应锁定对称基准和端部接口，避免延长后卡口方向颠倒。

　　实际应用中，这类导轨常见于航空电子舱、试验台架、机载设备安装板以及需要快速检修的电气组件区域。它的作用不是提供高精度直线运动，而是提供标准化、可重复、可快拆的设备安装基准。选型或改型时，应先核对设备底部锁点位置、舱内固定孔分布、允许轨高、维护操作方向和振动载荷等级，再决定孔数、长度和截面厚度。只有把快锁接口、承载截面和安装边界同时纳入设计，导轨才能在紧凑舱内既满足轻量化要求，又保证设备多次拆装后的定位可靠。
