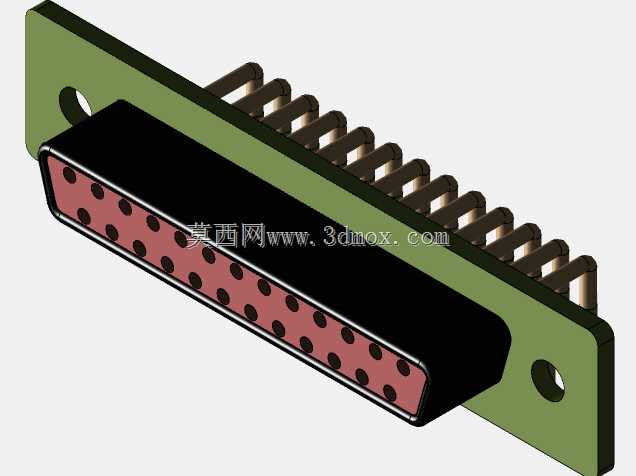

25芯插座式直角弯式D型连接器结构

这款25芯插座式直角接插件，是板间信号传输场景里常用的互连部件，多用于工控板卡、通讯设备、测试仪器内部的板对板或板对线连接场景，能在有限的机箱内部空间里完成走线方向的90度转向，避免直式连接器出线后占用过多垂直空间，适配紧凑型设备的内部布局要求。从结构设计来看，接触端采用标准D型防呆壳体，插合面的非对称轮廓能从根源上避免插反，25个接触插孔按标准间距排布在绝缘基座上，插孔采用铜合金基材做镀金处理，保证多次插拔后的接触可靠性，降低接触电阻带来的信号损耗。尾部采用直角弯针结构，焊针长度适配常规1.6mm-2.0mm厚度的PCB板，焊盘位置符合通用布线规范，设计时预留了足够的焊盘间距，避免波峰焊或手工焊接时出现连锡问题。安装法兰采用带安装孔的金属支架，两个安装孔分布在壳体两侧，安装孔位公差控制在±0.1mm范围内，装配时可通过螺丝将连接器牢牢固定在PCB板或设备面板上，避免插拔过程中连接器受力松动导致焊盘脱落。绝缘基座采用耐高温工程塑料材质，能承受焊接时的高温冲击，不会出现基座融化变形的问题，同时具备足够的绝缘性能，相邻触点之间的绝缘电阻满足低压信号传输的安规要求。建模过程中严格遵循接插件的实际装配公差，将插合面的配合间隙控制在合理范围，既保证插拔时的顺畅度，又避免间隙过大导致的接触晃动，外壳的金属部分做了圆角处理，没有尖锐棱角，避免装配时划伤操作人员或损坏周边线材。在实际选型应用中，这类直角连接器常被用在机箱侧板的对外接口位置，线缆从连接器尾部水平引出后沿着机箱内壁排布，不会因为线缆弯折半径过大顶到机箱盖板，能有效压缩设备的整体厚度，在嵌入式设备、便携测试仪器这类对内部空间要求严苛的场景里应用十分广泛。设计时还考虑了插拔力的控制，单个接触对的插拔力符合行业通用标准，25芯整体插拔力不会过大导致操作困难，也不会过小导致连接后容易松脱，在存在一定振动的工业使用场景下，配合两侧的固定螺丝能保证连接的长期稳定性，不会因为设备运行的振动出现信号瞬断的问题。
