民用喷气式固定翼飞行器外观结构设计

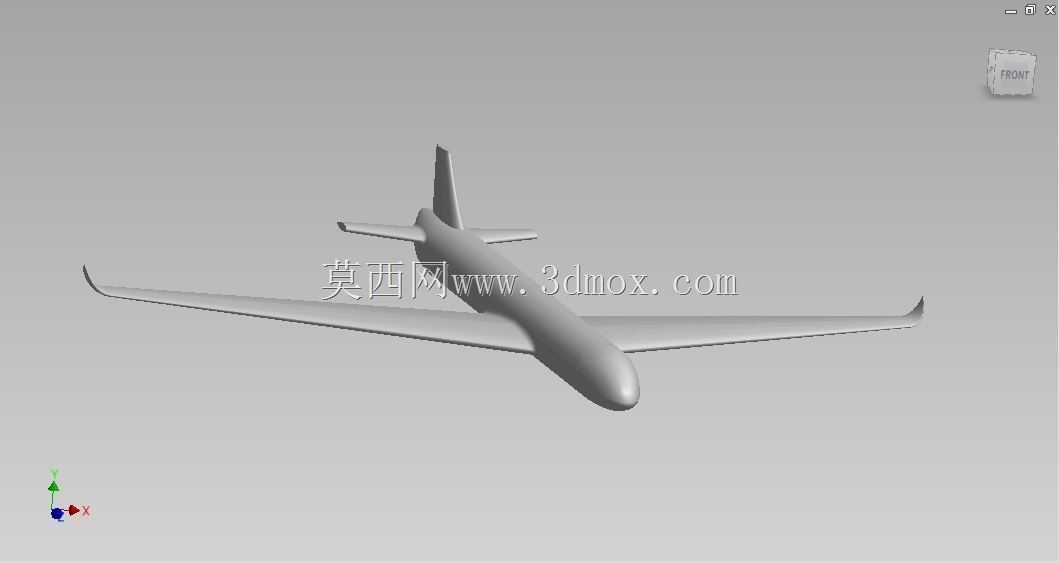

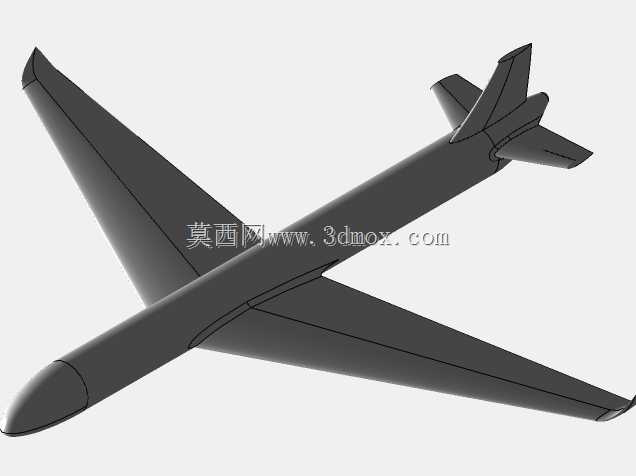

该飞行器模型采用下单翼后掠翼气动布局，机身主体为流线型旋成体结构，机头段做钝圆修型处理，可在亚音速飞行阶段有效降低头部激波阻力，同时为机载航电设备预留充足的安装舱段空间。机身中段为核心承载区域，设计阶段预留了客舱/货舱、燃油箱、主起落架舱的安装边界，翼身融合段做平滑过渡处理，既可以降低翼根处的干扰阻力，也能优化翼根区域的应力分布，减少飞行过程中交变载荷带来的结构疲劳风险。机翼采用带翼梢小翼的后掠构型，翼型选用高升阻比的亚音速翼型，展弦比匹配中短程飞行的巡航效率需求，机翼后缘预留了襟翼、副翼的安装位置，可满足不同飞行阶段的升力调节与姿态控制需求；翼梢小翼的设计可有效削弱翼尖涡流强度，降低巡航阶段的诱导阻力，提升航程表现。尾翼采用常规高平尾布局，垂直尾翼带后掠角设计，方向舵与升降舵的操纵面边界清晰，可保证飞行器在不同迎角、侧滑角状态下的航向与俯仰稳定性，尾翼与机身的连接段做了结构加强设计，可承受大机动飞行时的气动载荷。在实际应用场景中，该类构型的飞行器可作为通用航空领域的小型公务机、支线客运飞机的基础构型参考，也可用于航空教学场景中的气动原理演示、结构认知教学，还能作为航电系统、飞控系统地面联调的基础载体。设计过程中优先保证气动外形的连续性，所有曲面均做G2连续处理，避免表面出现曲率突变，减少飞行过程中的气流分离现象；机身各段的截面尺寸按照实际装机需求做梯度变化，既保证内部设备的安装空间，也控制机身的迎风面积在合理区间，平衡飞行阻力与内部容积的需求。起落架布局采用前三点式设计，前起落架安装于机头段下方，主起落架安装于翼根下方的机身承力框位置，收起后可完全收纳于机身舱段内，保证飞行阶段的外形流畅度；模型的外形尺寸比例参考同级别真实飞行器的尺寸比例设置，各操纵面的偏转角度范围符合实际飞行的操纵需求，可直接用于气动仿真分析的基础模型，也可作为结构详细设计阶段的外形基准，为后续的结构分块、系统布置提供准确的外形参考。
