喷气动力小型无人侦察飞行器结构设计

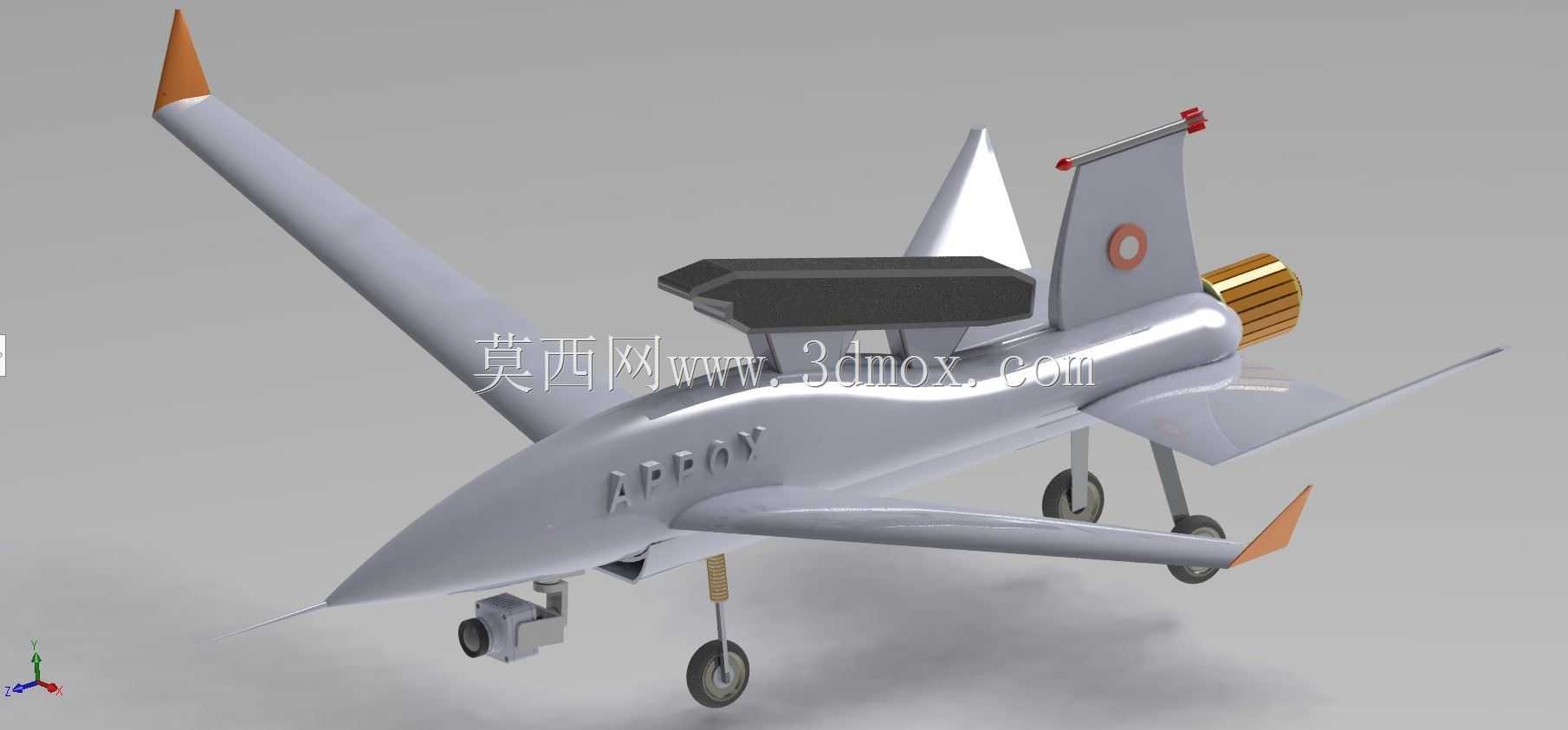

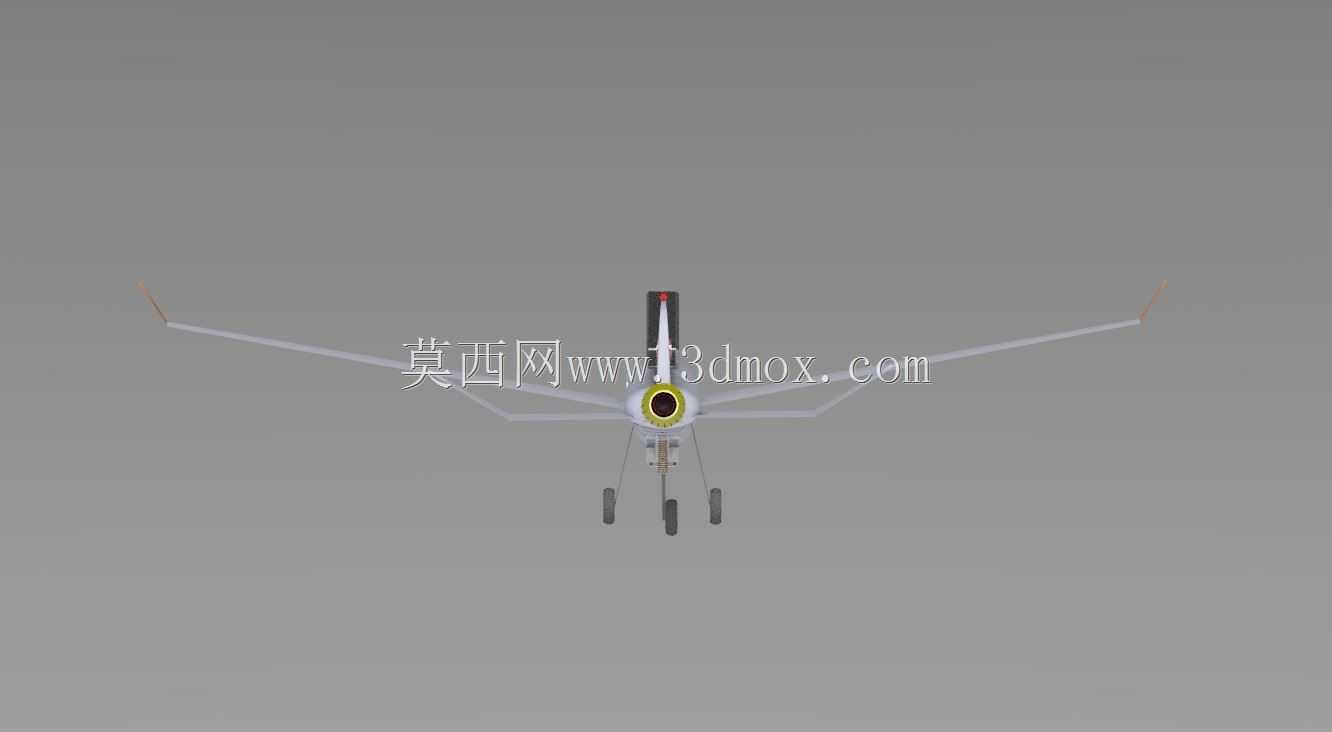

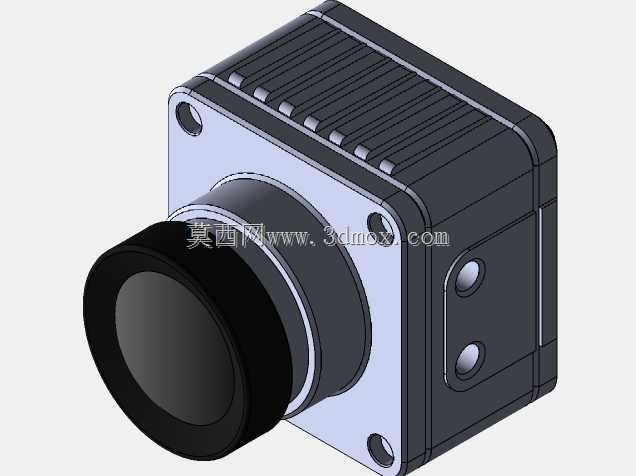

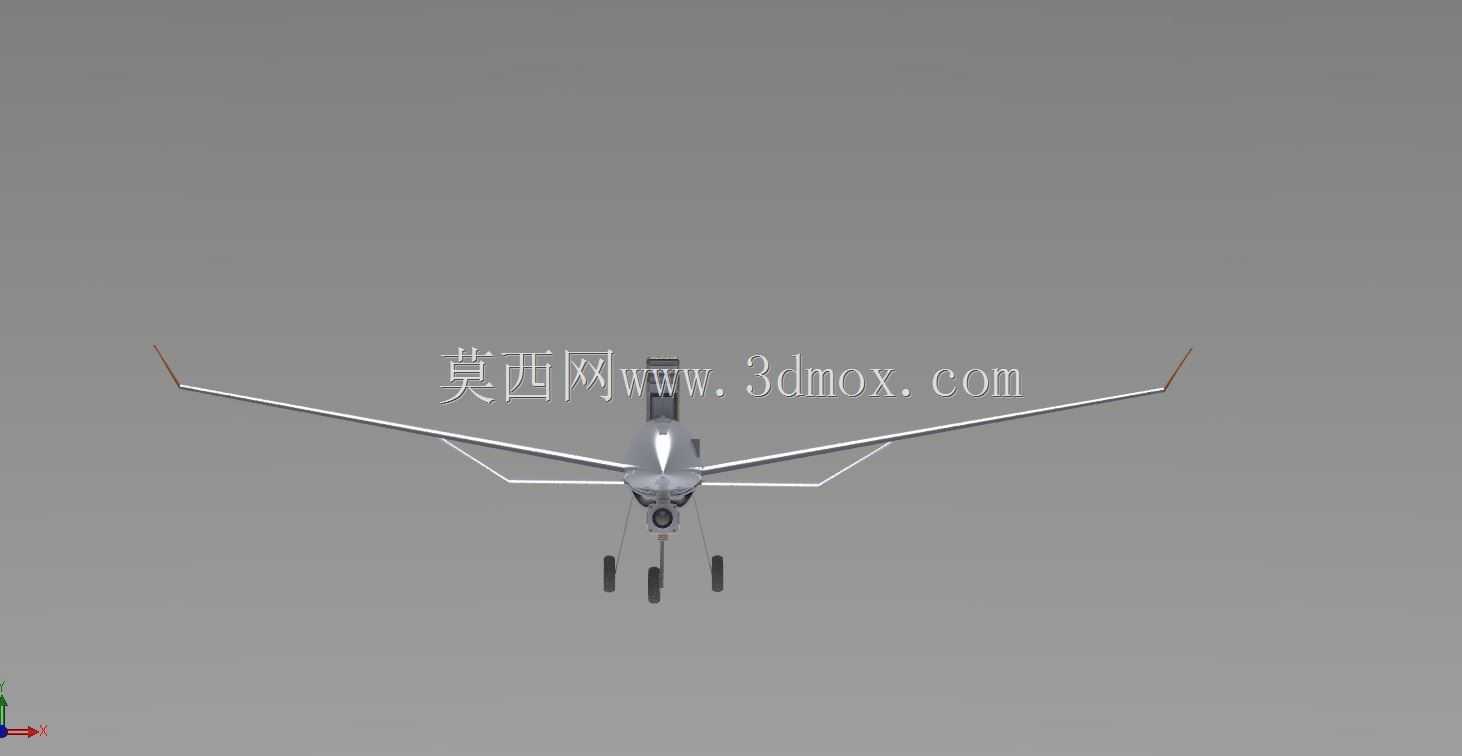

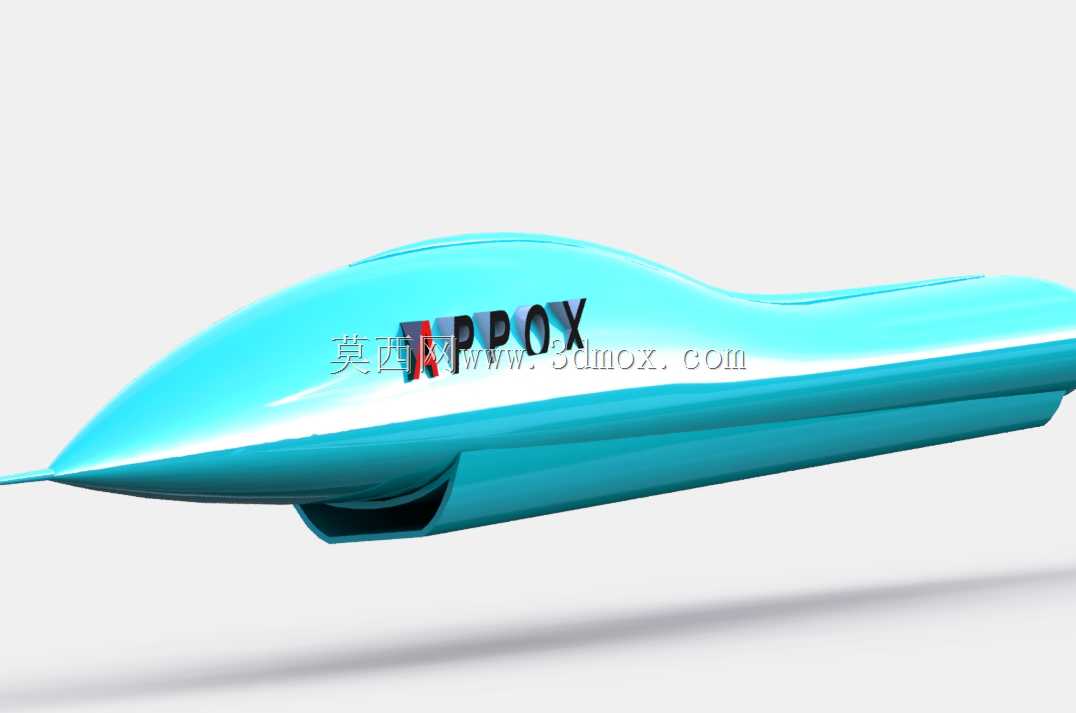

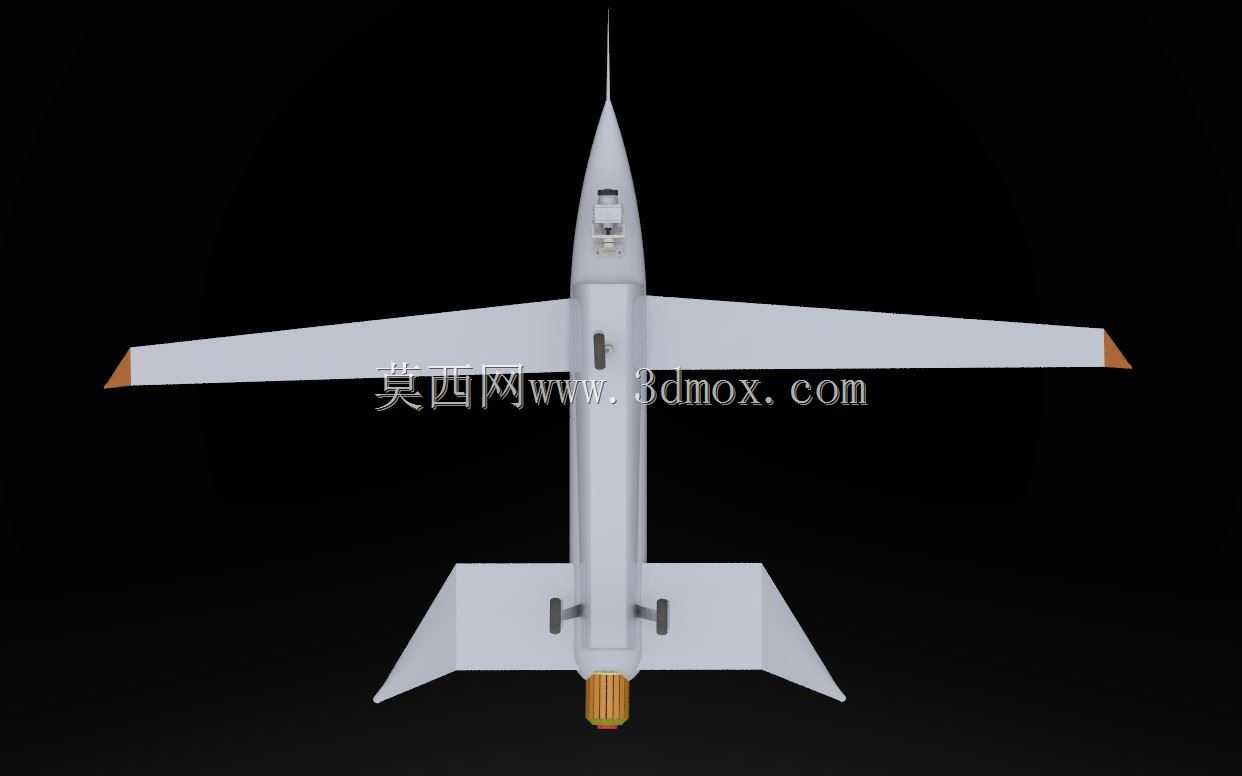

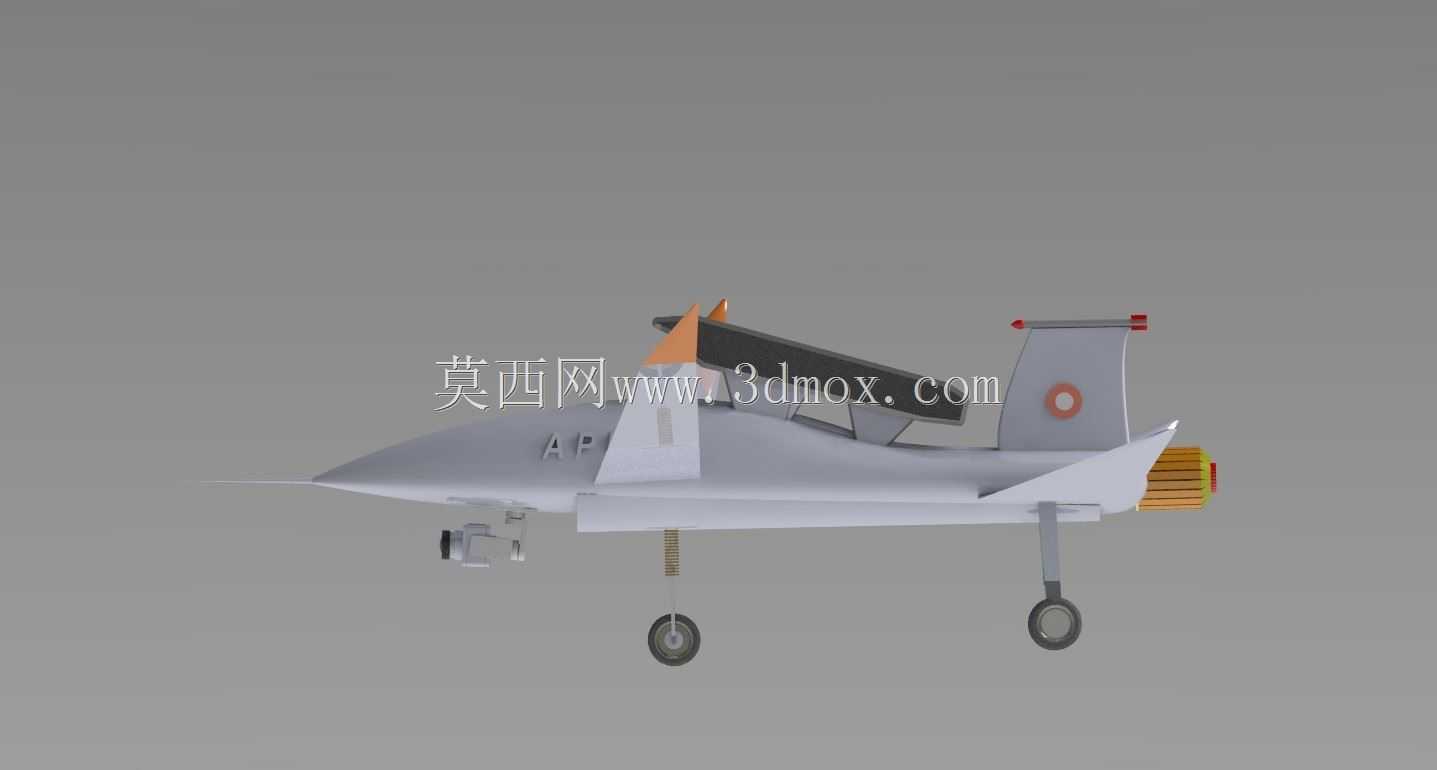

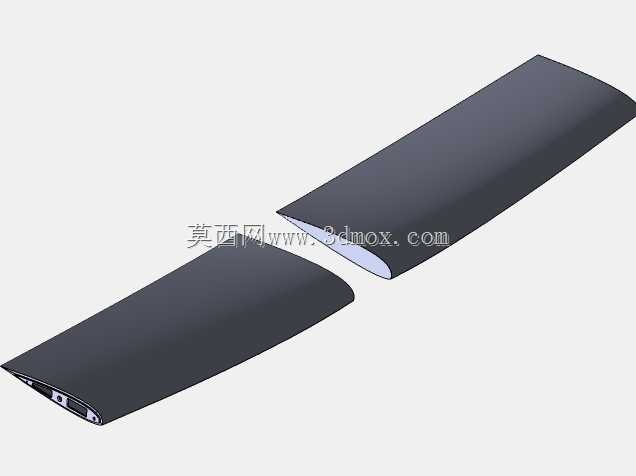

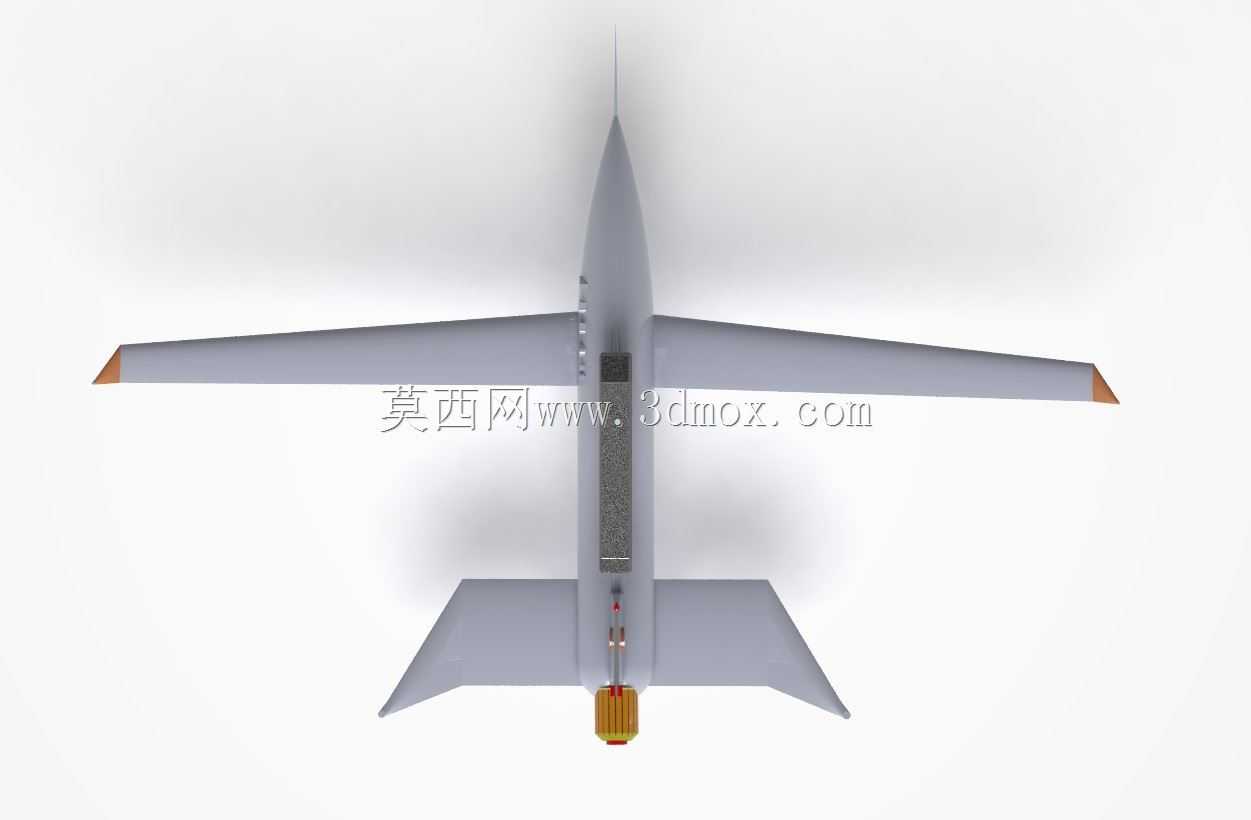

这款喷气动力小型无人飞行器的设计，核心瞄准近程快速战术侦察、前沿空域态势感知场景，区别于常规多旋翼无人机的低速滞空特性，喷气动力构型能让它在短时间内完成目标区域快速突防，完成影像采集后快速撤离，适配复杂地形下的快速抵近任务需求。从结构设计逻辑来看，整机采用下单翼无平尾布局，长锥形机头既优化了高速飞行下的激波阻力，也预留了光电侦察载荷的安装空间，机头内部可根据任务需求更换可见光、红外成像模块，安装边界预留了标准航电设备的走线槽与固定位，不需要大幅修改主体结构就能完成载荷切换。机身主体采用流线型半硬壳设计，中部隆起的设备舱整合了飞控系统、燃油存储单元与任务模块，重心位置严格控制在机翼气动焦点前方12%平均气动弦长位置，保证高速飞行下的纵向静稳定性，避免喷气动力大推力输出下的姿态失控问题。垂尾采用后掠设计，顶端预留了通信天线的安装基座，垂尾表面的圆形标识位可根据使用需求喷涂识别标识，不会干扰内部航电设备的信号传输。尾部的喷气发动机安装段采用快拆结构设计，发动机与机身连接采用法兰式固定接口，维护时仅需拆卸尾部整流罩就能完成发动机检修与更换，尾喷口的整流段做了热防护预留，避免高温燃气灼烧尾部结构。起落架采用前三点式可收放构型，前起落架为单轮结构，带有转向阻尼结构，适配地面滑跑起降的转向需求，主起落架布置在机身重心下方，采用摇臂式减震结构，能够吸收粗糙跑道起降时的冲击载荷，机轮与起落架舱的安装间隙经过反复校核，收放过程不会与机翼、机身结构发生干涉，收放作动筒的安装位预留了标准液压或电动执行机构的接口，可根据动力配置灵活选择。机翼采用小展弦比后掠翼设计，翼尖做了切尖处理，降低高速飞行下的翼尖诱导阻力，机翼与机身的连接采用翼梁贯穿式结构，连接强度能够满足大过载机动下的载荷要求，机翼后缘预留了操纵舵面的安装位，可搭配舵机完成滚转与俯仰姿态控制。整机的外形尺寸严格控制在小型无人机的运输边界内，拆解机翼后可放入标准储运箱，不需要特殊吊装设备就能完成前线场地的转运与组装，外场部署时间可控制在十分钟以内。设计过程中对全机的气动阻力、结构强度、重量分配做了多轮迭代校核，每个结构件的安装公差都控制在航模级加工可实现的范围内，既保证了结构强度冗余，也尽可能控制整机空重，提升有效载荷占比与续航能力。
