贴片式反射光电检测元件结构设计

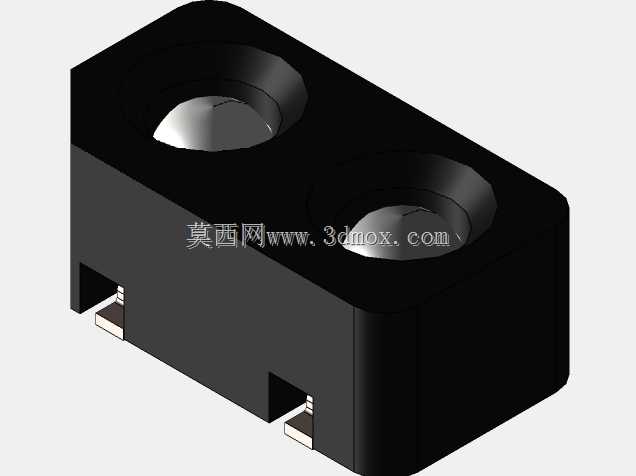

在自动化产线的物料到位检测、消费电子的近距感应、小型智能设备的遮挡识别场景里，这类贴片式反射光电检测元件是应用极广的基础感应部件，不需要额外搭配对射安装支架，单器件即可完成发射与接收的光路整合，非常适合空间受限的紧凑型设备内部安装。从结构设计上看，该元件采用黑色阻光工程塑料作为主体外壳，一方面可以隔绝外部杂散光对接收端的信号干扰，避免环境光导致的检测误触发，另一方面外壳的两个内凹球面腔体分别对应红外发射管与光电接收管的安装位，球面内壁做了哑光吸光处理，能够约束发射光路的出射角度，减少内部光线串扰，保证检测距离的一致性。元件底部采用表贴式焊盘设计，两个定位焊盘分别位于壳体两侧的缺口位置，焊盘伸出壳体底部的尺寸符合常规SMT贴片工艺的公差要求，能够适配回流焊的生产流程，不需要额外的通孔插装工序，适合大批量的电路板自动化焊接作业。在安装边界上，该元件整体为方正的块状结构，两个光学腔体的中心距经过精准计算，保证发射出的红外光束经过前方物体反射后，能够最大程度被接收端捕获，检测盲区控制在极小范围内，对于近距离的纸张、塑料、金属等不同材质的物体，都能有稳定的检测输出。设计过程中需要重点考虑壳体的阻光性能，两个腔体之间的隔光筋厚度要足够，避免发射管的光线直接在壳体内部传导到接收端造成信号误判，同时外壳的顶部平面要做平整处理，保证贴装后光学窗口与电路板平面的垂直度，避免光路偏移导致检测距离变短。这类元件常被用在打印机的纸张到位检测、自动售货机的货品掉落检测、智能门锁的关门感应、小型机器人的边缘避障等场景，因为采用表贴封装，整体占用电路板的面积极小，不需要额外的固定结构，直接焊接在PCB上即可完成安装，相比插件式的光电传感器，能够大幅缩减设备内部的安装空间，适配当下电子产品小型化、轻量化的设计趋势。在建模过程中，需要准确还原焊盘的尺寸与位置，保证输出的结构模型能够直接导入PCB设计软件进行封装匹配，同时光学腔体的曲面弧度要与实际器件的光路设计匹配，方便结构工程师在做整机设计时，提前模拟光路的覆盖范围，预留合适的检测窗口位置，避免外壳结构遮挡光路影响检测性能。
