基于皮托管原理的气流速度检测装置结构

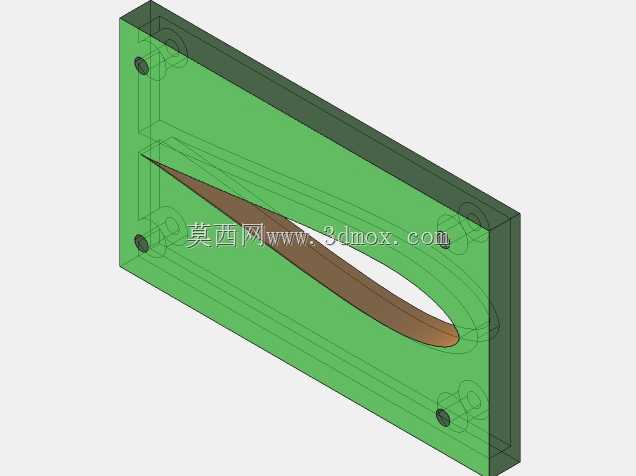

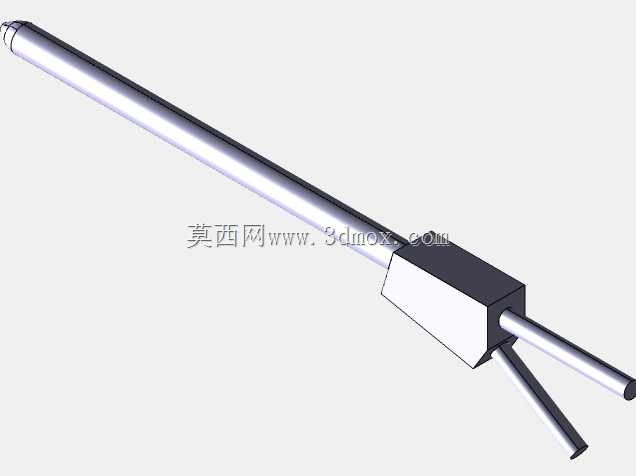

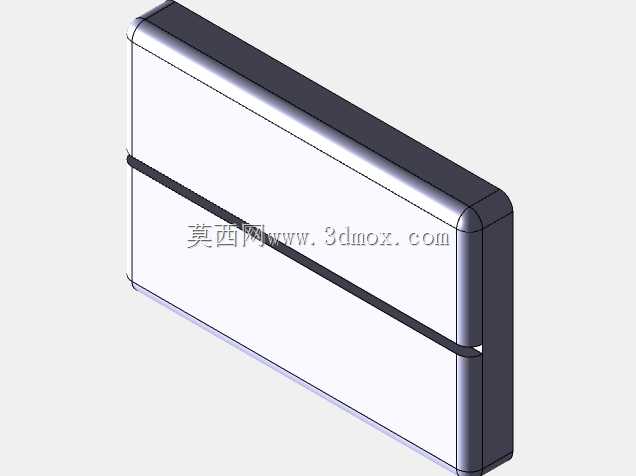

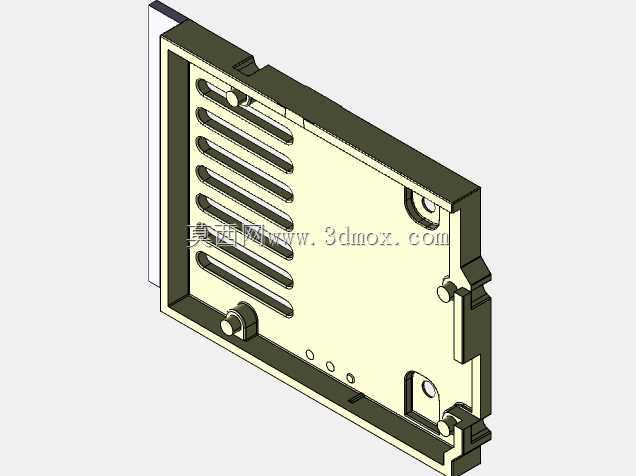

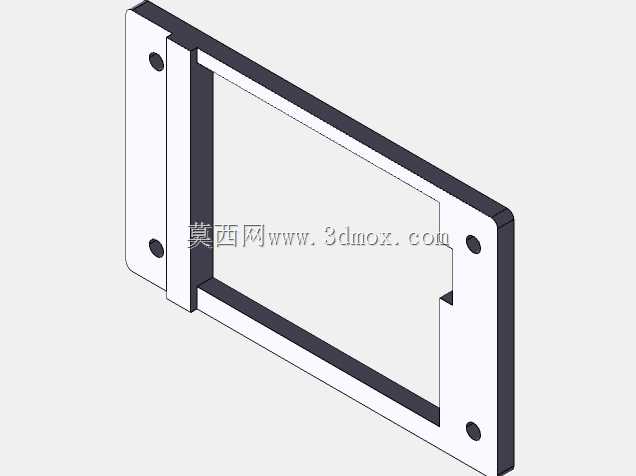

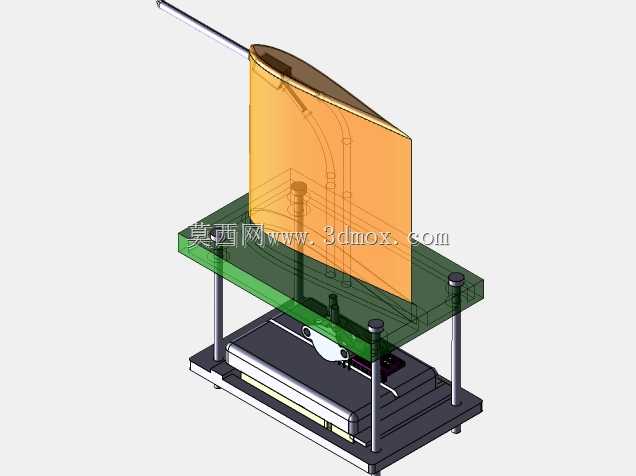

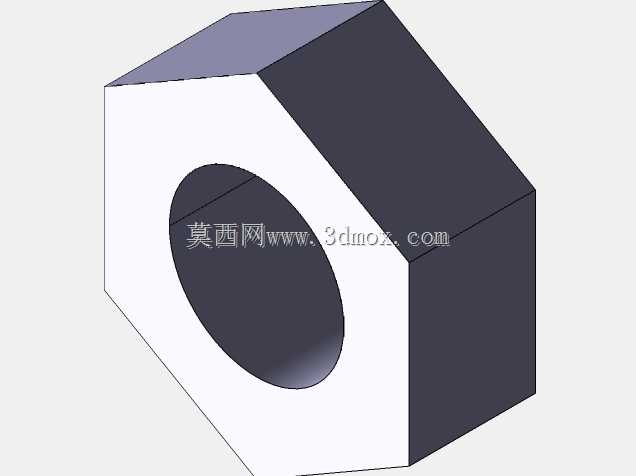

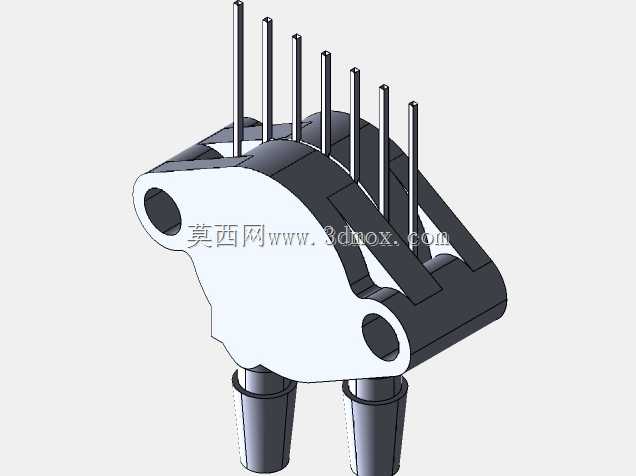

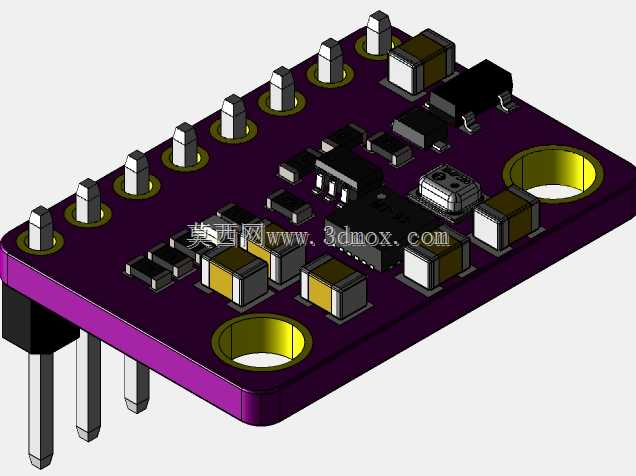

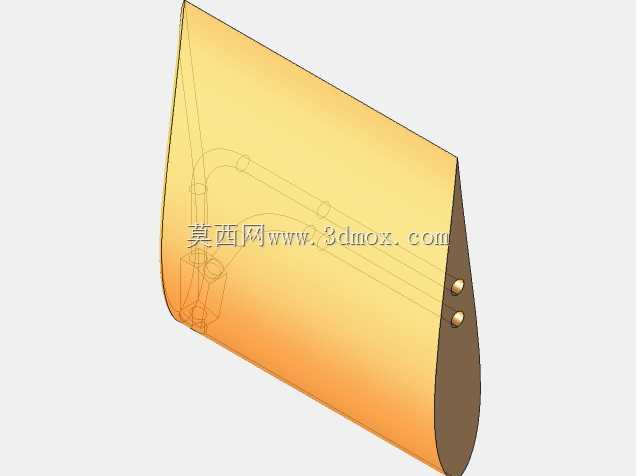

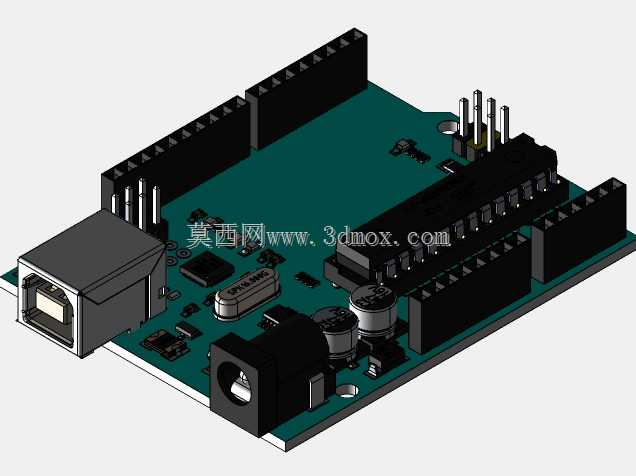

这款气流速度检测装置的核心检测逻辑依托皮托管测速原理搭建，整合了静压传感、差压传感两类检测单元，配套开源控制板完成信号采集与数据换算，整体结构做了分层布局设计，刻意简化了内部走线排布，让各功能模块的装配关系、气路连接路径都能直观呈现，方便结构设计人员快速理解检测原理对应的实体落地方式。从实际应用场景来看，这类装置可适配通风管道风速巡检、小型风洞试验段流速标定、工业环境局部送风参数检测等场景，相比一体式成品风速传感器，这套结构预留了足够的改装空间，可根据检测场景的量程需求更换不同精度等级的传感元件，也能调整皮托管探杆的伸出长度来适配不同管径的检测点位。结构分层上，最下层为控制与供电模块安装区，采用板件加支撑立柱的框架式结构，四周留出了接线与模块更换的操作空间，支撑立柱选用标准金属圆杆，上下层板的安装孔位做了同轴度公差约束，保证装配后各层板平行度满足传感元件的安装姿态要求；中间层为气路转接与传感元件固定区，绿色透明板件既可以直观看到内部气路的连接走向，也能对下层电控模块起到一定的防尘遮挡作用，皮托管的引压管路通过板件上的定位孔直接对接差压传感器的进气接口，减少了管路弯折带来的压损误差；上层为探杆固定与导流结构，橙色的翼型导流罩可以降低检测点位周边的气流扰动，让探杆迎流面的气流状态更稳定，避免紊流带来的检测数值波动。安装边界方面，整套装置的底座预留了四个固定安装孔，可直接固定在试验台架或者管道检测口的配套法兰上，探杆伸出长度可根据安装位置的实际需求做小幅调整，导流罩的外形做了流线型处理，不会对被测流场造成过大的干扰。设计过程中特意将走线槽整合到各层板的边缘位置，没有额外增加独立的走线配件，既压缩了整体结构的外形尺寸，也让内部线路不会遮挡气路与传感元件的展示效果，对于需要做教学演示或者原理验证的场景，这种无冗余走线的结构能让观察者快速理清各部件的连接逻辑，不需要额外拆解就能看清整个检测链路的组成。传感元件的安装位都做了定位凸台设计，更换元件时不需要反复调整位置就能保证气路对接的密封性，降低了日常维护的操作难度，底座下方预留了通讯接口的开孔位置，可直接外接数据传输模块，将检测数据上传到上位机做长期记录与分析。
