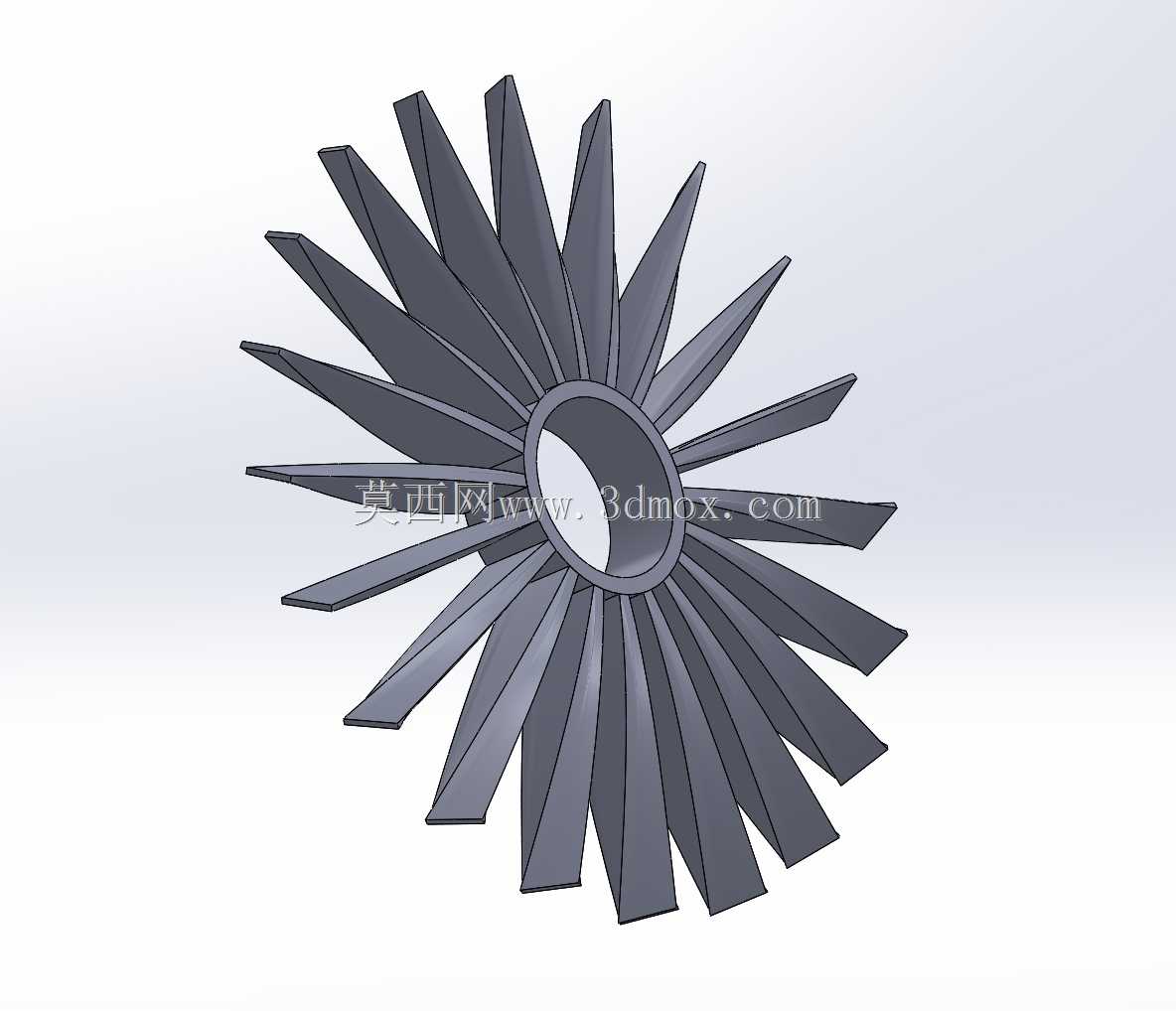

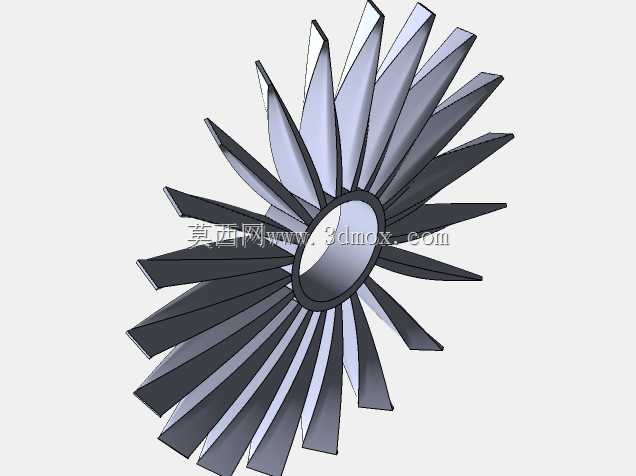

喷气式射流叶轮结构三维设计

这类射流叶片属于气动动力转换的核心做功部件，日常在小型喷气推进装置、高速气流吹扫设备、涡轮式动力输出单元中都能见到它的应用场景，核心作用是将通入的高压气流能量转化为旋转轴的扭矩输出，或是在随轴高速旋转时，带动周边气流形成定向高速射流，完成介质输送、推力生成或是气流增压的功能。从结构设计逻辑来看，整个叶片组采用中心轮毂加周向均布辐射式叶片的布局，轮毂中心设置贯通的安装孔，可直接与传动轴配合，孔位的公差设计需要匹配对应轴径的过渡配合要求，保证高速旋转时不会出现偏心晃动，同时传递额定扭矩不发生打滑。周向排布的叶片采用变截面扭曲设计，从根部到叶尖的厚度逐步减薄，叶片的安装角度经过气动核算，保证气流作用在叶面上时，受力方向沿旋转切线方向的分量最大化，减少轴向的无用分力，降低轴承端的轴向负载。叶片的数量经过动平衡校验匹配，相邻叶片之间的流道宽度均匀，避免气流在流道内形成紊流、产生额外的气动噪音与能量损耗，叶尖的外轮廓形成规整的圆形回转面，安装时与外围壳体的间隙控制在合理范围，既不会因为间隙过小出现运转擦碰，也不会因为间隙过大导致气流从叶尖泄漏，降低整体做功效率。在实际安装边界上，这类叶轮的轴向定位依靠轮毂两端的轴肩或是锁紧螺母完成，径向定位通过安装孔与轴的配合保证，整个回转体的动平衡等级需要满足高速旋转的工况要求，避免长期运转出现轴承过早磨损、设备振动超标的问题。设计过程中需要重点校核叶片根部的应力集中情况，因为高速旋转时叶片自身的离心力全部作用在根部与轮毂的连接位置，根部的圆角过渡处理可以有效分散应力，避免长期交变载荷下出现叶片断裂的故障。同时叶片的型面设计需要兼顾气动性能与加工可行性，不管是采用铣削加工还是注塑成型，都要保证型面的顺滑过渡，没有突兀的折角，减少气流在叶面的分离现象，提升整体的能量转换效率。这类结构除了在喷气动力装置中使用，在部分工业吹扫设备、物料气力输送的风源端、小型涡轮驱动装置中也有广泛适配，不同工况下可以通过调整叶片的安装角度、叶片数量、叶型扭曲程度来匹配不同的转速、风压与输出扭矩要求，比如高压低流量的工况下可以适当减小叶片间流道的截面积，提升气流的出口流速，而大流量低压的工况则可以加宽叶片弦长，增加与气流的接触面积，提升大流量下的做功能力。
