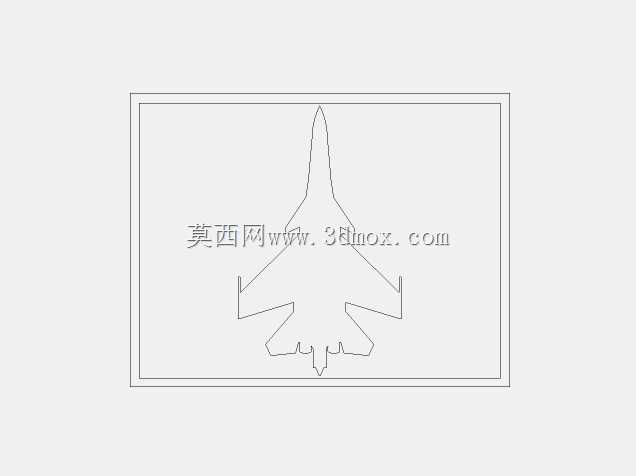

苏霍伊战斗机气动外形线框结构设计

该线框结构模型围绕苏霍伊系列战斗机的气动外形核心特征构建，建模过程中优先还原了翼身融合体的曲面过渡逻辑，针对边条翼与主翼的衔接区域做了曲率连续处理，确保外形轮廓符合高速飞行状态下的气流走向要求。从实际应用场景来看，这类线框模型可作为航空类专业教学演示的基础素材，用于讲解第三代战斗机的气动布局设计逻辑，也能作为航模制作、仿真推演的外形基准参考，帮助从业者快速把握该类机型的轮廓特征与结构比例关系。设计思路上，模型没有做过多的内部细节刻画，重点聚焦于外轮廓的精准度，机头部分的尖削比、座舱盖的隆起弧度、双垂尾的外倾角度都按照实机比例做了对应还原，机翼前缘后掠角、尾翼的相对位置关系也严格匹配实机的气动布局参数，确保整体轮廓不会出现比例失真的问题。在外形尺寸与安装边界层面，建模时预留了后续细化的结构接口，若需要进一步补充起落架舱、武器挂点、进气道等细节结构，可直接在现有线框基础上拆分曲面，不需要重新搭建整体轮廓基准。机身中段的翼身融合区域做了分段线框处理，方便后续做曲面加厚、内部结构布置时快速定位基准面，尾喷口的轮廓线也预留了与动力系统模型对接的匹配边界。从工程实用角度出发，这类线框模型不需要承载过多的内部结构信息，核心价值在于提供准确的外形基准，不管是做流体仿真的初始几何模型导入，还是做展示类模型的外观参考，都能减少前期轮廓搭建的重复工作量。建模过程中对机翼后缘的操纵面轮廓、机身尾部的减速板位置都做了线框标识，方便后续细化时快速定位功能结构的安装位置，避免出现结构布局与实机偏差过大的问题。针对航空装备设计入门的从业者而言，这类线框模型能帮助快速理解重型战斗机的整体布局逻辑，理清机身、机翼、尾翼、座舱各部分的比例关系，在后续开展同类机型建模或改型设计时，可直接参考其轮廓比例搭建初始框架，降低前期外形校准的时间成本。
