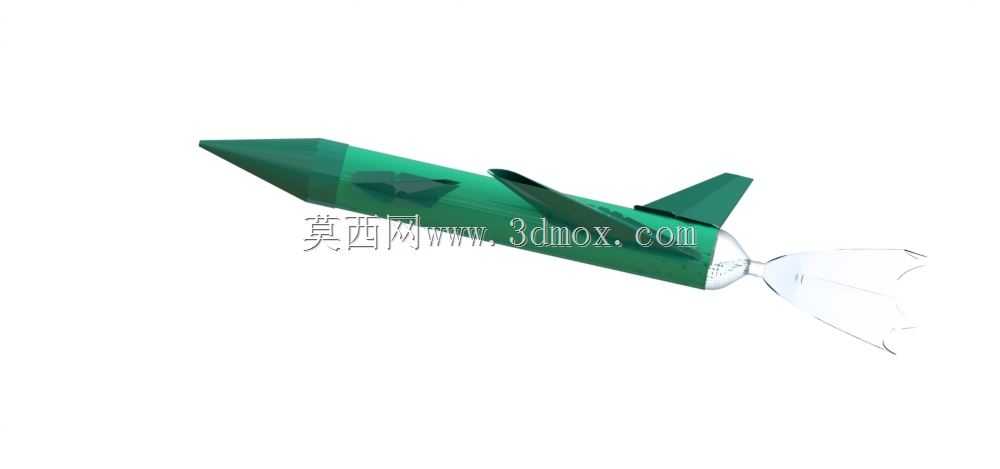

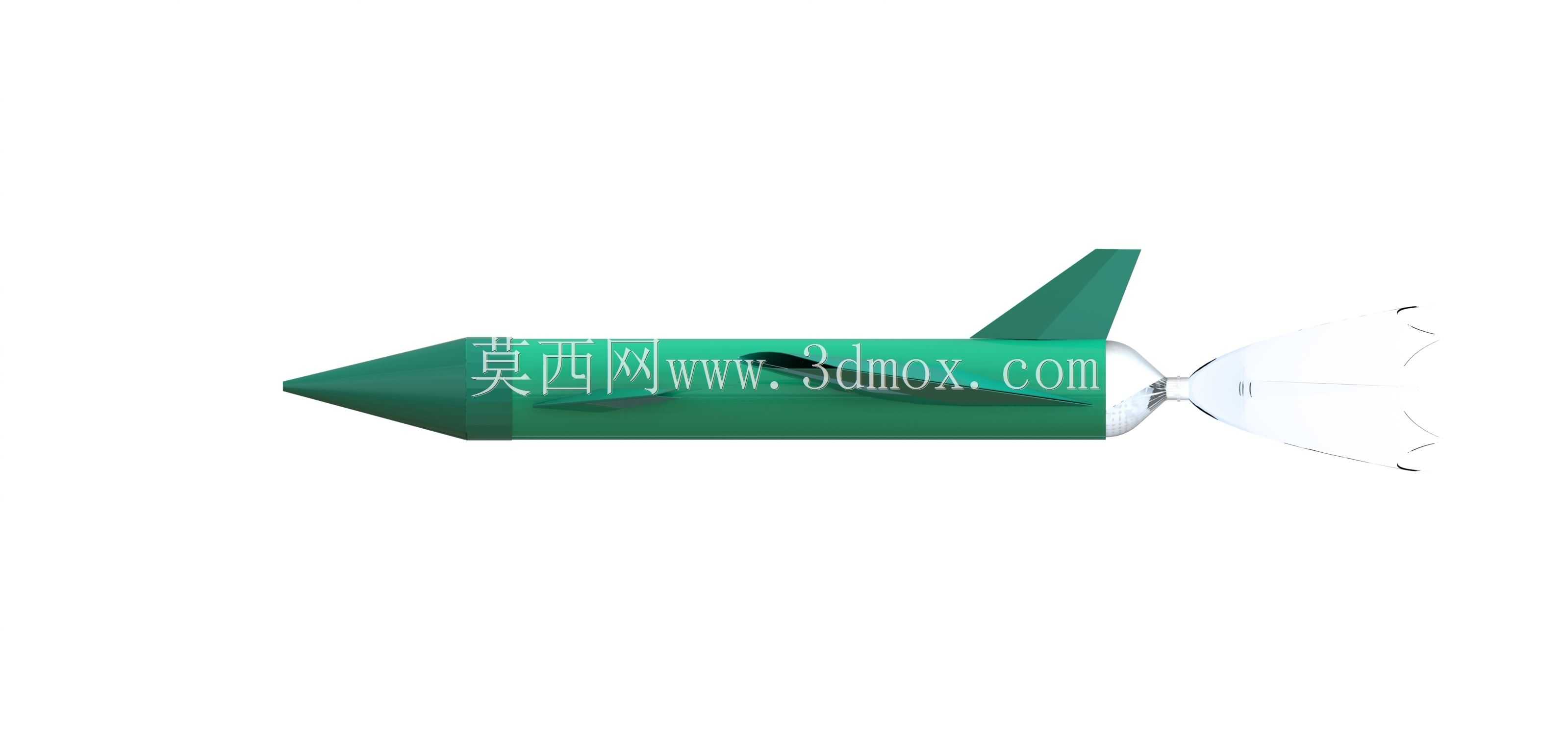

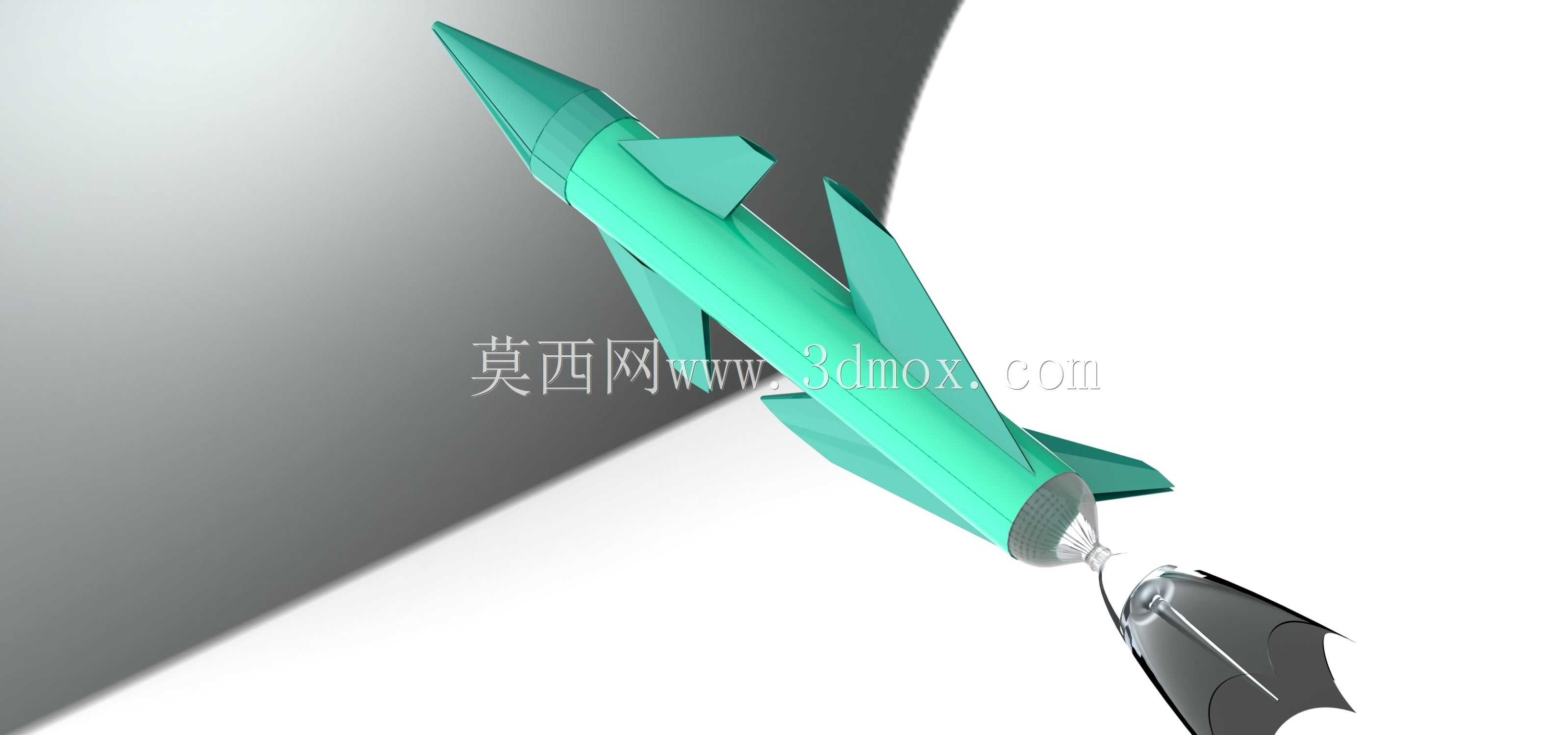

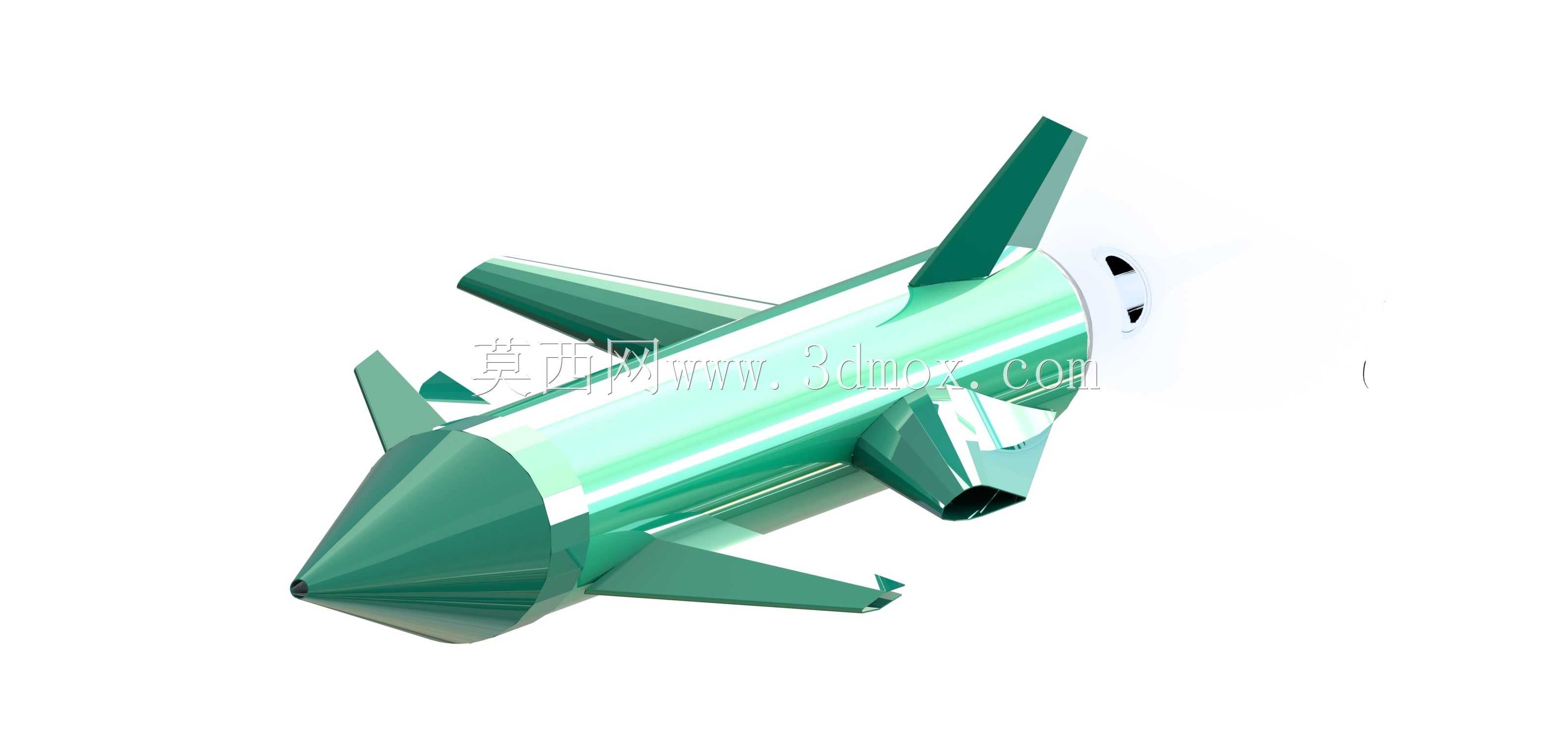

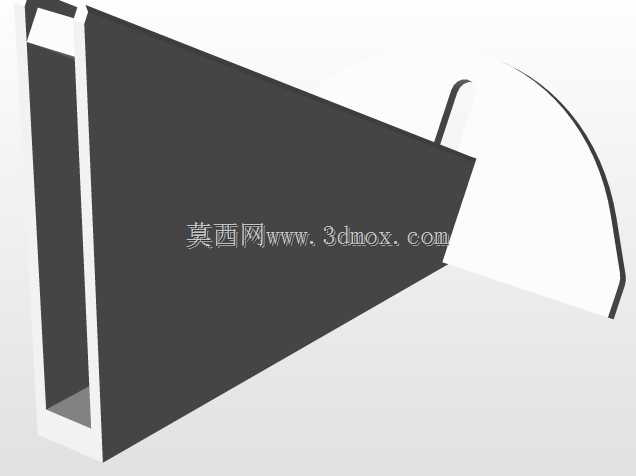

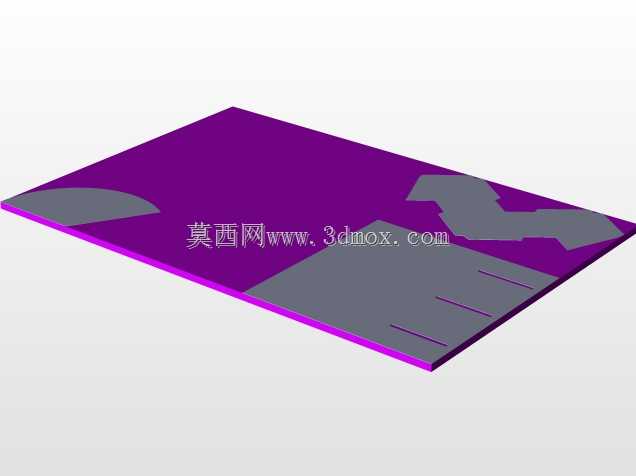

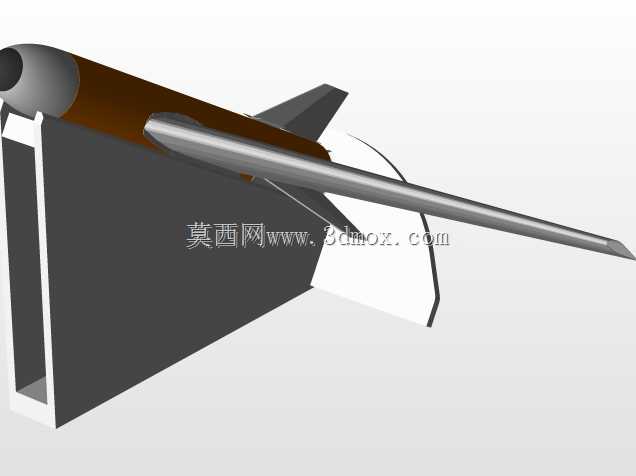

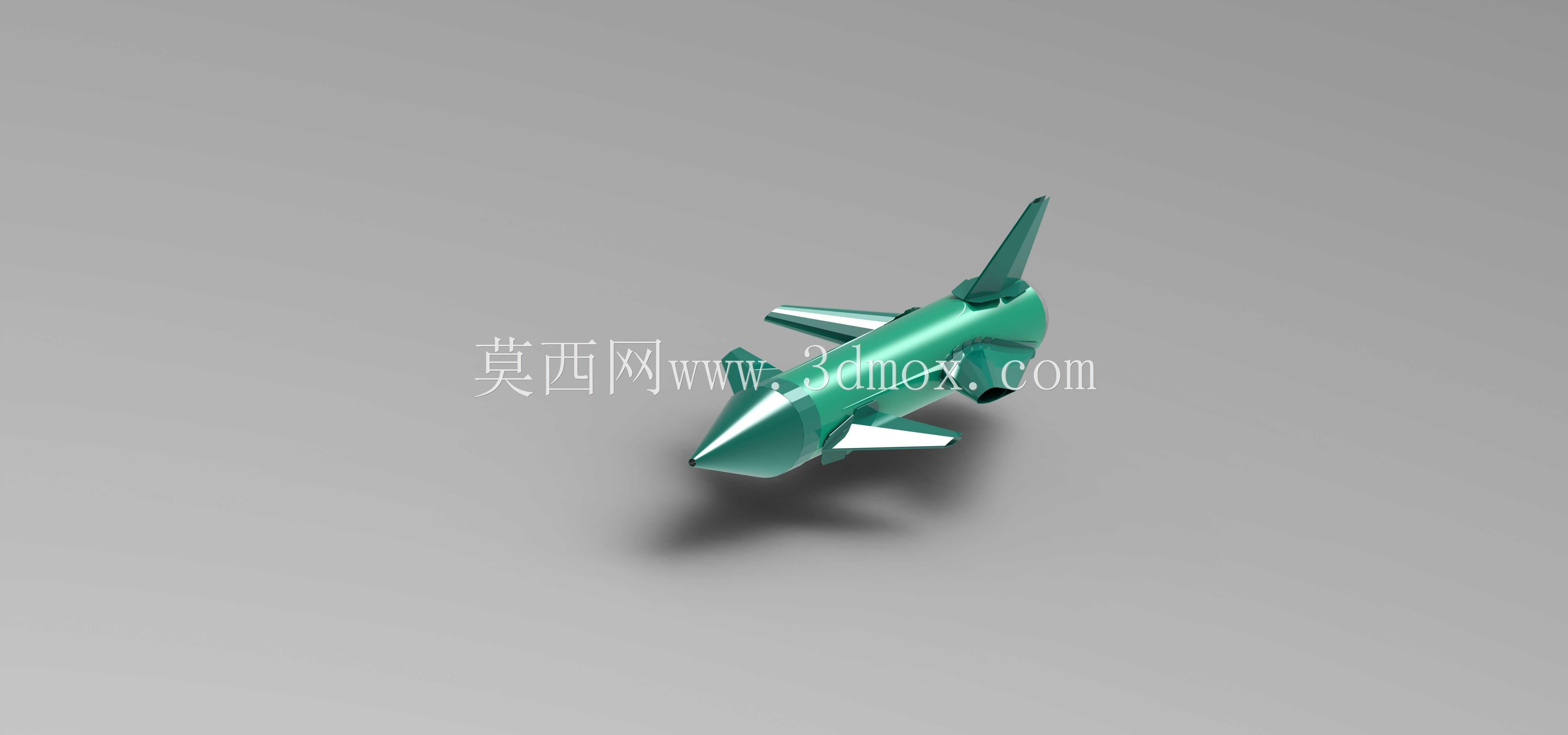

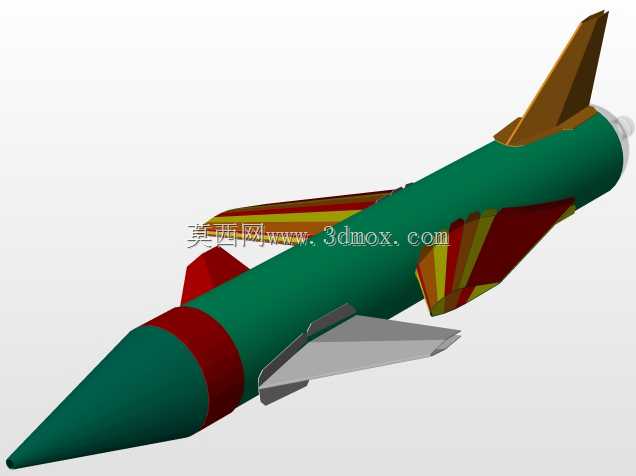

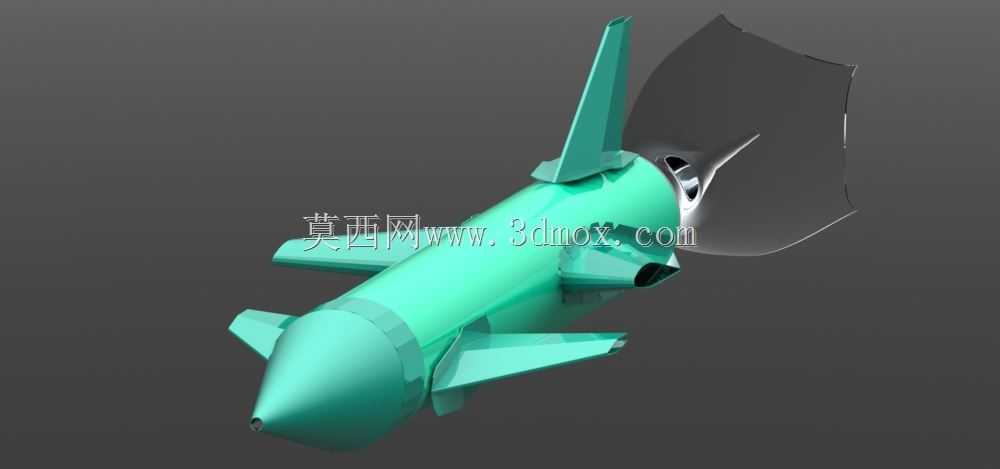

小型带翼火箭外形结构三维数模

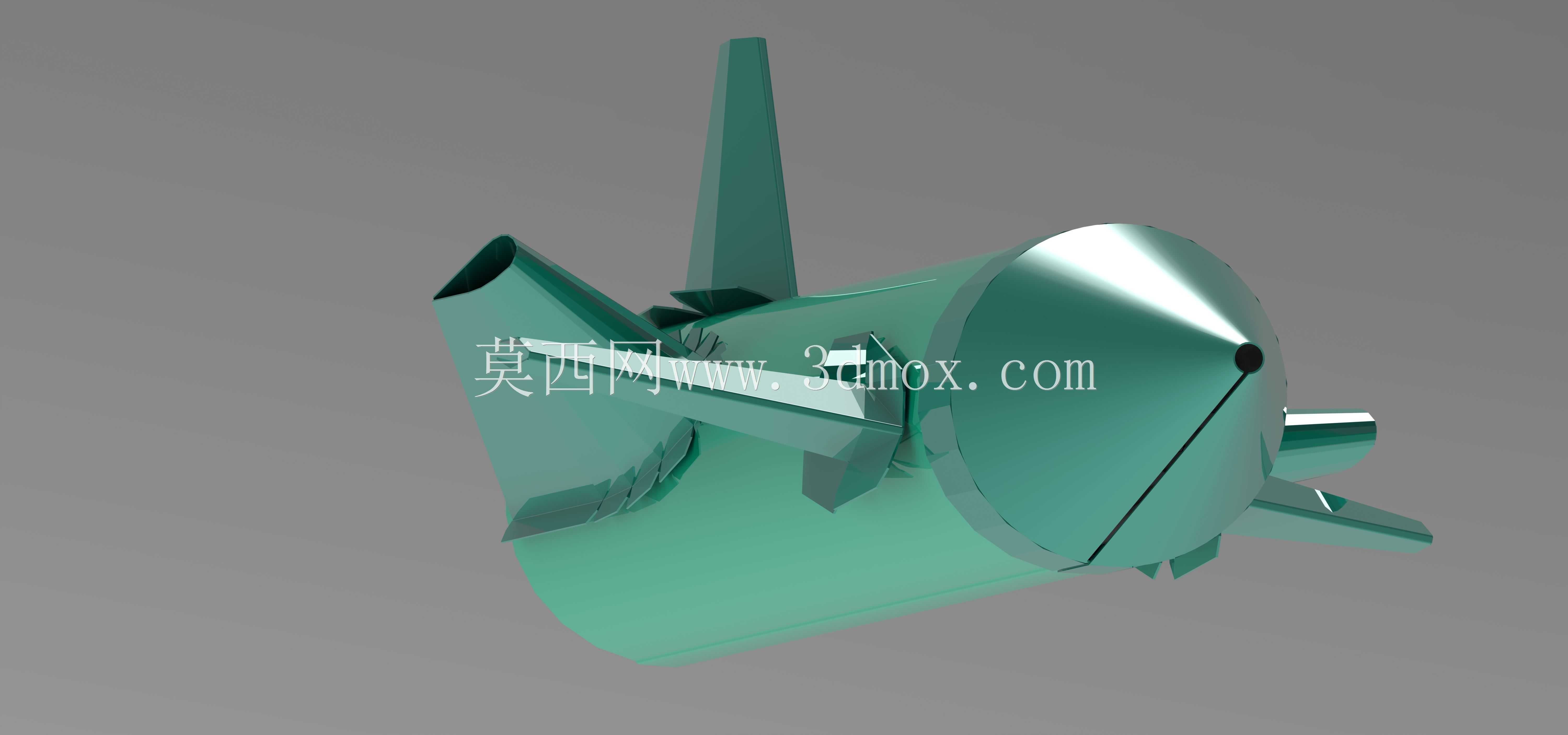

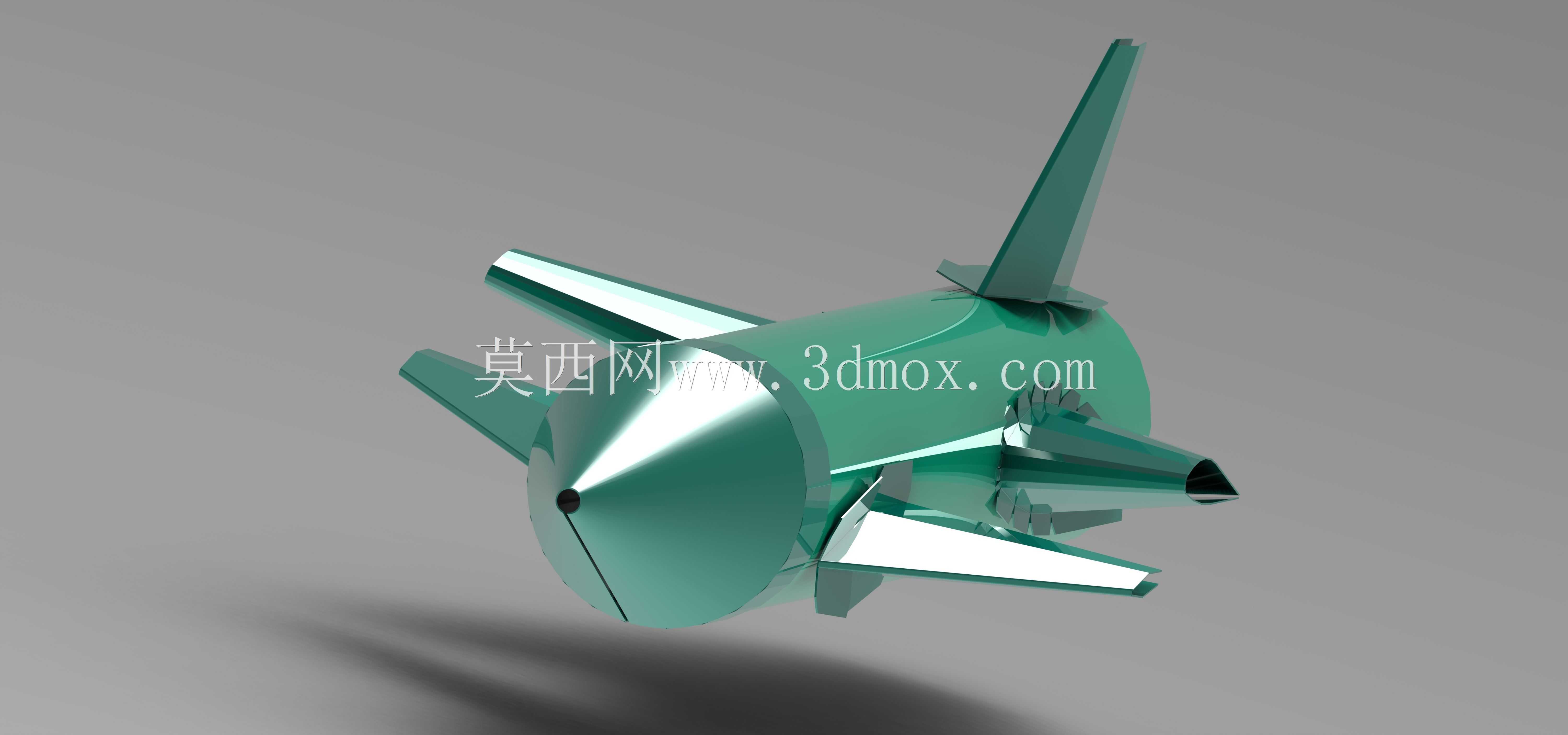

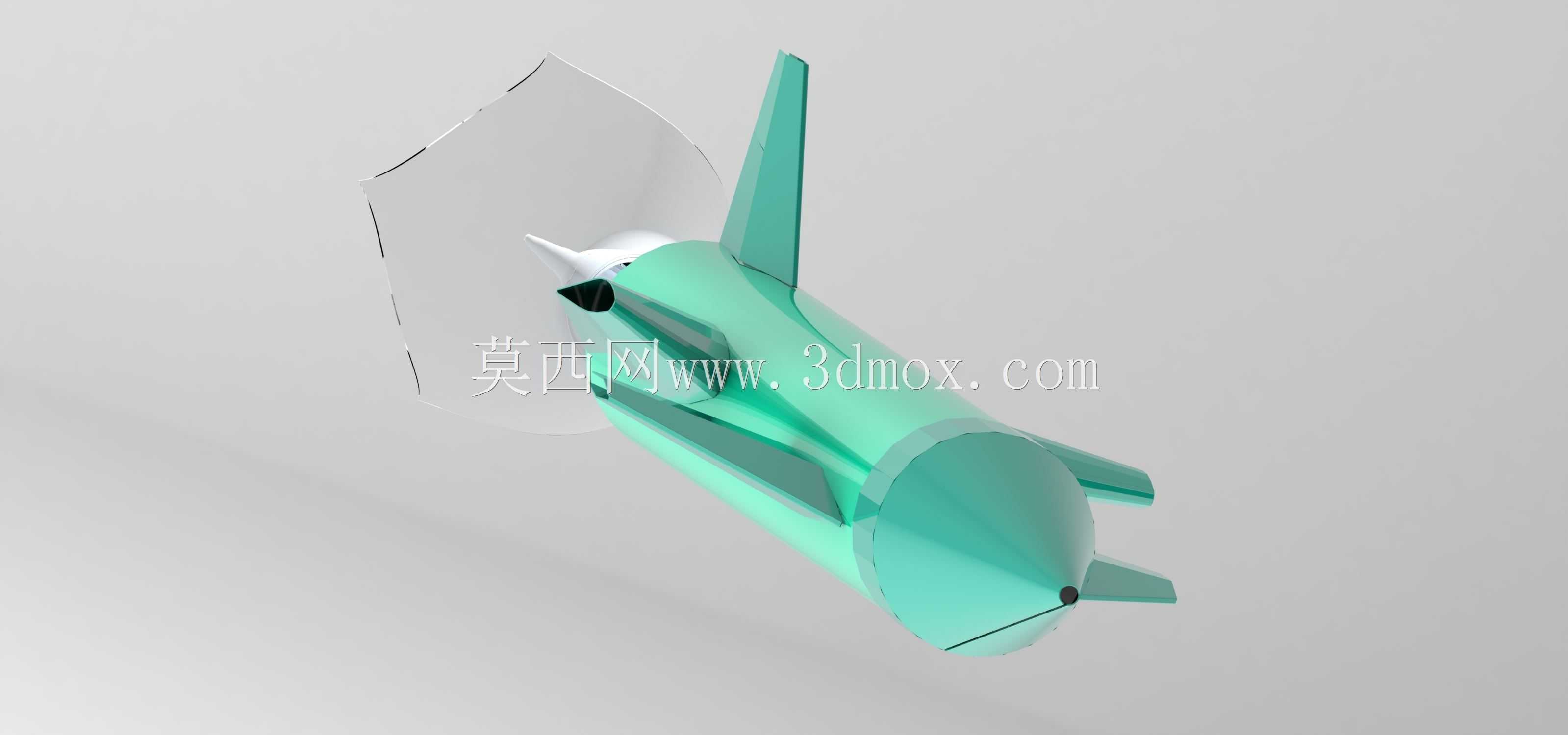

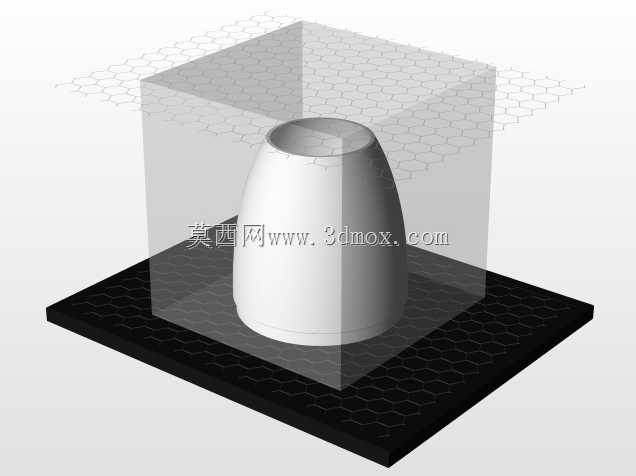

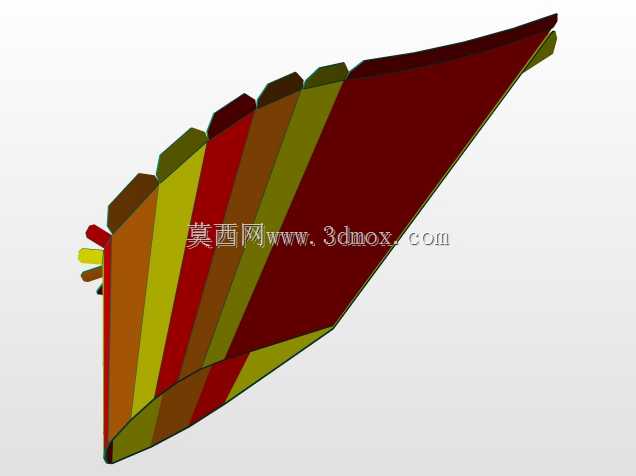

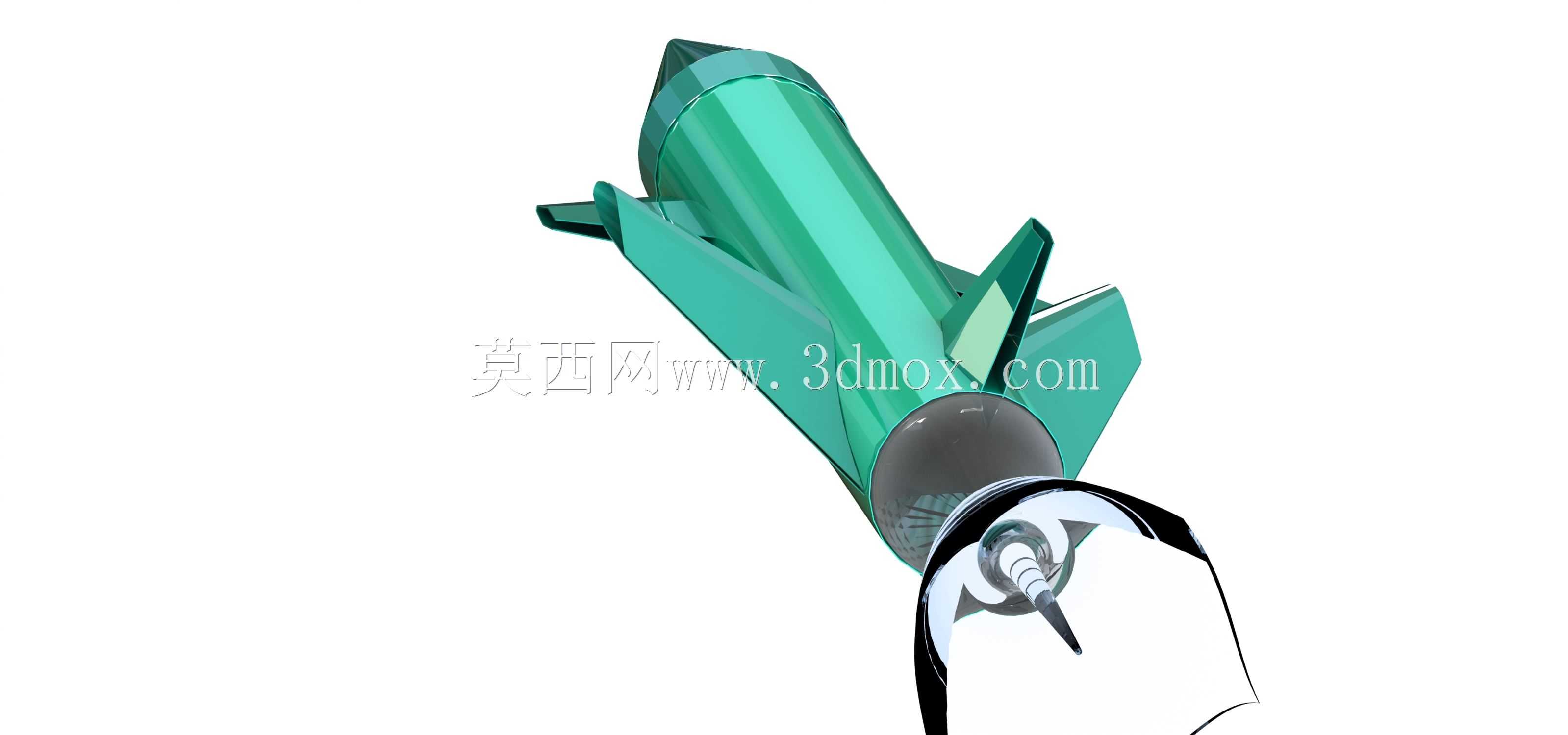

该火箭模型的外形设计围绕亚音速飞行段的气动需求展开，头部采用钝锥过渡构型，避免高速飞行时头部激波带来的过大阻力，同时为头部载荷舱预留足够的内部安装空间，锥段与圆柱段的衔接处做了连续曲率过渡处理，不会出现气流在衔接位置过早分离的问题。箭体主体为等直径圆柱段，这一构型既可以最大化内部容积，方便装填燃料、制导组件与动力系统，也能降低加工制造阶段的成型难度，圆柱段的长度与直径比例经过气动测算，兼顾飞行稳定性与结构刚度要求，不会在大过载机动时出现箭体挠度过大的问题。箭体周向布置的多组小型弹翼，主要用于飞行过程中的升力补充与姿态微调，每片机翼的安装角与后掠角度都经过匹配设计，在跨音速飞行阶段能够提供足够的操纵力矩，同时避免翼面颤振风险，翼根与箭体的衔接位置做了加厚处理，能够承受机动飞行时的气动载荷，不会出现翼根断裂的问题。尾部的垂直尾翼与侧翼配合，主要保障飞行过程中的航向稳定性，尾翼的位置距离箭体质心有足够的力臂长度，只需要较小的舵面偏转角度就能实现航向修正，降低舵机的负载要求。尾部的喷管区域采用收敛-扩张构型的预留接口，能够匹配固体火箭发动机或者小型液体火箭发动机的安装需求，喷管外围的整流结构可以减少尾部紊流对箭体飞行的干扰，同时避免发动机高温燃气直接冲刷尾翼结构。在实际应用场景中，这类小型火箭构型既可以作为探空火箭的基础构型，用于近地空间的气象探测、高空试验载荷投放，也可以作为航空航天教学的演示教具，帮助学习者理解火箭气动布局与结构组成，还可以作为模型火箭爱好者的设计参考，用于制作可发射的小型模型火箭。建模过程中所有的翼面与箭体衔接位置都做了曲面连续处理，没有出现几何尖角或者破面问题，能够直接导入仿真软件进行气动仿真计算，也可以用于3D打印制作实体验证样件，安装边界上所有的翼面安装位置、喷管对接位置都预留了统一的安装基准面，方便后续拆分零件进行详细结构设计，不需要重新调整外形基准。
