迷你FPV航拍摄像头结构设计

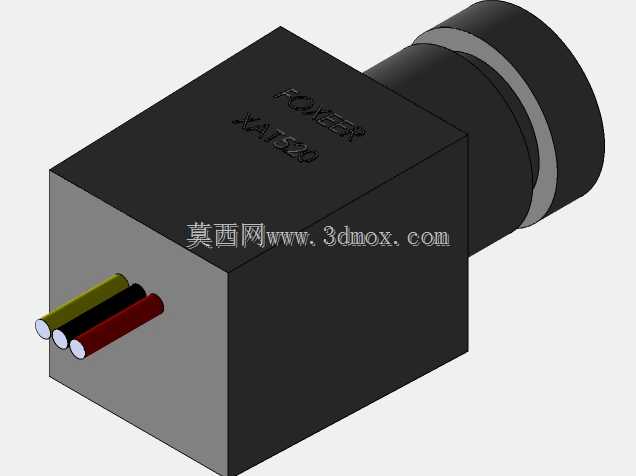

这款小型图像采集设备主要面向穿越机、小型无人机等航拍载具设计，核心作用是在飞行器高速飞行过程中实时采集前方画面，将图像信号传输至地面端显示设备，为飞手提供第一视角飞行的视觉参考，也可搭载在小型巡检机器人、管道探测设备上，完成狭窄空间内的视觉探查作业。从结构设计层面来看，整体采用方块主体加圆柱形镜头的组合构型，主体外壳做了直角棱边处理，能够在有限的安装空间内最大化利用内部腔体容积，容纳图像传感芯片、信号处理电路等核心元器件，镜头部分采用阶梯式圆柱结构，预留了镜头调焦的活动余量，同时镜头与主体衔接处做了同轴度限位设计，避免装配后镜头光轴出现偏移，影响成像画面的水平基准。设备尾部引出三根不同颜色的接线，分别对应电源正负极与视频信号输出，接线端做了防拉扯的内嵌固定设计，避免飞行过程中震动导致接线松脱，接线长度预留了足够的布线余量，方便在载具机架上完成走线固定。安装边界方面，方块主体的规整外形适配穿越机常见的摄像头安装座尺寸，可直接通过双面胶或者微型螺丝固定在机架前端的安装位，镜头部分的外径尺寸匹配常规的FPV镜头保护罩规格，用户可根据使用需求加装保护镜片，避免飞行中砂石碰撞刮花镜头。设计过程中充分考虑了轻量化需求，外壳壁厚控制在合理范围内，在保证结构强度足以应对飞行震动、轻微碰撞的前提下，尽可能降低整体重量，减少对飞行器载重的占用，同时外壳表面做了哑光处理，避免飞行过程中阳光反射对成像造成干扰。内部腔体的布局上，将发热相对较高的信号处理模块贴靠在金属外壳内壁，借助外壳完成被动散热，保证长时间飞行过程中设备工作稳定，不会因为过热出现画面卡顿、信号中断的问题。镜头的视场角参数适配第一视角飞行的需求，既保证足够宽的视野范围让飞手观察到前方的飞行环境，也避免过度广角带来的画面畸变影响飞手对距离的判断，整体结构没有多余的冗余设计，所有构型都围绕小型航拍载具的实际使用需求展开，能够适配绝大多数小型FPV载具的安装空间，不需要对载具结构做额外修改即可完成装配。
