通用电气发动机安装固定支架结构

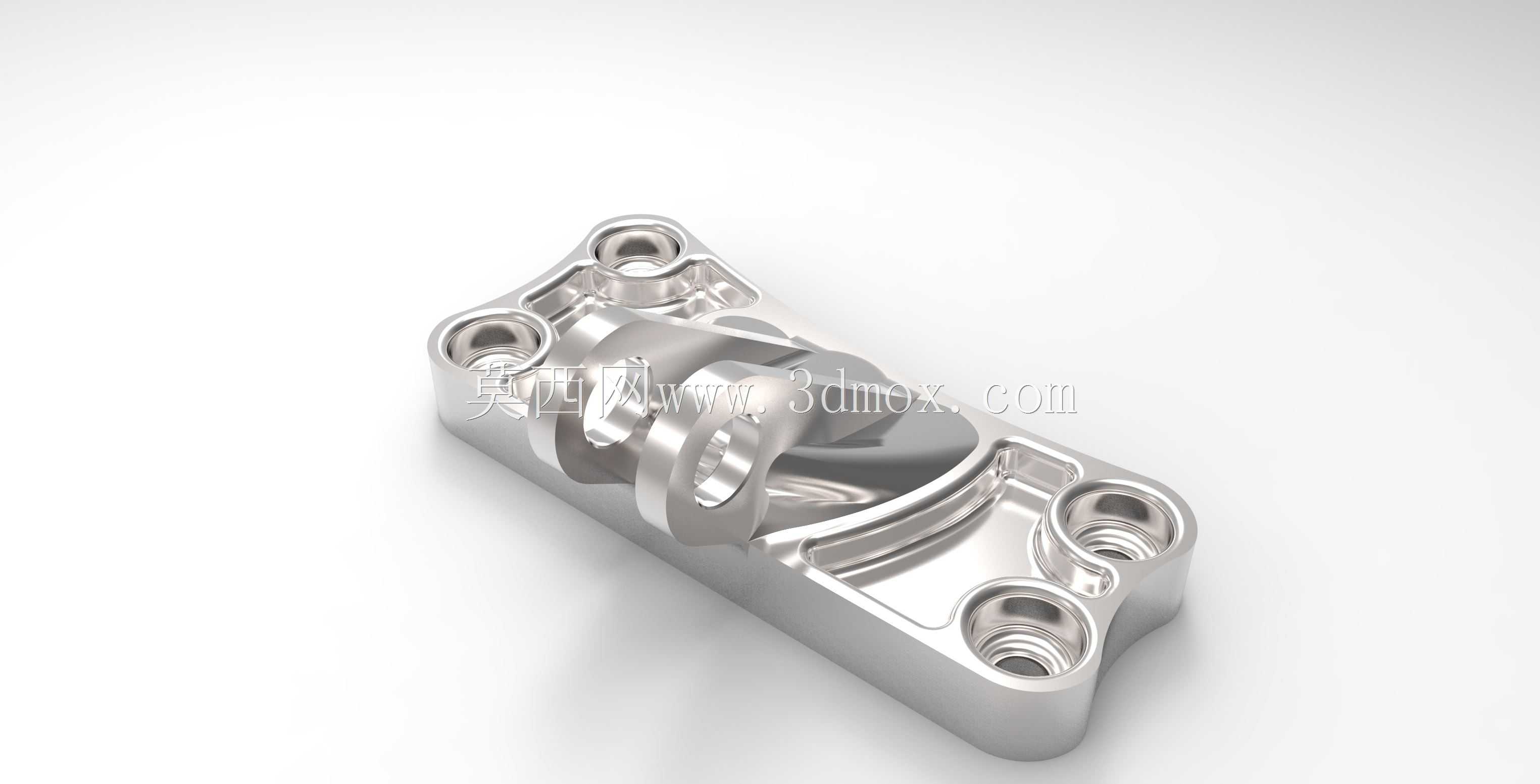

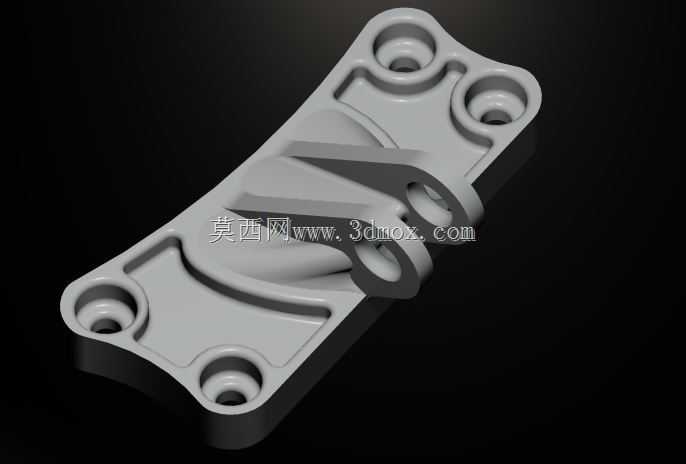

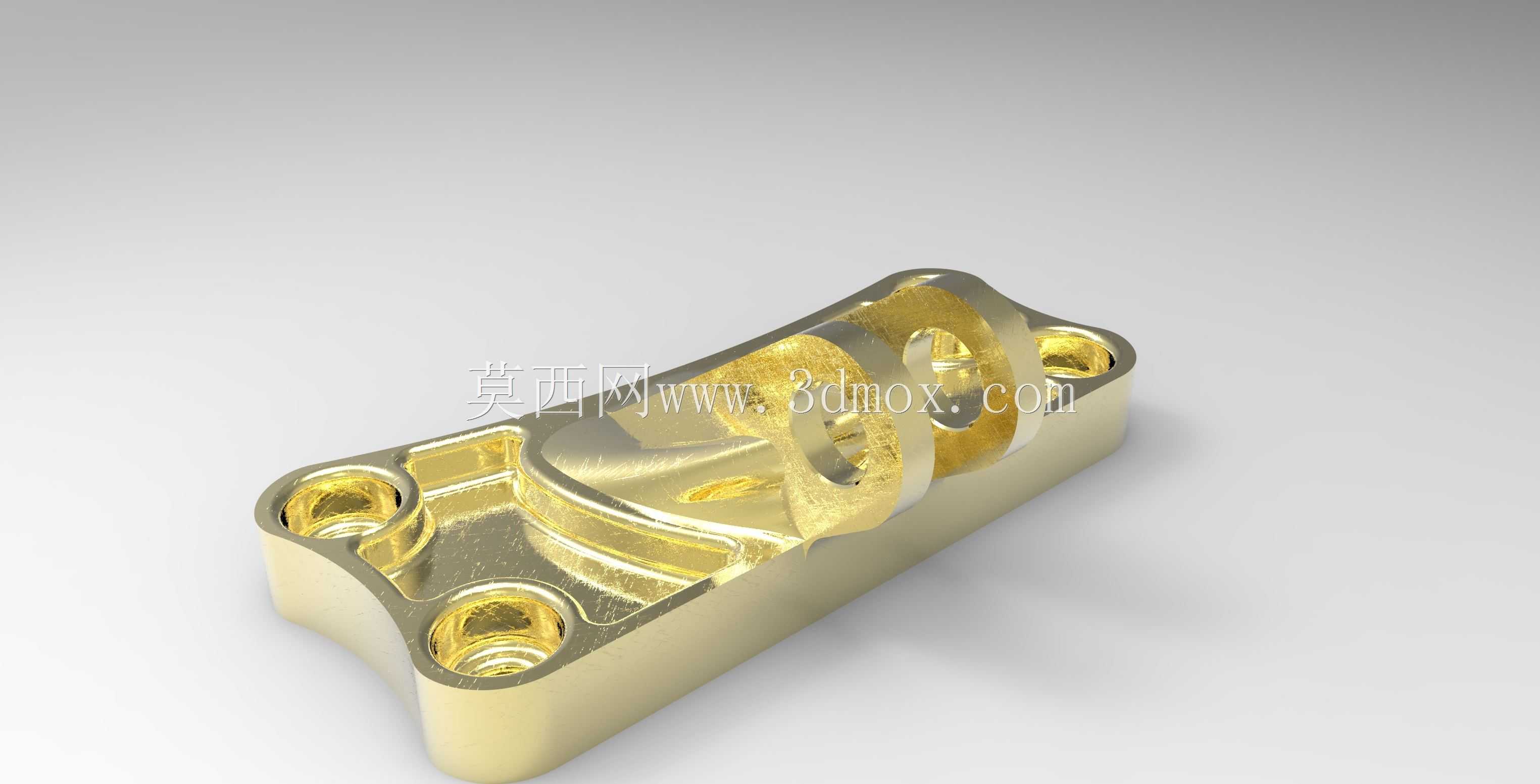

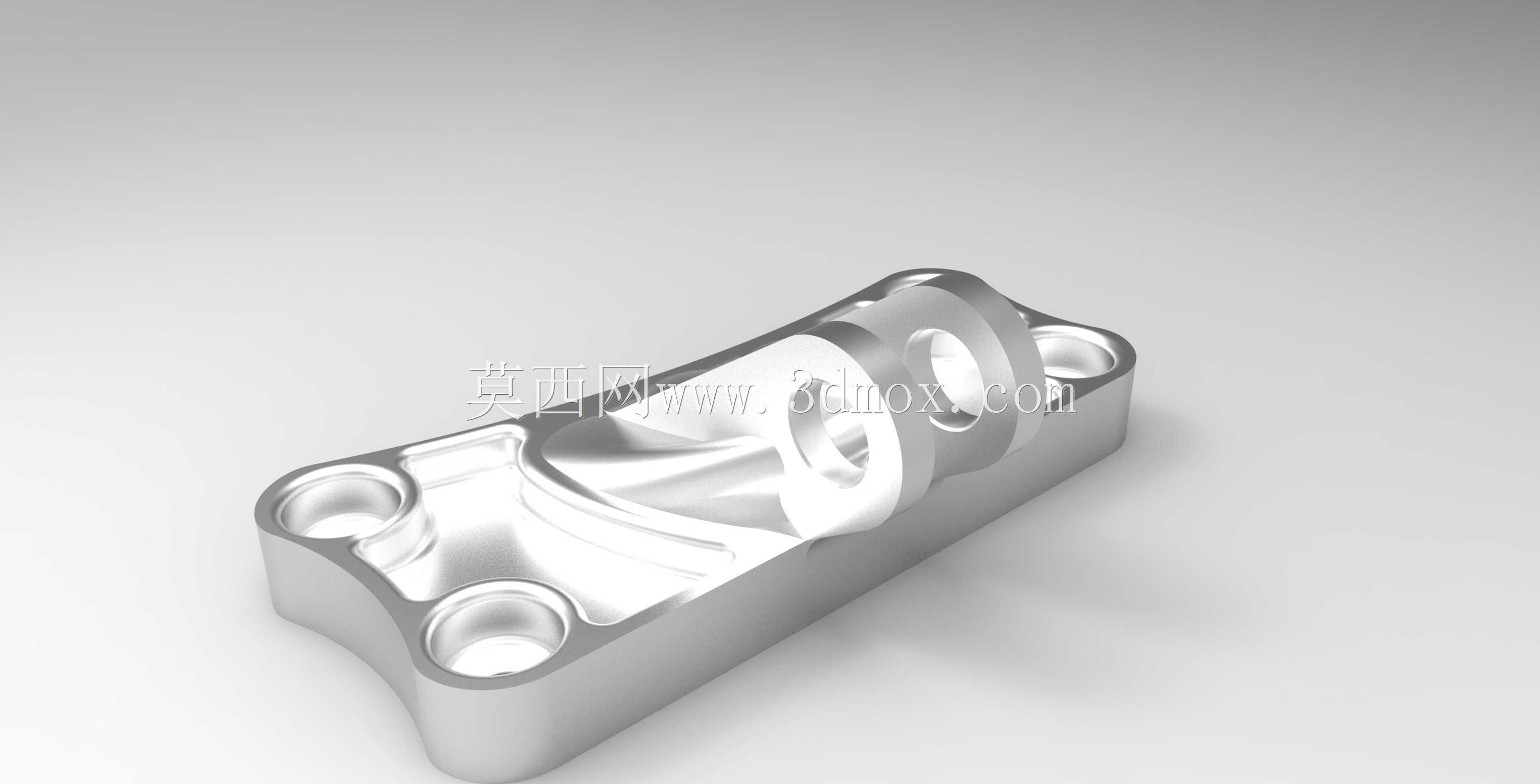

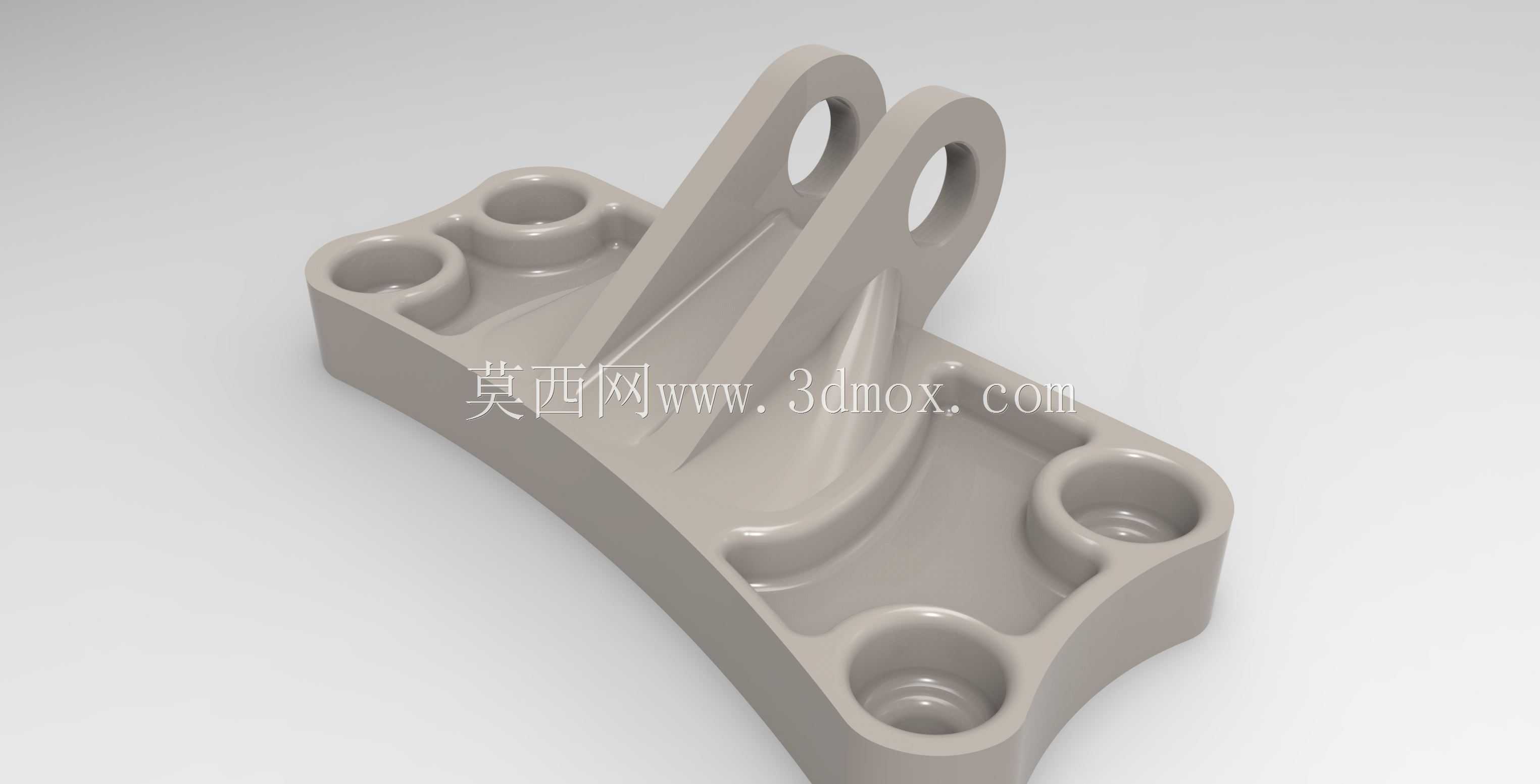

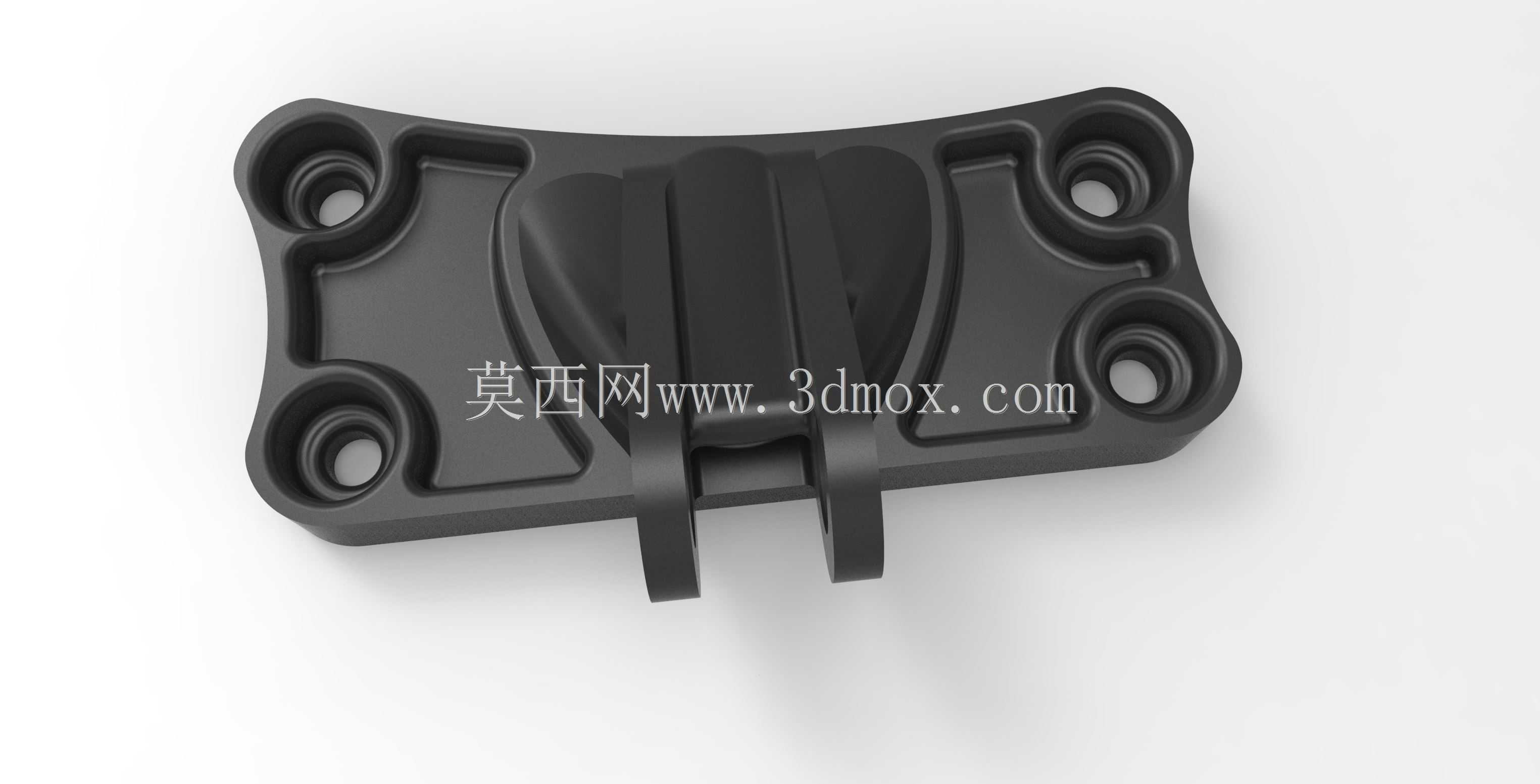

这类支架主要应用在通用电气配套的动力单元安装场景中，承担发动机与设备机架之间的连接承载作用，既要传递发动机运行过程中的静态载荷，也要缓冲工作状态下产生的振动载荷，避免动力总成的振动直接传递到设备主体结构上，降低整机运行的共振风险。从结构设计来看，整体采用一体化铣削成型的构型，基体轮廓为适配安装空间的异形板状结构，四个角位设置了贯穿的沉头安装孔，孔位周边做了局部加厚处理，用来分散螺栓锁紧时的压应力，避免长期受力出现孔位开裂的问题。支架中部设置了两道交叉的加强筋结构，筋条的走向完全匹配载荷传递路径，从发动机连接端的铰接位一直延伸到对角的两个安装孔位，在保证结构刚度的前提下，尽可能去除了非承载区域的材料冗余，最终实现了结构质量与体积的优化，在满足强度要求的同时降低了零件自重，也减少了原材料的消耗。支架一侧伸出的双铰接耳座是核心的功能连接位，耳座上的同轴销孔用来和发动机侧的连接销配合，孔位的同轴度公差直接影响装配后的受力均匀性，设计时耳座与基体采用圆弧过渡衔接，避免应力集中在衔接拐角处，降低长期交变载荷下的疲劳断裂风险。安装边界方面，支架的底面为全平面加工结构，能够和设备安装基面完全贴合，保证安装后的接触刚度，四个安装孔的孔距公差按照IT7级精度控制，适配常用的M8规格连接螺栓，铰接耳座的销孔直径适配通用的12mm连接销，整体安装空间占用紧凑，不需要对原有设备的安装基面做额外改造就可以直接替换同类型支架。实际使用中，这类支架不需要额外的焊接工序，整体成型的结构一致性更好，适合批量配套在小型通用动力设备、发电机组、小型工程机械的动力安装位，能够在-20℃到120℃的工作环境下长期稳定承载，表面不需要做额外的涂装处理，加工后的表面粗糙度就可以满足常规使用的防腐要求，在潮湿多尘的工况下也能保证足够的使用寿命。设计过程中优先考虑了装配的便捷性，所有安装孔位都设计在同一安装平面上，现场装配时不需要调整角度，直接对齐孔位锁紧螺栓即可完成安装，铰接位的销孔预留了足够的润滑脂存储间隙，日常维护时不需要拆解支架就可以完成销轴的润滑保养，降低了后期的维护成本。
