航模用十六通道信号接收装置结构设计

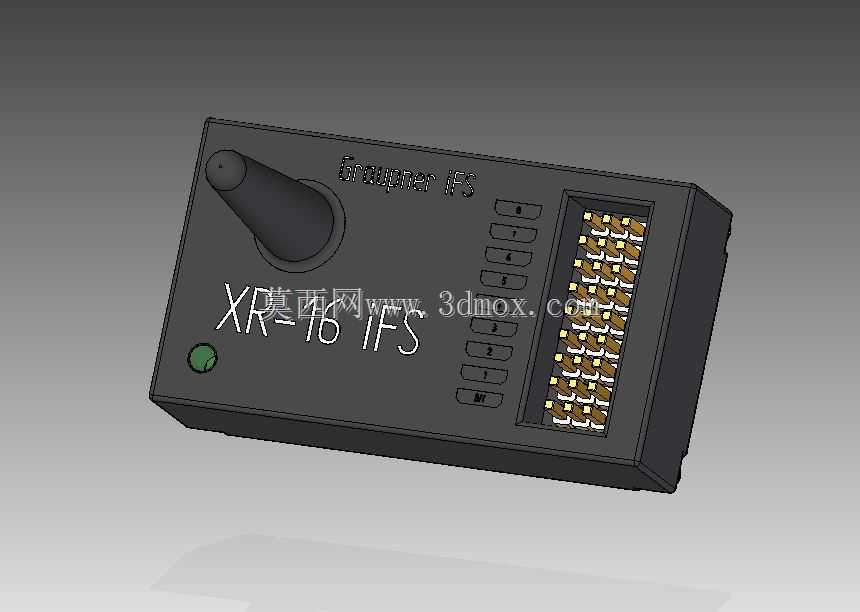

这款航模遥控信号接收装置，主要适配固定翼、多旋翼、车船模型等RC遥控场景，作为遥控系统的机载端核心部件，负责接收地面遥控器发射的射频信号，解码后输出对应通道的PWM信号，直接连接舵机、电调等执行部件，实现对模型姿态、动力、功能开关的精准控制。从结构设计来看，整体采用长方体一体化壳体布局，外壳做了细微的圆角过渡处理，避免装机时剐蹭其他机载部件，也能降低炸机时的应力集中碎裂风险。壳体一侧预留了标准的排针接口区，所有通道信号引脚、电源正负极引脚做了整齐的等距排布，引脚间距符合通用舵机插头的插接标准，用户无需额外转接线即可直接连接标准舵机与电调，排针旁丝印了清晰的通道序号与正负极标识，能有效避免装机时插反引脚烧坏设备的问题。壳体顶部设置了突出的天线安装座，采用锥形过渡结构将内置天线引出，这种设计既可以减少壳体本身对射频信号的屏蔽，提升信号接收的有效距离与抗干扰能力，也能在装机时引导天线朝向无遮挡的方向，避免被碳纤维板、金属结构件遮挡信号。壳体正面预留了状态指示灯的安装位，通电后可通过灯光闪烁频率反馈对码状态、信号强度、故障预警信息，方便地面调试时快速判断设备工作状态。从安装边界来看，壳体底部为平整平面，预留了双面胶粘贴或者扎带固定的空间，整体厚度控制在常规航模设备舱的兼容尺寸范围内，可适配多数1/10以上比例车船模、翼展1米以上固定翼模型的设备舱安装空间，排针接口的高度做了严格控制，插接舵机线后不会超出设备舱的常规高度限制，不会和机身盖板、机翼结构产生干涉。设计过程中充分考虑了航模使用的实际工况，壳体壁厚做了均匀化处理，既保证足够的抗冲击强度应对日常起降的震动、轻微炸机的冲击，也尽可能控制整体重量，不会给模型带来额外的负载负担，接口区域做了局部加厚处理，避免反复插拔舵机插头导致壳体开裂。内部PCB的安装柱与壳体一体成型，无需额外螺丝即可固定电路板，减少装配零件数量的同时，也能避免螺丝松动脱落引发的机载短路风险。
