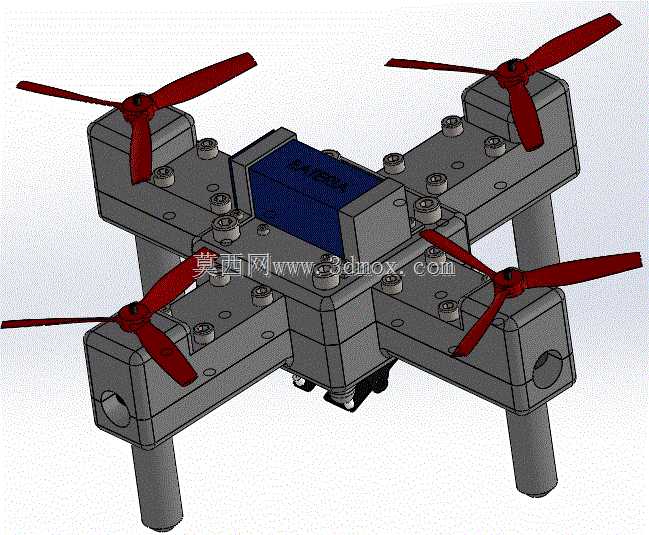

这款四旋翼飞行器采用十字形机架布局,四个旋翼支臂呈90度正交分布,从中心载荷舱向外延伸,支臂末端预留电机安装位,可适配常规22系列外转子无刷电机,旋翼旋转平面与机架安装平面保持平行,抵消飞行过程中产生的反扭矩。中心舱体采用分层堆叠设计,上层预留飞控安装平面,设置有多个M2规格的螺纹安装孔,可兼容主流开源飞控与商业飞控的安装孔位,飞控安装平面与机架几何中心重合,保证加速度计、陀螺仪的采样基准与飞行器质心对齐,降低飞控参数调试的校准难度。下层舱体可放置锂电池、电调等供电部件,舱体侧壁设置有走线槽,可将电机供电线、信号线规整收纳,避免飞行过程中线路晃动干扰旋翼转动,同时减少飞行风阻。机架支臂采用模块化拼接结构,单支臂通过螺栓与中心舱体连接,支臂受撞击损坏时可单独更换,无需整体更换机架,降低后期维护成本。支臂下方预留起落架安装孔,可搭配直径8mm的碳纤维杆作为起落架支杆,起落架高度预留35mm空间,可挂载小型运动相机或者植保喷洒模块,满足航拍、小面积农林植保等不同场景的使用需求。机架整体安装边界控制在220mm轴距范围内,属于小型穿越机级别尺寸,既可以在室内狭小空间完成稳定悬停、绕飞等动作,也可在室外开阔环境完成高速飞行、航线规划等任务。设计过程中对机架质心做了配平优化,四个电机安装位到中心的距离误差控制在0.2mm以内,保证单个旋翼输出相同拉力时,飞行器不会出现偏航力矩,减少飞控的动力补偿输出,提升续航时间。机架各连接部位均设置有防松垫圈安装位,螺栓拧紧后可避免飞行过程中震动导致连接件松动,提升整机结构可靠性。旋翼采用正反桨配对设计,对角旋翼旋转方向相同,相邻旋翼旋转方向相反,抵消自旋力矩的同时,可通过调整不同旋翼的转速差完成俯仰、横滚、偏航三个轴向的姿态控制,满足手动遥控飞行与自主航线飞行的控制需求。
