PixHawk2飞控GNSS单元挂载安装支架

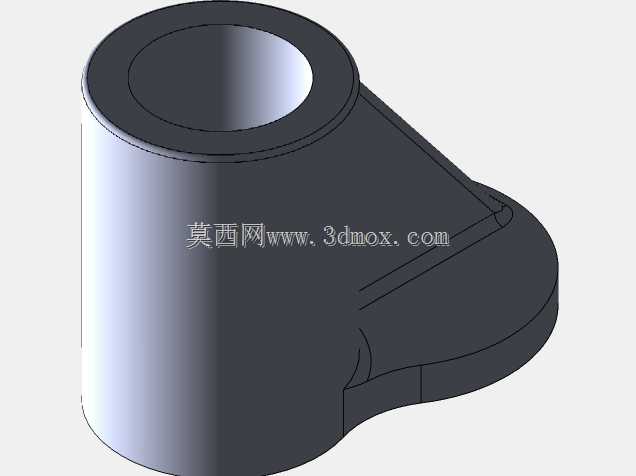

在多旋翼无人机的飞控系统搭建环节，GNSS模块的安装稳定性直接影响定位信号接收质量与飞控姿态解算精度，这款适配PixHawk 2飞控的GNSS挂载支架，正是针对小型多旋翼无人机的机载设备安装需求设计的结构件。日常外场作业中，不少飞手会遇到GNSS模块固定不牢导致飞行中偏移、导线拉扯干扰磁罗盘信号的问题，这款支架从实际装机痛点出发，将安装基座的适配管径设定为16mm，刚好匹配市面上多数中小型多旋翼无人机常用的碳纤维机臂或起落架竖管规格，安装时无需额外打磨或加装衬套，直接通过抱合结构卡紧在圆管外壁即可，能保证在无人机做机动动作、产生高频振动时，GNSS模块不会出现相对位移。从结构形态来看，支架采用一体化的异形曲面过渡设计，一端是带贯通圆孔的套筒结构，圆孔内壁做了轻微的倒角处理，既方便套装到碳管上，也能避免尖锐边缘刮伤碳管表面的碳纤维层，防止长期使用后碳管出现应力集中开裂的问题；另一端是延展的承托平台，平台轮廓贴合常见的GNSS模块底部外形，预留的安装孔位可以兼容市面上主流的M8N、M10N等GNSS模块的固定孔距，不需要额外打孔适配。设计时特意在套筒与承托平台之间做了内凹的导线走线槽，GNSS模块连接到飞控的导线可以顺着走线槽排布，既可以避免导线外露被螺旋桨气流吹动产生晃动干扰，也能让导线保持合理的弯曲半径，防止长期弯折导致线芯断裂，同时规整的走线也能减少导线对GNSS模块内置磁罗盘的电磁干扰，提升航向角解算的准确性。从安装边界来看，支架整体沿碳管径向的延展长度控制在合理范围，不会超出机臂的投影范围过多，避免飞行中剐蹭到周边障碍物，套筒部分的轴向长度经过反复验证，既保证了与碳管的接触面积足够提供充足的抱紧力，又不会占用过多的碳管安装空间，给其他机载设备比如图传天线、数传电台的安装预留出足够位置。结构壁厚的设计也兼顾了强度与减重需求，采用等壁厚与局部加厚结合的方式，在承托平台与套筒连接的应力集中区域做了加厚处理，其余区域保持均匀薄壁，在保证炸机时不易断裂的前提下尽可能降低自身重量，减少无人机的无效载荷。实际装机测试时，这款支架可以快速完成安装，不需要复杂的调试，固定后的GNSS模块中心与碳管轴线保持固定的相对位置，方便飞控参数调试时设置对应的安装偏移量，减少后期参数校准的工作量，对于需要快速组装作业无人机的团队或者个人爱好者来说，这种一体化的专用支架比通用的扎带固定方式可靠性高很多，也能让整机的走线更加规整，减少外场排查故障的难度。
