车载设备抽拉式金属支撑安装框架

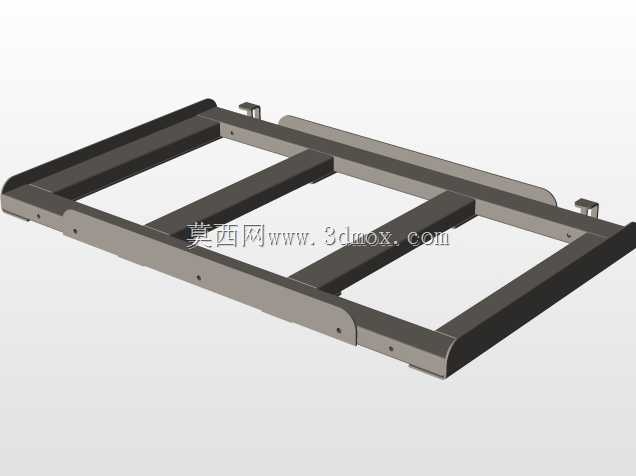

该金属支撑框架主要面向车载特种作业场景设计，作为车载电子设备、作业终端的承载安装基体，常见于应急救援指挥车、工程作业支援车辆的舱内设备安装工位，解决车辆行驶过程中设备固定、检修抽拉操作的实际需求。框架整体采用钣金折弯焊接成型工艺，主体结构由两根纵向主承载梁、三根横向加强撑杆组合构成矩形承载基面，纵向梁外侧做圆弧包边处理，避免安装操作过程中尖锐边角划伤操作人员或设备线缆。框架后侧设置两个对称的挂装卡扣，可与舱体内壁的预装挂轨快速卡接，实现框架的初步定位，前侧配置黑色防滑压条，当抽拉承载的设备推回舱内时，压条可与设备底部紧密贴合，避免车辆颠簸过程中设备出现窜动异响。设计阶段充分考虑车载工况的振动特性，横向撑杆采用等间距排布，单根撑杆的折弯截面高度与纵向主梁保持一致，保证整个承载面的平面度误差控制在合理范围内，避免安装后设备出现倾斜翘边问题。框架两侧预留的安装孔位采用长圆孔设计，可适配不同安装基准的固定需求，抵消钣金加工过程中产生的位置公差，降低现场安装的调整难度。抽拉行程的限位结构集成在纵向主梁的内侧，无需额外加装外置限位块，避免突出结构占用舱内有限的安装空间，框架整体的安装边界可适配多数车载标准19英寸设备的安装尺寸，底部预留的走线间隙可容纳设备的电源、信号线缆，抽拉过程中线缆可随框架同步移动，不会出现线缆拉扯、弯折损坏的问题。框架表面采用哑光喷塑处理，兼顾防锈性能与舱内的视觉一致性，边角位置的焊缝做打磨平滑处理，不存在虚焊、漏焊的工艺缺陷，整体结构可承受车载工况下的持续振动载荷，承载重量可满足多数车载作业终端的安装需求，抽拉操作的阻尼感适中，单人即可完成设备的拉出检修、推回复位操作，无需额外辅助工具。
