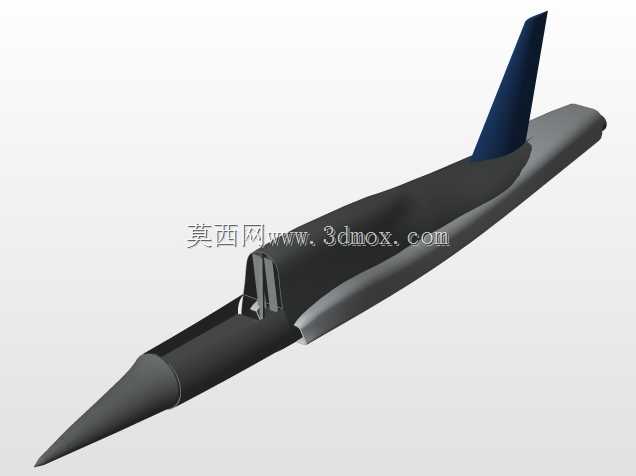

T-38教练机机身垂尾结构三维数模

该数模还原了T-38喷气式教练机的机身主体与垂直尾翼组合结构，在航空装备研发场景中，可作为初级教练机气动布局验证、结构受力分析的基础参考载体，也能用于航电设备安装位的适配校核、维护实训的结构演示教具。从实际用途来看，这部分结构是整机构成里的核心承载段，机身需要承接前起落架、座舱段、发动机舱的载荷传递，垂尾则负责飞行过程中的航向稳定，抵消发动机推力差与侧风带来的偏航力矩，保证特技飞行、起降阶段的航向操控精度。设计思路上，整体采用了跨音速面积律修形的轮廓处理，机身沿纵轴的截面积变化平缓，能有效降低跨音速飞行时的波阻，匹配教练机高频次起降、大机动过载训练的使用需求；垂尾采用大后掠角梯形翼面，翼根与机身背部的过渡段做了连续曲面融合，既可以降低翼身干扰阻力，也能优化垂尾根部的应力分布，避免大过载机动时出现应力集中。结构细节上，机身内部预留了翼梁连接位、设备舱安装腔、燃油管路的走线路径，肋骨的排布间距符合薄壁结构的受力要求，每段肋位的轮廓都和蒙皮内型面完全贴合，既可以作为蒙皮的支撑骨架维持气动外形，也能将局部气动载荷分散传递到纵梁与主承力框上。安装边界方面，机身前端预留了和机头雷达罩、座舱段连接的对接止口，公差配合面的台阶差控制在气动设计允许的范围内，避免高速飞行时产生额外的紊流；垂尾顶端预留了航行灯、甚高频天线的安装基座，基座平面和垂尾翼面的法向垂直，能降低天线安装后的气动阻力；机身下部预留了发动机舱的对接法兰面，法兰的安装孔位排布和发动机安装节的位置完全匹配，可直接用于动力系统的装配干涉检查。在实际建模过程中，所有曲面都做了G2连续处理，翼身融合处没有曲率突变，能直接导入CAE软件做网格划分，开展气动仿真、结构强度校核工作，也能用于航空类教学的结构拆解演示，帮助学员理解喷气式教练机的机身承力逻辑与气动设计要点。
