航空发动机进气端涡轮结构设计

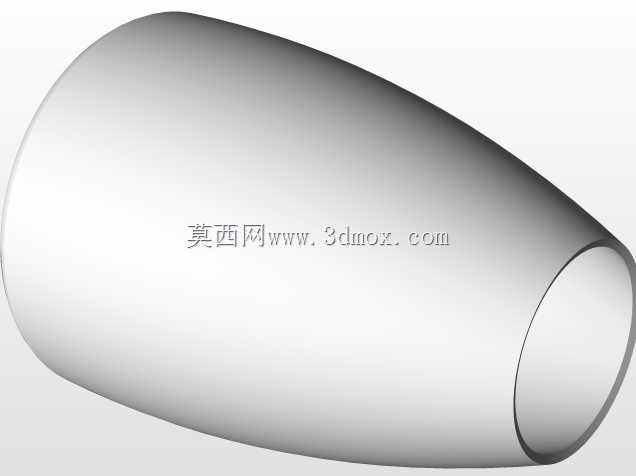

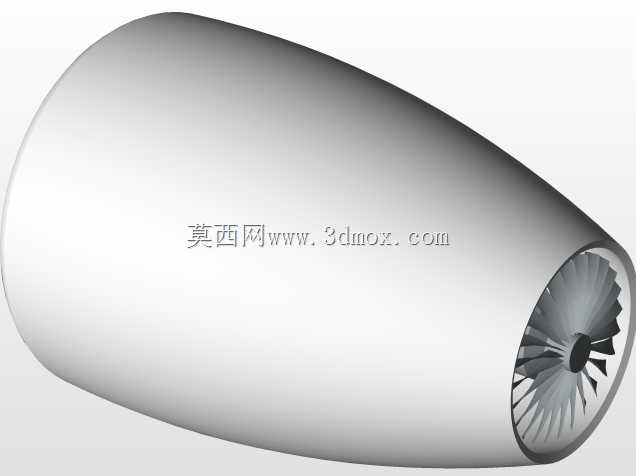

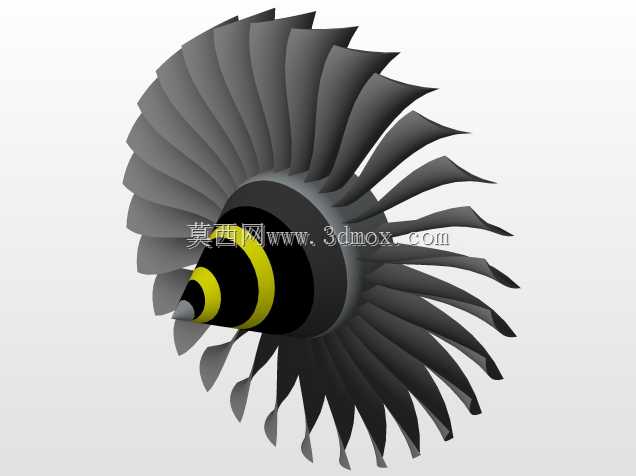

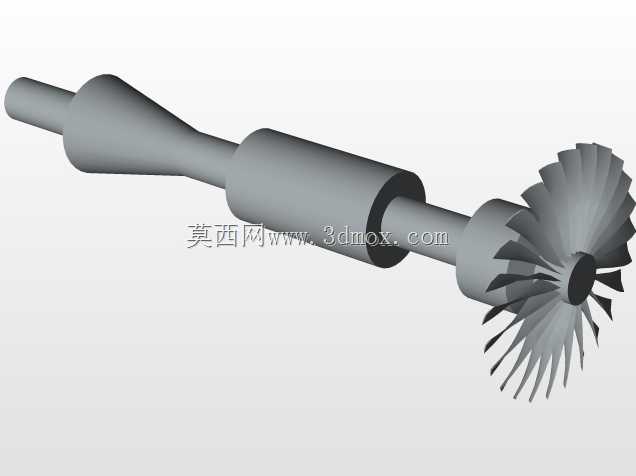

在航空动力系统的结构设计环节，进气端涡轮组件的气动外形与结构匹配度，直接影响整套动力单元的进气效率与运行稳定性。这类涡轮组件安装于航空发动机进气道末端，承担着梳理来流、将进气道内的紊乱气流整理为均匀轴向流的作用，避免高速飞行状态下进气畸变压气机叶片造成喘振、推力波动等问题，是亚音速、跨音速飞行器动力系统中不可或缺的前置导流部件。从结构设计逻辑来看，该涡轮采用短舱包覆式布局，外部整流罩为连续光滑的旋压曲面，曲面母线从进气口唇口位置开始平缓收窄，过渡到涡轮叶片安装段时曲率变化控制在气动允许范围内，避免曲面折角造成的气流分离。设计过程中需要优先考虑进气道的流量系数匹配，整流罩的外径尺寸需要与对应机型的进气道安装边界完全契合，唇口厚度根据不同飞行马赫数下的进气需求做了圆弧过渡处理，保证大迎角飞行状态下也能维持稳定的进气流量。内部涡轮叶片采用等弦长扭向设计，每片叶片的安装角从叶根到叶梢按照气动计算结果做连续变化，匹配不同半径位置的气流线速度，减少气流流经叶片时的流动损失。叶片根部与中心轮毂采用一体化连接结构，轮毂中心预留了与传动轴匹配的安装定位孔，安装时可通过孔位的定位台阶保证涡轮与压气机轴的同轴度，降低高速旋转时的动不平衡量。在安装边界设计上，整流罩尾部设置有环形连接法兰，法兰上的安装孔位按照对应发动机机匣的连接点位做等距排布，安装时可通过法兰面的密封槽加装密封圈，避免进气道内的高压气流从连接缝隙泄漏。叶片与整流罩内壁之间预留了合理的运转间隙，既避免高速旋转时叶片与罩体发生剐蹭，也不会因为间隙过大造成气流旁通损失。这类涡轮结构在实际应用中，除了航空动力场景，也可经过尺寸缩放与参数调整，应用在高速风洞导流段、大型轴流风机前置导流等需要气流整流的工业场景，设计时可根据不同场景的流量、流速需求，调整叶片数量、扭角以及整流罩的长径比，在保证结构强度的前提下最大化气动效率。建模过程中需要重点关注曲面的连续性，整流罩的外曲面要保证G2连续，避免曲面不光顺造成的额外气动阻力，叶片的型面需要按照气动计算的翼型数据做精准放样，保证每片叶片的型面偏差控制在公差范围内，才能满足实际使用的气动性能要求。
