大推力筒式管道轴流通风机结构设计

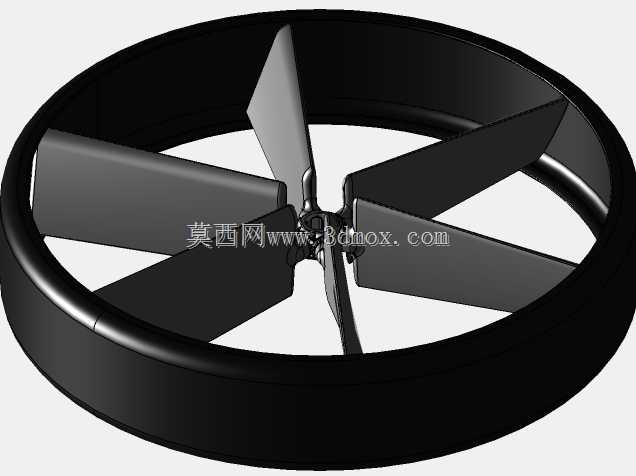

这款筒式轴流通风设备的核心应用场景覆盖工业厂房管道排风、楼宇通风系统送风、密闭空间空气置换、设备散热配套引风等多个工程领域，区别于普通民用风扇，其结构完全针对管道内嵌安装场景设计，外筒为等径圆筒结构，可直接与同规格通风管道对接，安装时无需额外制作变径接头，大幅降低现场施工的适配工作量。从功能特性来看，该设备采用六叶式轴流叶轮设计，叶片采用宽弦长后掠翼型截面，相比常规四叶叶轮，在相同筒径、相同转速工况下能输出更高的静压推力，可克服更长管道的沿程阻力，避免长距离通风时末端风量不足的问题；叶轮与外筒内壁之间预留了均匀的径向间隙，既保证叶轮转动时无剐蹭风险，又能将间隙泄漏损失控制在较低水平，提升整体气动效率。设计过程中，首先根据目标风量、风压参数确定外筒内径与叶轮直径的匹配关系，外筒采用直筒段加两端翻边的结构形式，翻边位置预留标准螺栓孔位，可直接与管道法兰对接，安装边界清晰，安装时只需保证两端法兰同轴度偏差在允许范围内即可，无需额外调整叶轮位置。叶轮轮毂采用一体化锥面结构，与电机输出轴的配合面设计有定位止口，装配时可快速完成叶轮与电机的同轴定位，减少动平衡校正的工作量；叶片与轮毂的连接位置做了圆弧过渡处理，可降低叶轮转动时的应力集中，提升长期高速运转下的结构可靠性。实际选型应用时，可根据安装管道的内径直接匹配对应筒径的设备，设备整体轴向长度控制在合理范围，不会占用过多管道安装空间，适配水平、垂直等多种管道走向的安装需求；设备运行时气流沿轴向直进直出，无多余转向损耗，适合需要大风量、中等风压的连续通风工况，在车间焊烟排除、地下管廊通风、设备机柜集中散热等场景下均能稳定发挥作用。结构设计上充分考虑了装配便利性，外筒内壁预留电机安装支座的固定点位，支座与外筒采用焊接或螺栓连接的方式固定，电机安装后可保证叶轮与外筒的同轴度，避免运行时出现叶轮扫膛问题；叶片的安装角度经过气动优化，在保证大推力输出的同时，将运行气动噪声控制在合理区间，适合对噪声有一定要求的室内通风场景使用。
