GE喷气发动机轻量化支撑支架结构

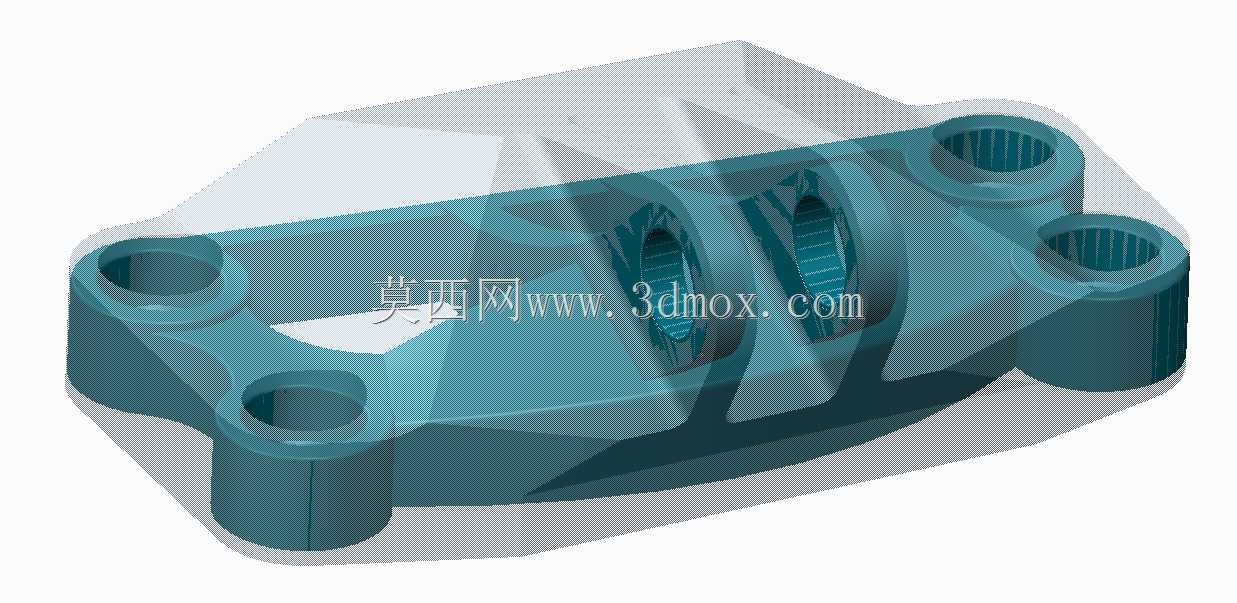

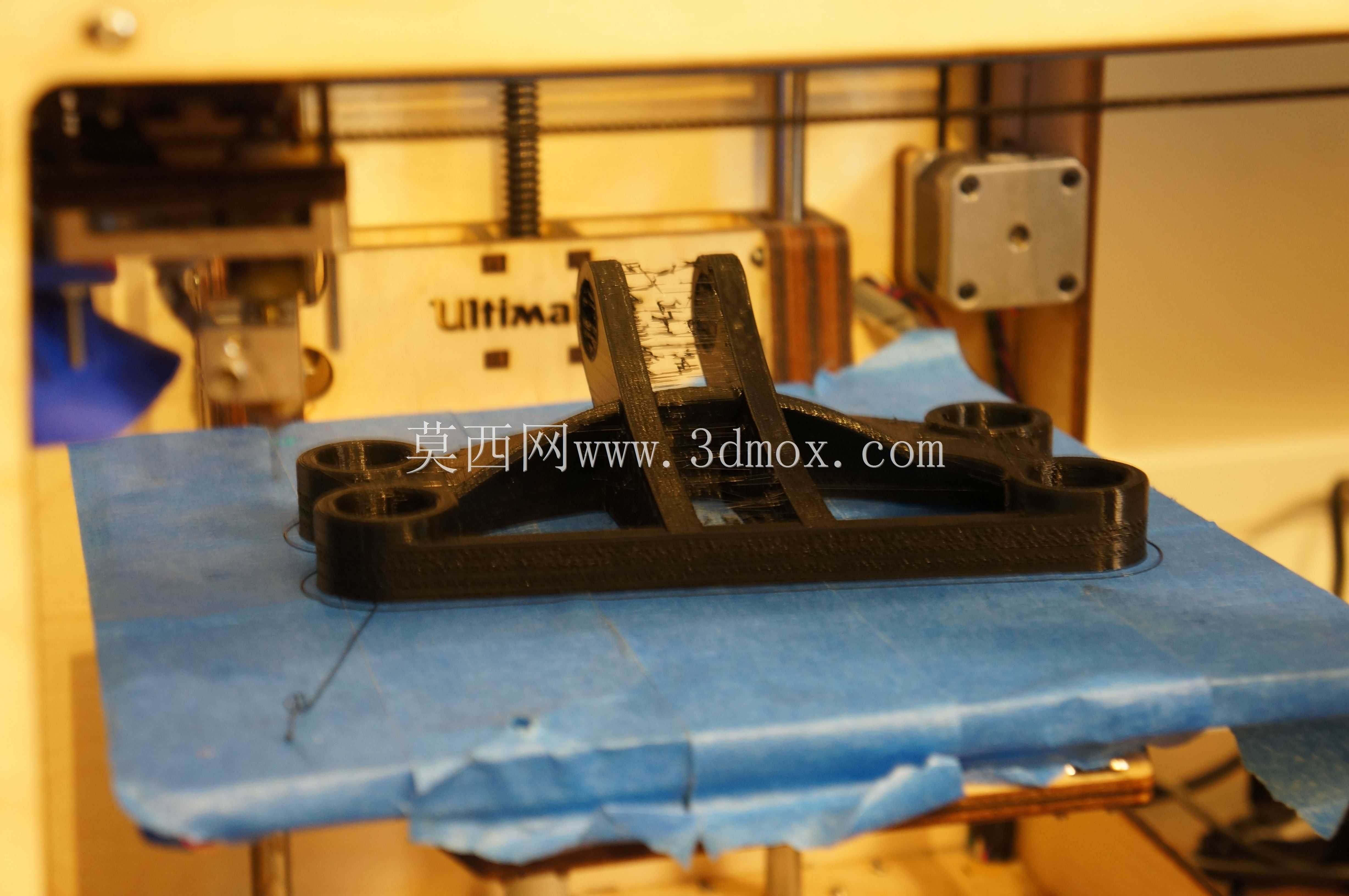

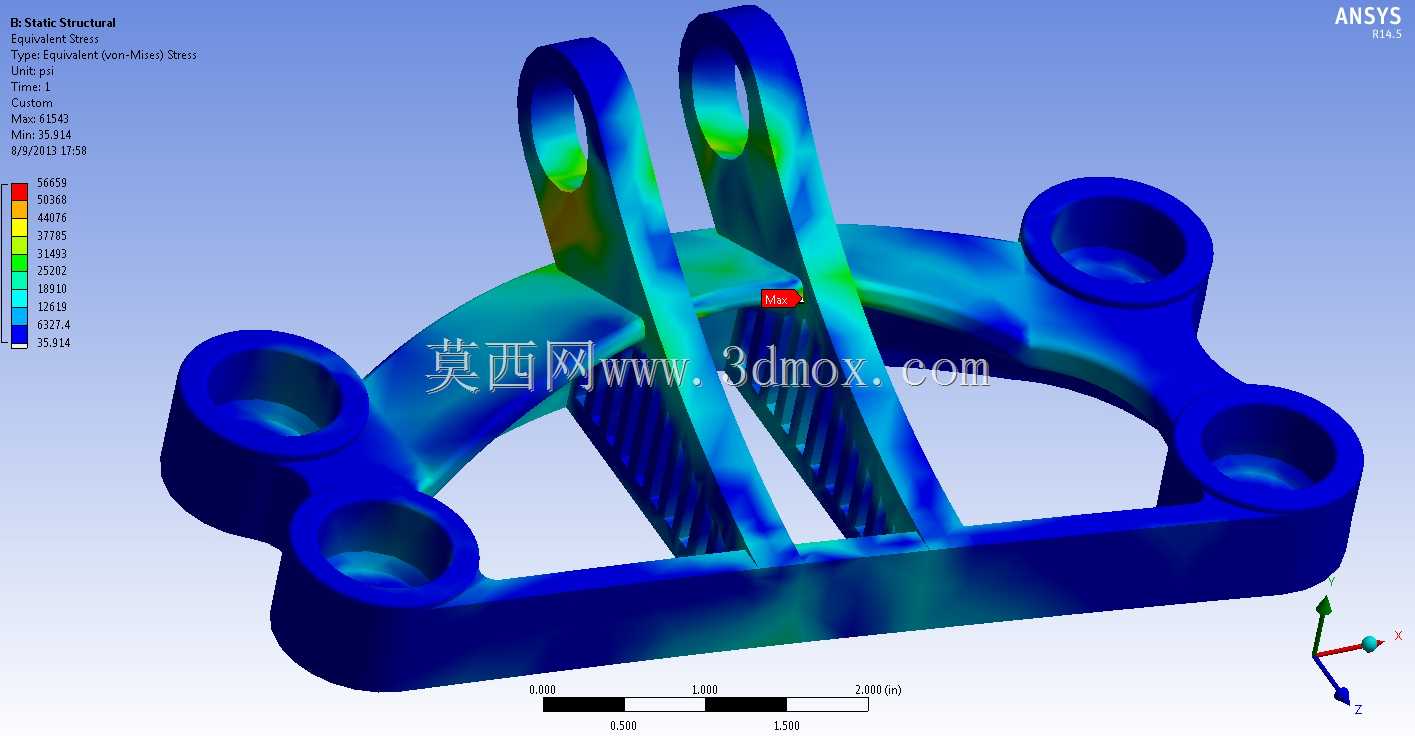

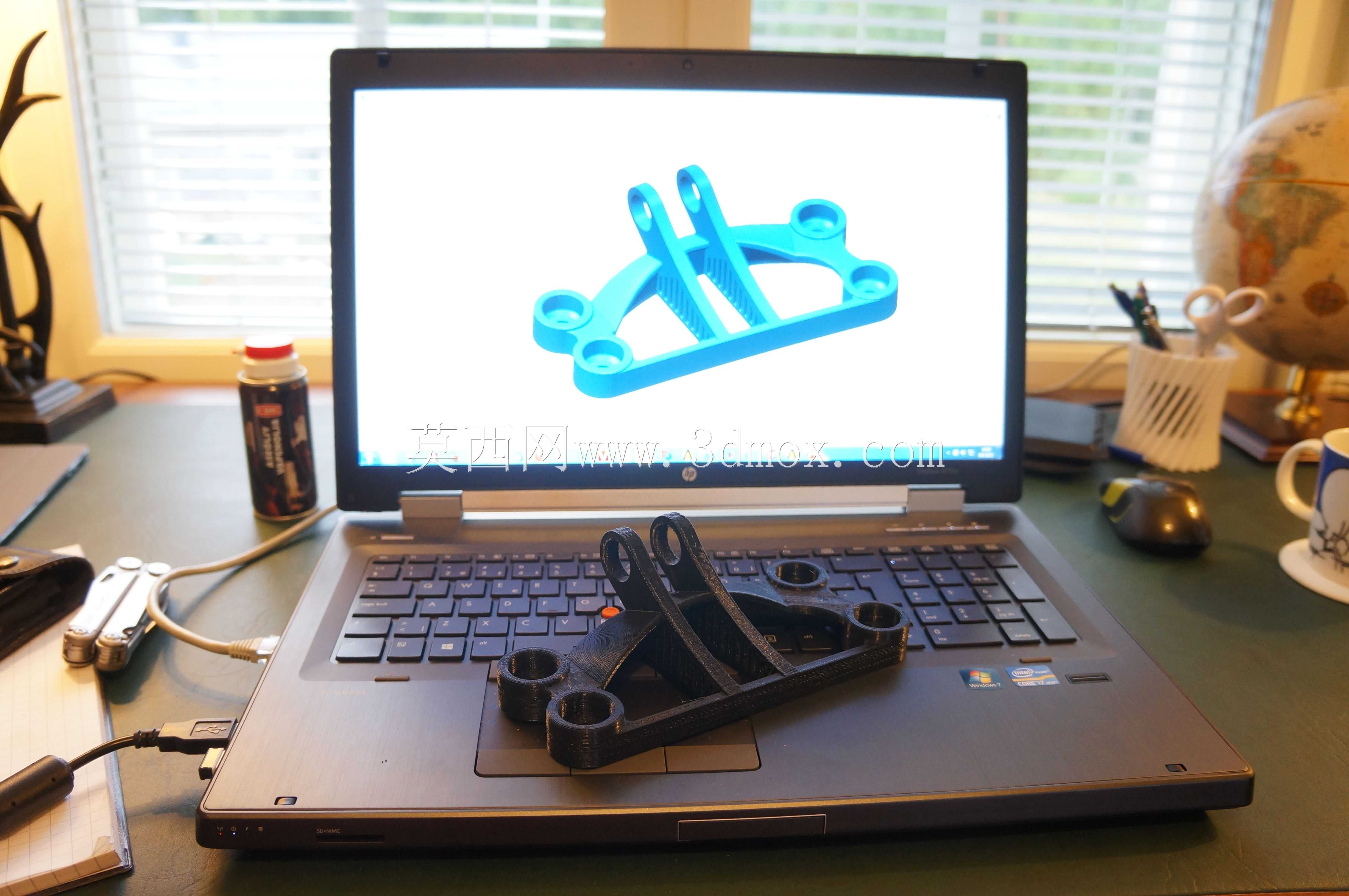

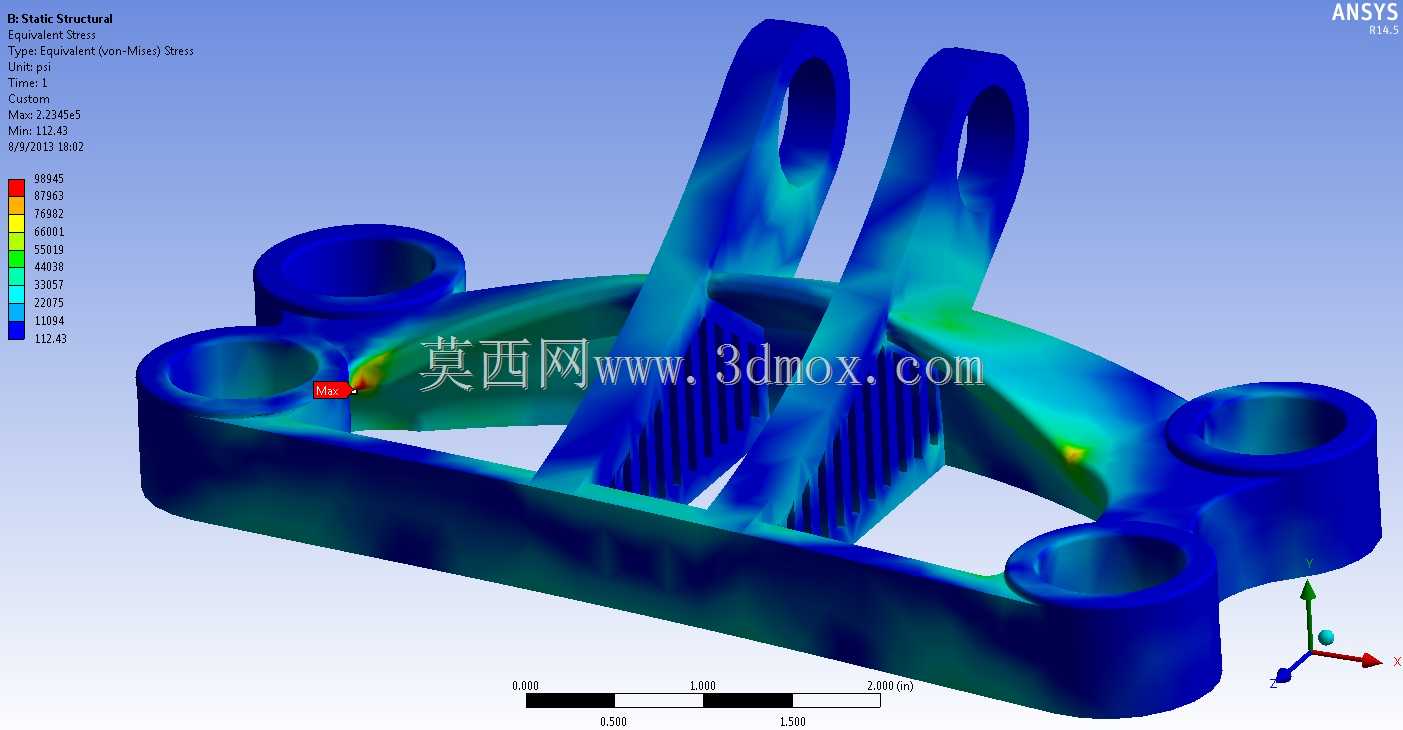

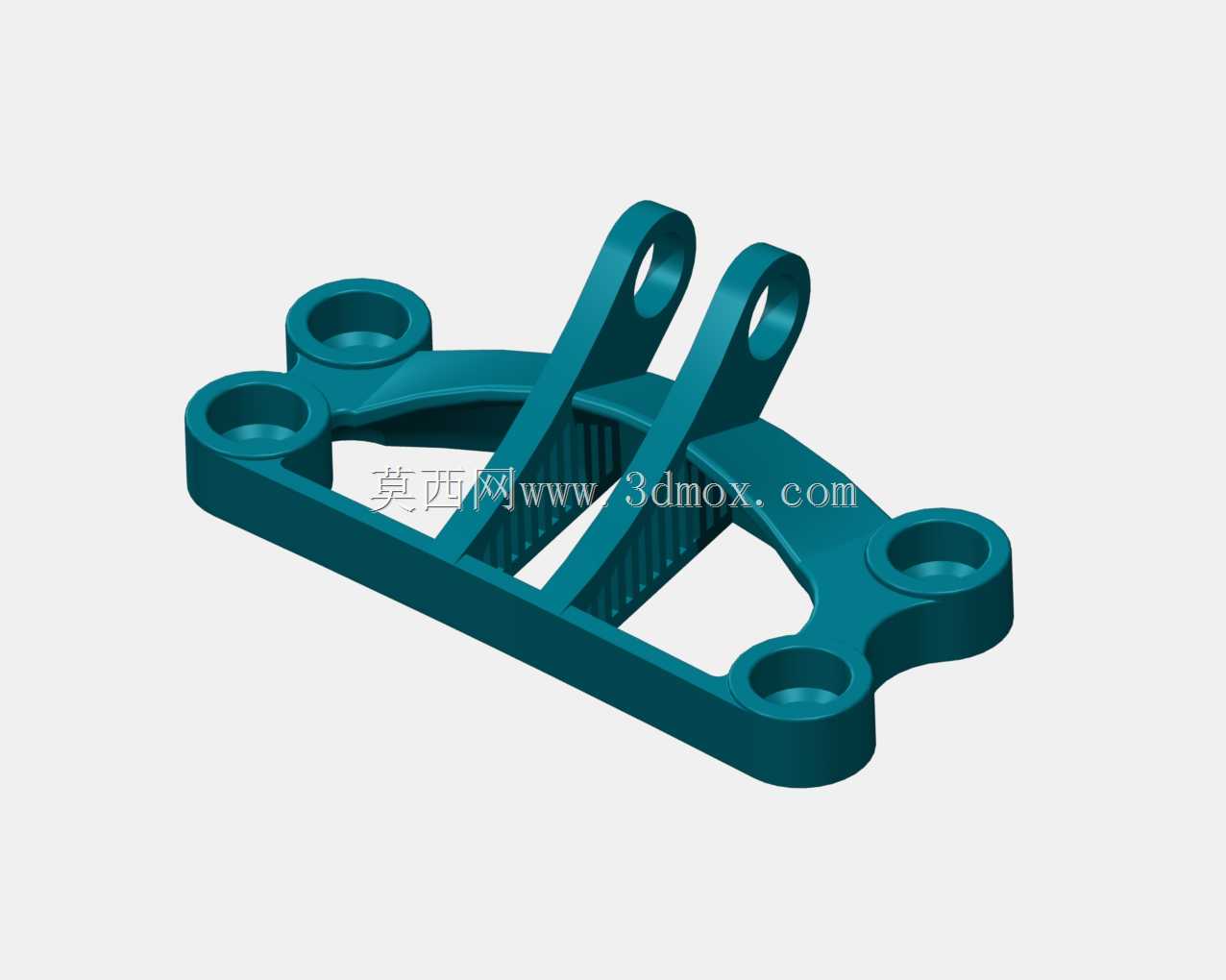

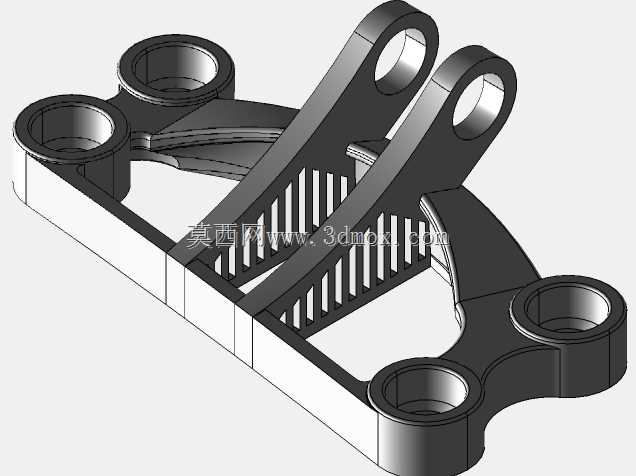

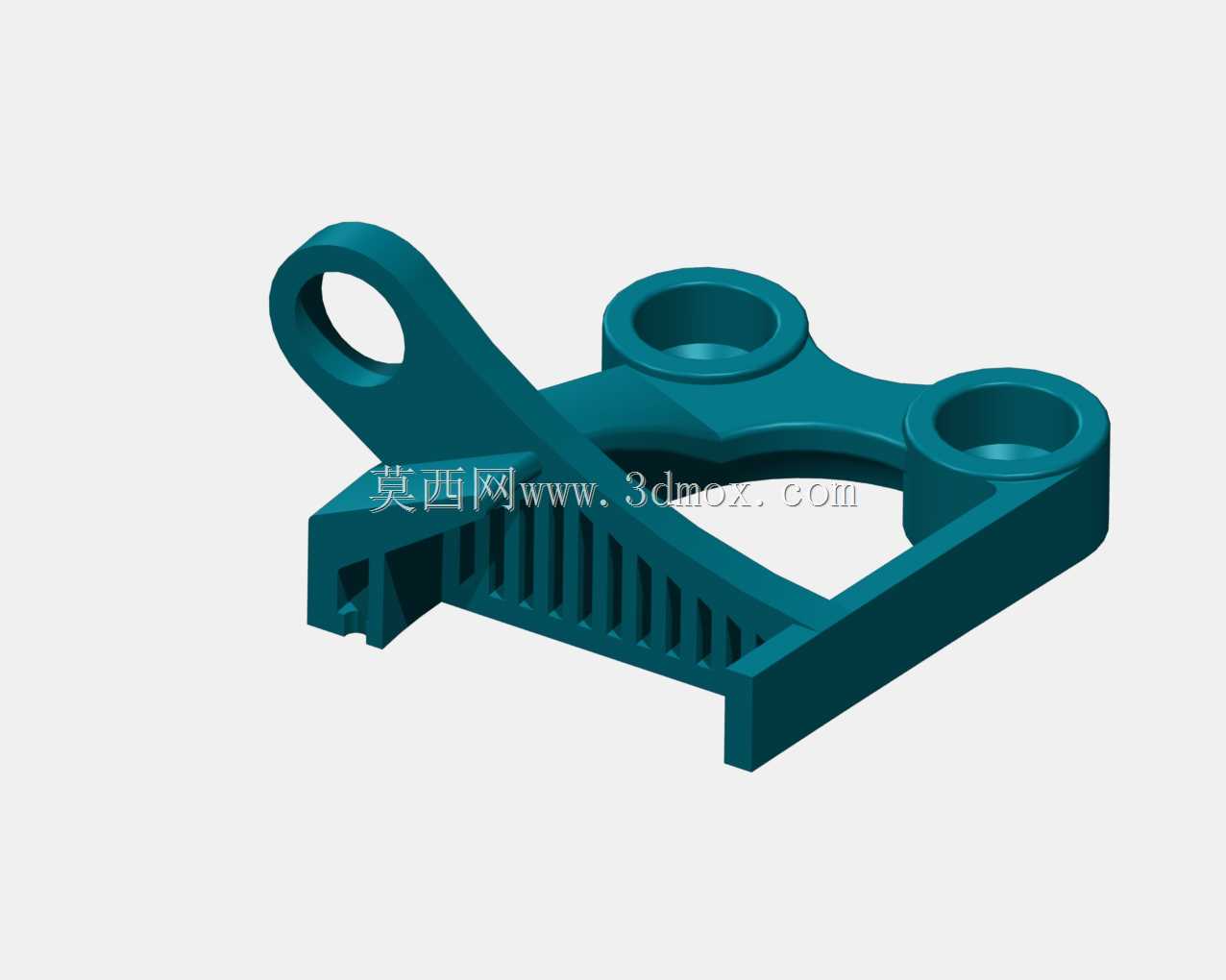

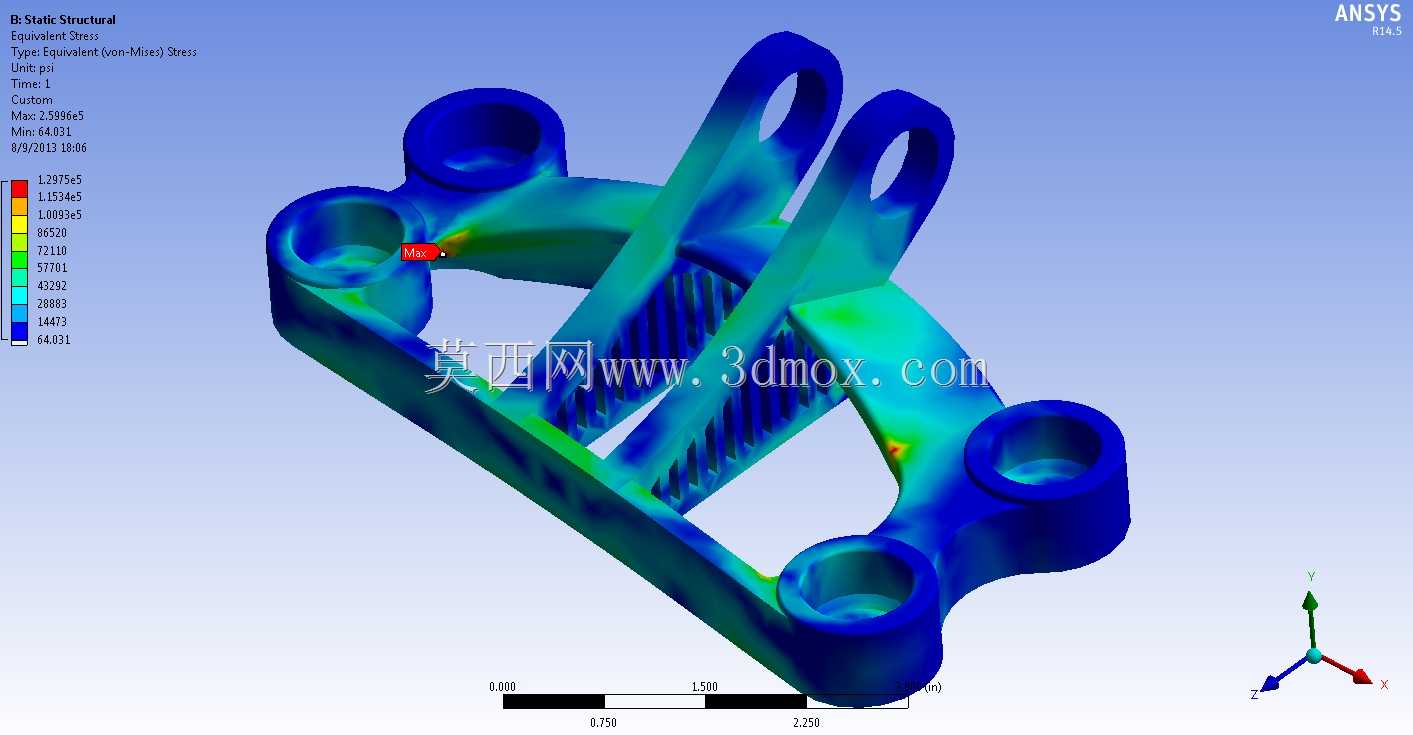

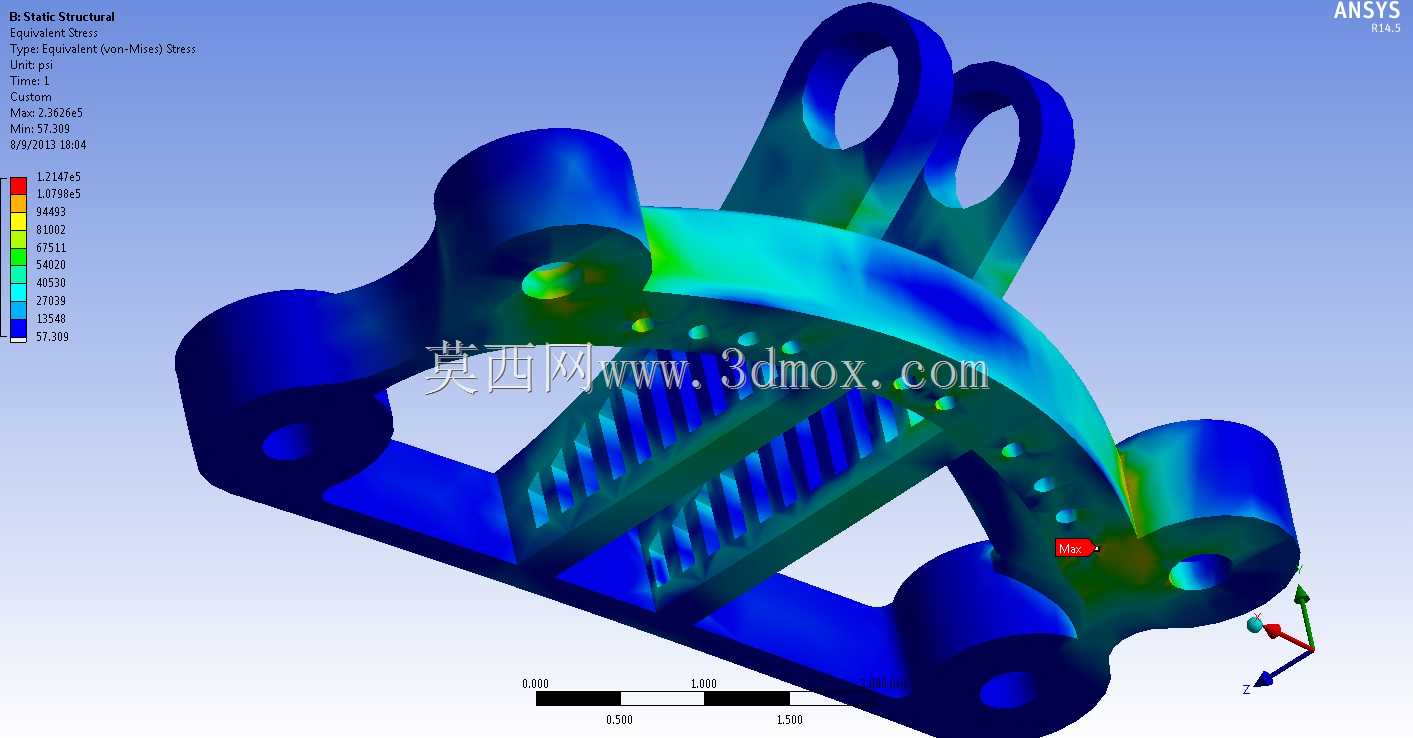

该支架作为喷气发动机外围附件的核心承载构件，主要用于航空发动机舱内管路、传感模块及小型附属组件的点位固定，需在高振动、宽温域的机载工况下长期保持结构稳定性，同时要严格控制自身重量以降低整机无效载荷。从实际装机边界来看，支架预留的四个同轴安装孔位完全匹配发动机机匣预设的安装基座，孔位同轴度公差控制在0.02mm以内，安装面平面度不大于0.015mm，可直接通过标准紧固件完成原位装配，无需额外加工适配垫片，适配现役多数同推力等级涡喷、涡扇发动机的附件安装点位尺寸。设计阶段优先围绕增材制造工艺特性做结构优化，整体采用拓扑优化生成的渐变式桁架承力结构，在核心承力路径上保留连续的材料分布，非承力区域做大面积镂空处理，最终实现整体重量较传统铣削加工支架降低75%，同时通过有限元仿真验证，其10倍过载下的结构形变、固有频率均满足机载设备的振动耐受要求，不会在发动机工作转速区间内发生共振问题。针对3D打印的工艺约束，设计时特意调整了所有悬空面的成型角度，除安装孔内的圆柱面外，所有悬挑结构与成型平面的夹角均不小于35度，打印过程中无需额外添加支撑材料，不仅能减少打印后的后处理工作量，避免人工去除支撑时对结构表面造成的损伤，还能降低支撑材料的浪费，缩短单件打印周期。支架上部的两个对称凸台结构为附件安装位，凸台内预设的螺纹底孔可直接攻丝安装固定附件，凸台根部做了渐变圆角过渡，避免应力集中导致的疲劳断裂，整体结构表面无尖锐棱角，所有转角均做R1以上的圆角处理，既符合增材制造的成型特性，也能减少装机后应力集中带来的结构失效风险。从实际测试表现来看，该支架在完成打印后仅需简单打磨安装面即可直接装机使用，尺寸精度完全满足装配要求，在持续振动测试中，支架的形变量始终控制在允许范围内，未出现裂纹、松动等问题，完全适配航空发动机附件的安装固定需求，也为同类机载承载构件的轻量化设计提供了可参考的结构方案。
