MD-11货机涡扇发动机3D打印适配结构

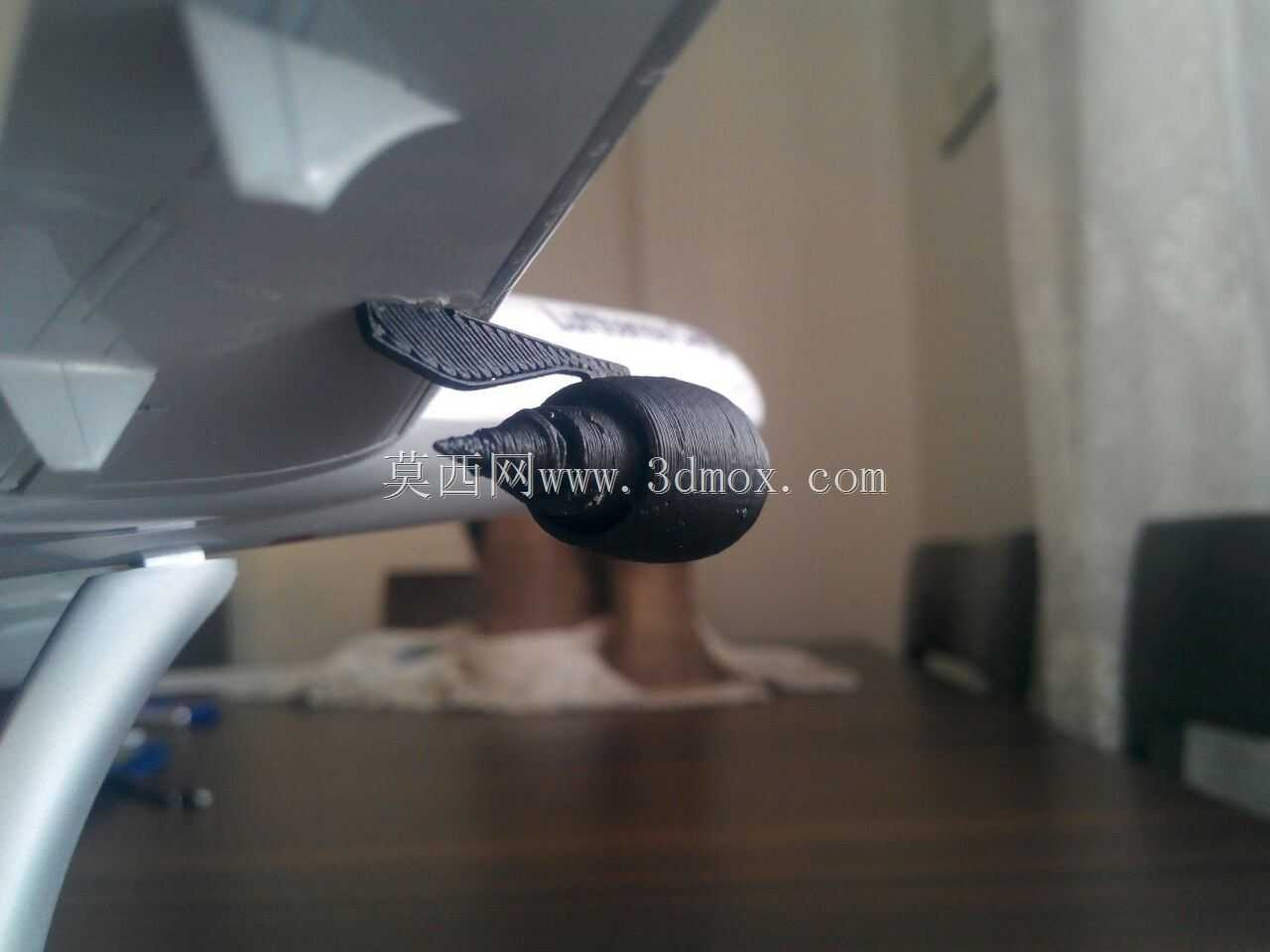

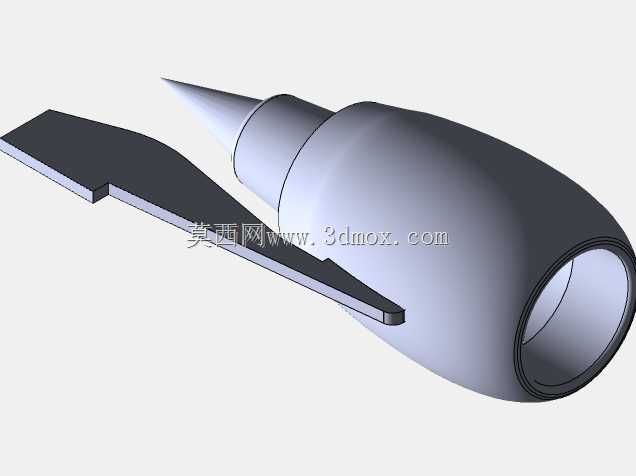

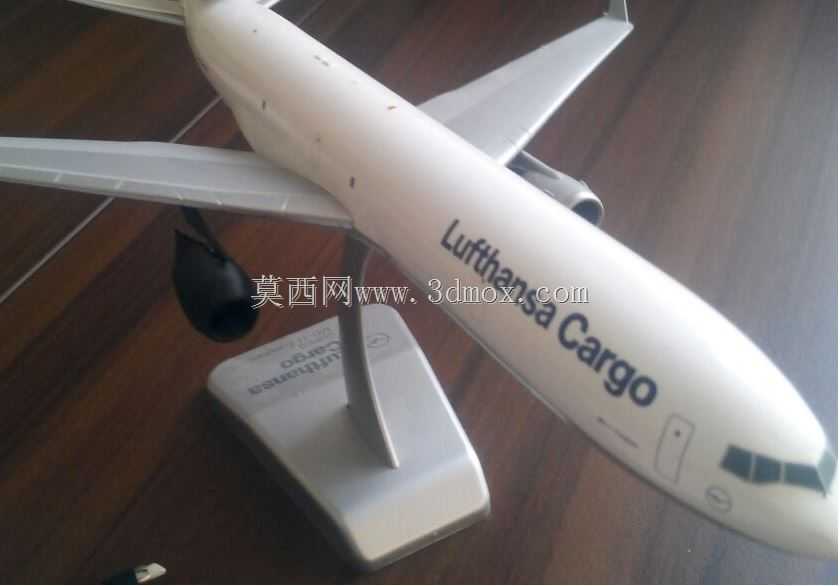

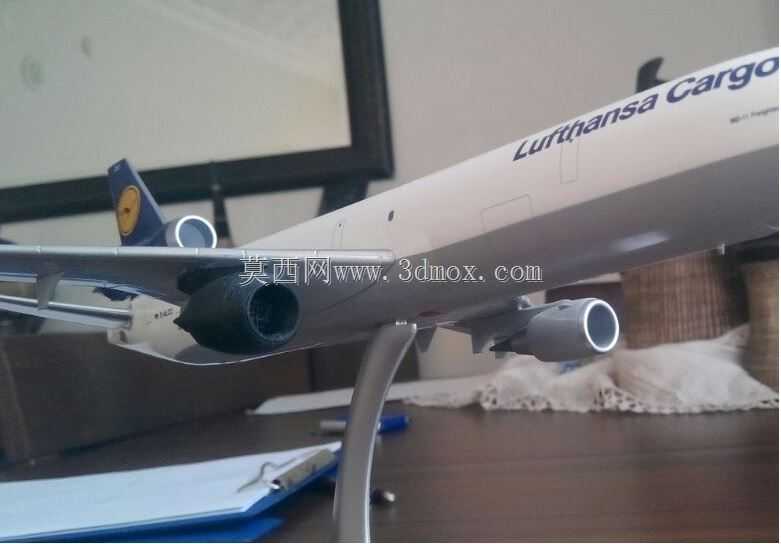

该结构针对缩比MD-11货机模型的动力段做适配设计，核心服务于静态展示模型与小尺寸航模的动力单元装配场景，可匹配常见桌面级FDM3D打印设备的成型精度要求，无需额外支撑即可完成主体打印，降低小批量制作的后处理工作量。从实际装配边界来看，该部件预留了与机翼下挂点的卡接接口，接口处做了0.2mm的装配公差补偿，适配常见ABS、PLA耗材打印后的收缩率偏差，安装时无需额外粘接即可实现初步定位，后续可根据展示需求选择胶接或螺丝紧固的方式做永久固定。设计过程中优先还原了真实涡扇发动机的短舱外形轮廓，对进气道唇口、尾喷口收敛段的曲面做了曲率连续处理，避免打印过程中出现层纹断层影响外观表现，同时在发动机吊挂与机翼连接的位置做了局部加厚，提升部件拿取、装配过程中的抗弯折能力，避免薄臂结构在受力时出现断裂。从功能特性来看，该结构既可以作为静态航模的外观装饰部件，也可在内部预留的空腔中加装微型涡喷动力单元或电动涵道风扇，满足动态航模的动力安装需求，内部空腔的尺寸边界适配常见20mm直径微型涵道的安装尺寸，预留了走线槽位，可直接将动力线沿吊挂结构引出至机翼内部的设备舱，不会破坏外观的整体性。在实际应用场景中，该部件可用于航空科普教具制作、缩比航模组装、航空主题展陈道具制作等领域，外形尺寸匹配1:72比例的MD-11货机模型整体比例，不会出现动力段与机身尺寸不协调的问题，挂点位置与同比例机翼模型的预设安装位完全对齐，无需二次修配即可完成组装。设计时针对3D打印的工艺特性做了多处优化，所有外露曲面的打印层厚方向均做了角度调整，避免出现大于45度的悬空结构，打印时无需添加大面积支撑，减少支撑拆除后对外观面的损伤，同时在发动机尾喷口内部做了导流筋结构，既还原了真实发动机的内部结构特征，也能在加装涵道动力时起到一定的气流整流作用，提升动力输出的稳定性。
